Способ термического зондирования проницаемых пластов
Иллюстрации
Показать всеРеферат
Изобретение относится к области нефтегазодобычи и предназначено для исследования работающих скважин. Цель изобретения - повышение точности термического зондирования. В режиме постоянной депрессии пускают скважину. Затем измеряют величину баротермического эффекта через промежутки времени, которые выбирают в виде отношений между ними, представляюш.их экспоненциальную зависимость. Для участков с различными коллекторскими характеристиками определяют зависимость величин баротермического эффекта от времени. Термическое напряжение и конвективную подвижность рассчитывают по формулам. По полученным значениям определяют характер поступающего флюида и уточняют коллекторские характеристики призабойной зоны. Определение указанных параметров обеспечивает эффективное воздействие на призабойные зоны пластов для увеличения нефтеотдачи . 4 ил. в

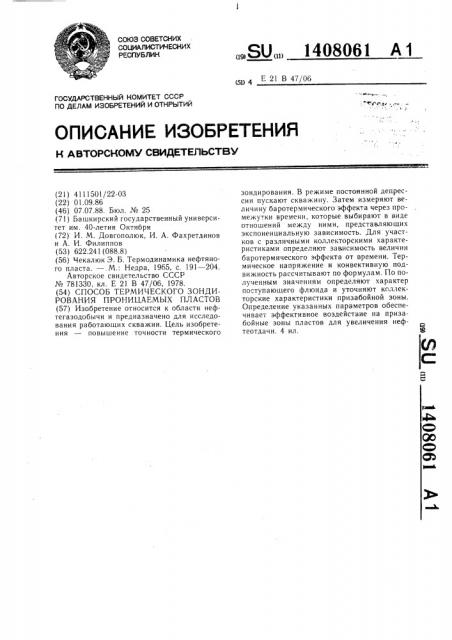

СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИН
51> 4 E 21 В 47/06
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н ABTGPGHGMV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4111501/22-03 (22) 01.09.86 (46) 07.07.88. Бюл. № 25 (71) Башкирский государственный университет им. 40-летия Октября (72) И. М. Довгополюк, И. А. Фахретдинов и А. И. Филиппов (53) 622.241 (088.8) (56) Чекалюк 3. Б. Термодинамика нефтяного пласта. —.M.: Недра, 1965, с. 191 — 204.
Авторское свидетельство СССР № 781330, кл. Е 21 В 47/06, 1978. (54) СПОСОБ ТЕРМИЧЕСКОГО ЗОНДИРОВАНИЯ ПРОНИЦАЕМЫХ ПЛАСТОВ (57) Изобретение относится к области нефтегазодобычи и предназначено для исследования работающих скважин. Цель изобретения — повышение точности термического
„„SU„„1408061 А1 зондирования. В режиме постоянной депрессии пускают скважину. Затем измеряют величину баротермического эффекта через промежутки времени, которые выбирают в виде отношений между ними, представляющих экспоненциальную зависимость. Для участков с различными коллекторскими характеристиками определяют зависимость величин баротермического эффекта от времени. Термическое напряжение и конвективную подвижность рассчитывают по формулам. По полученным значениям определяют характер поступающего флюида и уточняют коллекторские характеристики призабойной зоны.
Определение указанных параметров обеспечивает эффективное воздействие на призабойные зоны пластов для увеличения нефтеотдачи. 4 ил.
1408061
Изобретение относится к области нефтегазодобычи, а именно к исследованию работающих пластов, и может быть применено для измерения коллекторских характеристик призабойной части пласга.
Целью изооретепия являет H повышение (очности термического зондирования при оп1 еделении термического напряжения и конективной 110+I3H>fifIOL H.
На фиг. представлена зависимость темературы от време и при поступлении неф и (кривая 1) и воды (кривая 2) из однородого пласта; на фиг. 2 — распределение емпературы в интервале перфорации при ободнении ffefpTef3ocHoro пласта; на фиг. 3— езультаты измерения баротермического эфекта в зависимости от времени; на фиг. 4— !
1езулы аты обработки измерений темперагуры от логарифма времени .
Способ осуществляется следуюгцим образом.
Осуществляют пуск скважины в режиме постоянной депрессии; осугцествляют спуск термометра в скважину; производят измерен е величины баротермического эффекта чер з промежутки времени, которые выбират в виде отношений между ними, предс авляющих экспоненциальную зависимость; о ределяют зависимость величин баротермич ского эффекта от времени для участков п1аста с различными коллекторскими характ ристиками; Ilo формулам рассчитывают. т рмическое напря>кение и конвективную и движность; Ilo полученным значениям опр деляют характер поступающего флюида и у очняют коллекторские характеристики приз бойной зоны.
В процессе работы скважины в пласте наблюдается разогрев движущейся жп !косTA вследствие баротермического эффекта, Рйнее, однакО, считалось, что в режиме floстоянной депрессии величина температурного эффекта не зависит от времени. Детальные теоретические и экспериментальные иеследования показывают, что в режиме постоянной депрессии величина баротермического эффекта зави HT от времени, причем эта особенность эффекта позволяет измерять новые термодинамические параметры пласта (термическое напряжение и конв KTHI3H)þ подвижность). Определение этих параметров позволяет обеспечить эффективное воздействие на призабойные зоны пластов с целью увеличения нефтеотдачи.
Пример I. Определение интервалов поступ.lellèÿ воды и нефти в скважину.
Вс. ивина баротермического эффекта (фиг. 2) ь1Я вРемен t(tp l t — вРемЯ измерений, а !> — время инверсии, для нефти меньше, чем для воды. Это связано с гем. что для малых времен величина эффекга oilределястся величиной вязкости.,1>1я больILIHx BpeMeH t Ip эффеl
Применение этого нового явления для определения нефтеводоотдающих интервалов иллюстрируется на фиг. 2. Измерения производят следующим образом.
Приток из скважины возбуждают с помощью компрессора. Контроль за соблюде-!
О нием режима постоянной депрессии осугцествляют с помощью манометра, подключенного к выкидной линии. Осуществлены исследования: замер температуры до возбуждения скважины компрессором; замер температуры через I ч после возбуждения скважины компрессором; замер температуры через 2 г после возбуждения скважины; замер температуры через 4 и 8 ч после начала работы компрессора.
На фиг. 2 приведено распределение тем20 пературы в интервале перфорации при обводнении нефтеносного пласта. Обводненный интервал четко отмечается на термограммах, зарегистрированных до инверсии t(tp и после инверсии температуры баротермического эффекта. В аннОм случае удалось Определить интервал обводнения нефтеносного пласта (на фиг. 2 обозначен буквой В).
Пример 2. Определение термогидродинамических характеристик пласта.
Измерения в скважине производят следующим образом.
Определяют по известной методике величину баротермического эффекта с временем через промежутки времени (в экспоненциальном отношении) в ре>киме постоянной депрессии. Результаты измерения баротермического эффекта в:Зависимости от времени
llpl дставлены на фиг. 3, результаты обработки -- на фпг. 4, где даны измерения температуры от логарифма времени. Экспериментальные результаты обозначены точка40 ми. Сплошная линия аппроксимирует зависимость температуры от времени, пунктирная прямая — асимптотическое линейное распределение температуры. Измеряется параметр
Л как отношение ЛТ/ЛУ (фиг. 4) и параметр  — соответствуюгцее значение на оси
45 (fnt) в точке пересечения асимптотического линейного распределения температуры А =
= 1,! 3 К; В == 10,85 С. На основании полуIeI3IiI lv значений рассчитаны термическое напряжение из формулы А= — — =2!.н, 50 2 !. nf, OVr,) в ф ;:„ == о вб К, коквектквявя вокнпжность из формулы
1408061 и их отношение лй (R/r„) 10 где
Формула изобретения
20 уо — — — — — = 3,27-10" - - -. где A — наклон температурной кривой к оси логарифма времени;
 — отрезок, отсекаемый асимптотой на оси логарифма времени;
С», С, — теплое м кости н а сы ща ющей жидкости и пласта, Дж/К м, К вЂ” проницаемость, м, р, — вязкость жидкости, кг/м с, Є— величина депрессии, Па;
R — радиус контура питания, м;
r, — радиус скважины, м; т„— термическое напряжение, К; у — конвективная подвижность, 1/с, в. — баротермический коэффициент, К/Па.
Способ термического зондирования проницаемых пластов, включающий регистрацию временных температурных изменений после пуска окважины в режиме постоянной депрессии и отбора в интервале работающего пласта и определение термодинамических параметров, отличающийся тем, что, с целью повышения точности герм!аческого зондирования, измеряк;т тсм!!сратурную аномалию дросселироваш!я жидкости через промежутки времени, которые выбирают в виде отношений между ними, представляющих экспоненциальную зав!!си..!ость, и определяют термическое напряжение и !;онвективную подвижность по формулам
B = А 1,п (4A — » — — -- ) = А g п (4Ав — ), Я . с !1 Го ь fj
А — наклон температурной кривой к оси логарифма време !!*;
 — отрезок, отсекаемый асимптотой на оси лога рид. ма времени;
С»и ф— теилоемкости нась|щаюп!ей жидкости и пласта, Дж, K.M з; 7
К вЂ” — проницаемость, м-; — вязкость жидкост!1, Ki ."! c:
Р, — величина депрессии, Па;
R — радиус контура питания, и;
r — радиус скважины, м; т„— — термическое нап!1яжсн!!с, К; у — конвективная подвн>к! ость 1, с; в — баротермический коэффиц!!— ент К/11а
1408061
1,5
<о
0,S
Т/ Pnt
7,0
0,БВ
