Изобретение относится к горной промышленности и может быть использовано, в частности, в исполнительных органах горных машин для тонких пластов.

Целью изобретения является повышение эффективности работы путем снижения величины динамической составляющей осевой силы, действующей на шнек.

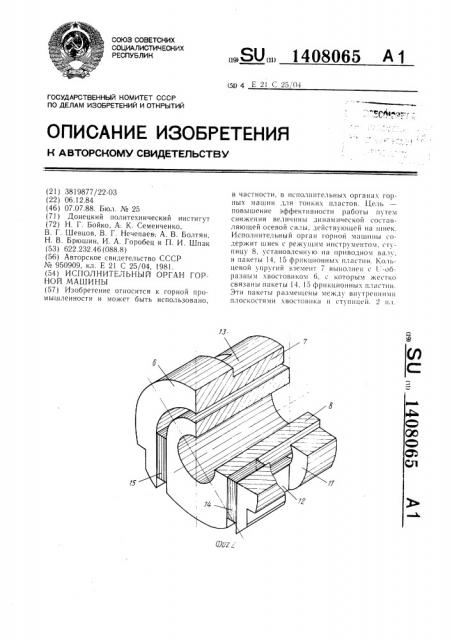

На фиг. 1 изображен исполнительный орган, общий вид; на фиг. 2 — — ступица с упругим элементом.

Исполнительный орган горной машины содержит шнек 1, на котором закреплены лопасти 2 и кулачки 3 с резцами 4. Шнек при помощи болтов 5 связан с U-образным хвостовиком 6 кольцевого упругого элемента 7, который жестко связан со ступицей 8, соединенной, в свою очередь, с приводным валом 9 привода 10 шнека 1 посредством шлицевого соединения. Кольцевой упругий элемент 7 состоит из концентрично размещенного относительно ступицы 8 кольца 11, которое жестко связано продольными балками 12 и 13 соответственно со ступицей 8 и U-образным хвостовиком 6, с которым жестко связаны пакеты 14 и 15 фрикционных пластин, размегценные между внутренними плоскостями хвостовика 6 и ступицей 8.

Исполнительный орган горной машины работает следующим образом.

Крутящий момент от привода 10 через приводной вал 9 передается ступице 8 и через упругий элемент 7 — шнеку 1 с резцами 4.

При этом на шнек 1 действует осевая сила, обусловленная разрушением полезного ископаемого резцами 4 и выгрузкой его лопастями 2. Вследствие того, что шнек 1 связан болтами 5 с U-образным хвостовиком 6, эта сила передается через хвостовик 6 на балки 12 и 13 и кольцо 11, вызывая их упругие деформации. Динамическая составляющая осевой силы снижается за счет рассеивания

10 энергии при относительном смещении пластин пакетов 14 и 15 вследствие их жесткого крепления к U-образному хвостовику 6 и ступице 8. Форма кольца 1 выбирается из условия обеспечения его равномерной дефор15 м а пи и по обороту.

Исполнительный орган горной машины, содержащий шнек с режущим инструментом, 2ц ступицу, установленную на приводном валу, кольцевой упругий элемент и пакеты фрикционных пластин, отличающийся тем, что, с целью повышения эффективности работы путем снижения величины динамической составляющей осевой силы, действующей на шнек, упругий элемент выполнен с U-образным хвостовиком, с которым жестко связаны пакеты фрикционных пластин, размещенные между внутренними плоскостями хвостовика и ступицей.
