СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК у 4 G 01 В 5)02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1Ц :

К А BTOPCHOlVIV СВИДЕТЕЛЬСТВУ т

4ц в

70 (21) 3760708125-28 (22) 08.05.84 (46) 07.07.88. Бюл. № 25 (72) И. С. Корсаков (53) 531.717 (088.8) (56) Левенсон Е. М. и др. Конструирование измерительных приспособлений и инструментов в машиностроении. — Мл Машгиз, 1956, с. 263, фиг. 212 а.

Виноградов Ю. Д. и др. Электронные измерительные системы для контроля малых перемещений. — M.: Машиностроение, 1976, с. 119 — 121.

Авторское свидетельство СССР

¹ 848967, кл. G 01 В 5)02, 1979.

Авторское свидетельство СССР № 1128097, кл. G 01 В 5/02, 1983. (54) (57) !. ПРЕОБРАЗОВАТЕЛЬ ЛИНЕИHbIX ПЕРЕМЕЩЕНИИ, содержащий корпус, передаточный механизм, выполненный в виде двух последовательно установленных в корпусе упругих звеньев, жестко соединенных между собой, и контактного элемента.

„„SU„„1408197 A i

Один конец которого предназначен,>ля взаимодействия с объектом контроля, и отсчетный узел с измерительным наконечником, взаимодействующим с упругими звеньями в точке их соединения. отличаloLg шгч тем, гго, с целью расширения технологических возможностей за счет бесступенчатого изменения передаточного отношения, он снабжен узлом регулировки передаточного отношения передаточного механизма, расположенным на другом конце конгактного элемента и взаимодействующим с одним из свободных концов упру. их звеньев.

2. Преобразователь по и. 1. отлинаю цпися тем, что мир гие звенья передаточного механизма выполнены в виде цилиндрических п ружи н, а узел реги,л и ров ки нередат очного отношения выполнен в виде винтовой канавки с шагом, равным шагу навивки пружины.

3. Преобразователь по пп. 1 и 2, or,ø÷àþбийся тем, что, с целью удобства измерения. измерительный наконечник отсчетного уз1а расположен по оси цилиндрических пружин.

14081 1

Изобретение относится к измерительной технике.

Цель изобретения — расширение технологических возможностей за счет бесступенчатого измерения передаточного отнощения, а также удобство измерения.

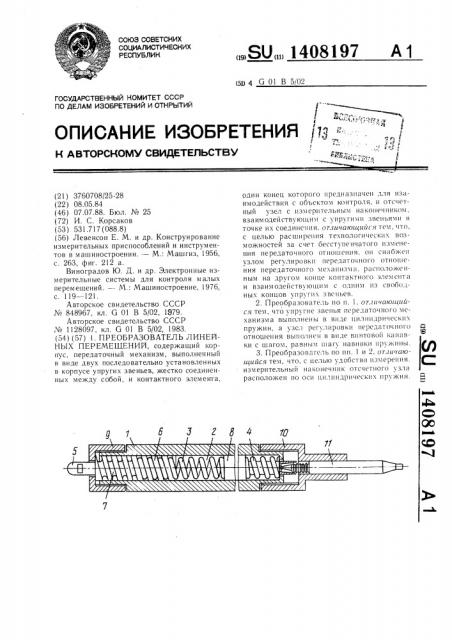

На чертеже представлен преобразователь линейных перемещений, общий вид.

Преобразователь содержит корпус 1, в о гверстии 2 которого установлен передаточнй и механизм, выполненный в виде двух пос1дедовательно установленных в корпусе 1 у ругих звеньев в виде цилиндрических прух ин 3 и 4, контактного элемента 5, узел регулировки передаточного отношения, выполненный в виде жестко установленного на крнтактном элементе 5 цилиндрического эле-! мента 6 с винтовой канавкой 7 с шагом, равн м шагу навивки пружины 3, второй цилиндрический элемент 8, осуществляющий есткую связь между цилиндрическими пруинами 3 и 4, стакан 9, через отверстие 20 которого проходит контактный элемент 5, вТулку 10, в которой установлен по оси цилиндрических пружин 3 и 4 измерительный наконечник 11 отсчетного узла (не показан), к нтактирующий с цилиндрическим элементм8.

Преобразователь линейных перемещений работает следующим образом.

При измерении перемещений контактный элемент 5 утапливается, что вызывает перемещение цилиндрического элемента 5 вдоль оси корпуса 1. При этом предварительно сжатые цилиндрические пружины 3 и 4 сжимаются, а цилиндрический элемент 6 также перемещается вдоль оси корпуса 1 на некоторую величину, которую и воспринимает измерительный наконечник 11 преобразователя. При этом перемещение цилиндрического элемента 8 меньше перемещения цилиндрического элемента 6 на ту величину, на какую сомкнутся свободные (рабочие) витки пружины 3, т.е. отсчетный узел воспринимает уменьшенное по сравнению с перемещением цилиндрического элемента 6 на некоторую величину (за счет деформации свободных (рабочих) витков пружины 3) перемещение цилиндрического элемента 8.

Изменяя число свободных (рабочих) витков пружины 3, навинчивая или свинчивая пружину 3 с винтовой канавки 7, изменяют ее жесткость (при постоянной жесткости пру жины 4), а следовательно, и передаточное отношение преобразователя линейных перемещений.

Составитель И. Гаранина

Редактор М. Бланар Техред И. Верес Корректор А. Тяско

Заказ 3295/40 Тираж 680 Поди исное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ! 13035, Москва, Ж вЂ” 35, Раугвская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
