Система индикации положения регулирующего органа

Система индикации положения регулирующего органа

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и предназначено для измерения линейных пере.мещений в широком диапазоне . Целью изобретения является упрощение устройства. При включении устройства импульсы с генератора 11 импульсов через элементы НЕ 12 и ИЛИ-НЕ 10 поступают на вход реверсивного счетчика 9. Сигнал с выхода счетчика 9 осуществляет управление коммутаторами 1 и 2, подключая поочередно к входам коммутатора 1 датчики чувствительного элемента. После появления сигнала с одного из датчиков срабатывает компаратор 5, настроенный на нижний уровень диапазона измерений, элемент ИЛИ- НЕ 10 запирается и прекращается переключения датчиков на коммутатор 1. При этом подается разрещающий сигнал на один из элементов И 8, включая соответствующую индикаторную лампу 15. При превыщении сигнала с датчика верхнего уровня диапазона измерений срабатывает компаратор 6. При этом открывается элемент И 7 и реверсивный счетчик подключает датчик со следующим порядковым номером. При движении чувствительного элемента в другую сторону на выходе компаратора 5 появляется ну.тевой сигнал, как только сигнал с датчика станет ниже нижнего предельного значения диапазона измерения. При этом отпирается элемент ИЛИ-НЕ 10 и подключает к коммутатору датчик с предыдущим порядковым номером. Система индикаторных ламп 15 осуществляет грубый отсчет, а индикаторный прибор 13 - точный. 2 ил. iO (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4 б О1 В 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOIVlY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4156705/24-28 (22) 02.12.86 (46) 07.07.88. Бюл. № 25 (71) московский авиационный институт им. Серго Орджоникидзе (72) В. Ю. Чижиков и Т. В. Хробостова (53) 531.7! 7 (088.8) (56) Емельянов И. Я. и др. Основы проектирования механизмов управления ядерных реакторов. — М.: Атомиздат, 1978, с. 207.

Авторское свидетельство СССР № 1116300, кл. G 01 N 67/00, 1982. (54) СИСТЕМА ИНДИКАЦИИ ПОЛОЖЕНИЯ РЕГУЛИРУЮЩЕГО ОРГАНА (57) Изобретение относится к измерительной технике и предназначено для измерения линейных перемещений в широком диапазоне. Целью изобретения является упрощение устройства. При включении устройства импульсы с генератора 11 импульсов через элементы НЕ 12 и ИЛИ вЂ” НЕ 10 поступают на вход реверсивного счетчика 9. Сигнал с выхода счетчика 9 осуществляет управление коммутаторами 1 и 2, подключая поочеред„„SU„„1408201 А ) но к входам коммутатора 1 датчики чувствительного элемента. После появления сигнала с одного из датчиков срабатывает компаратор 5, настроенный на нижний уровень диапазона измерений, элемент ИЛ1Л—

НЕ 10 запирается и прекращается переключения датчиков на коммутатор !. При этом подается разрешающий сигнал на один из элементов И 8, включая соответствующую индикаторную лампу 15. При превышении сигнала с датчика верхнего уровня диапазона измерений срабатывает компаратор 6.

При этом открывается элемент И 7 и реверсивный счетчик подключает датчик со следующим порядковым номером, При движении чувствитеЛьного элемента в другую сторону на выходе компаратора 5 появляется нулевой сигнал, как только сигнал с датчика станет ниже нижнего предельного значения диапазона измерения. При этом отпирается элемент ИЛИ вЂ” НЕ 10 и подключает к коммутатору датчик с предыдущим порядковым номером. Система индикаторных ламп 15 осуществляет грубый отсчет, а индикаторный прибор 13 — точный. 2 ил.

1408201

Формула изобретения

55

Изобретение относится к измерительной технике и предназначено для измерения линейных перемещений в широком диапазоне.

Цель изобретения — упрощение устройства за счет сокращения входящих в него, элементов.

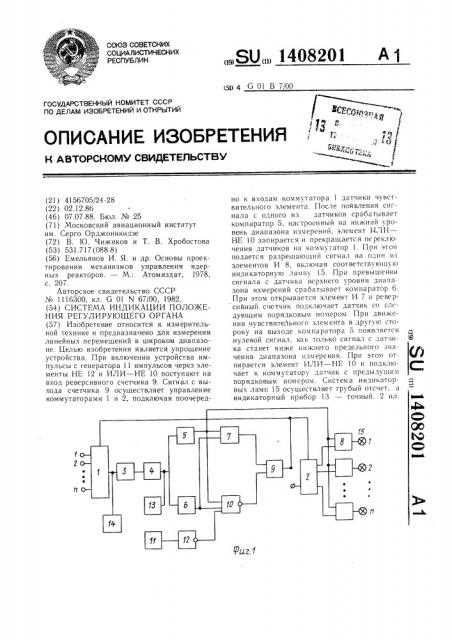

На фиг. 1 представлена блок-схема системы; на фиг. 2 — конструктивная схема чувствительного элем ента.

Система (фиг. 1) содержит два управляемых коммутатора 1 и 2, подключенные к первому коммутатору 1 через резонансный, фильтр 3 и усилитель-преобразователь 4 компараторы 5 и 6, элемент И 7, первым

; .входом подключенный к выходу компарато; ра 5, и элементов И 8, реверсивный счетчик

: 9, выходом связанный с управляющими входами коммутаторов 1 и 2, элемент ИЛИ—

l НЕ 10, входами подключенный к выходам

, компараторов 5 и 6, генератор 11 импульсов,, соединенный че рез инвертор 12 с третьим

, входом элемента ИЛИ вЂ” НЕ 10. К выходу

, усилителя-преобразователя 4 подключен .,индикаторный прибор — 13, к выходу перво го управляемого коммутатора 1 подключен

: источник !4 переменного тока, с выходами .элементов И 8 соединены индикаторные лампы 15.

Чувствительный элемент (фиг. 2) состоит из цилиндрического постоянного магнита 6 с осевой намагниченностью, жестко связанного с регулирующими органами (не показаны), корпуса 17 из немагнитного материала, внутри которого находятся расположенные на одной оси и магнитопроводы 18 в виде стержней с обмотками 19, (и — 1) дисков 20 из немагнитного электропроводного материала, установленных между соседними магнитопроводами.

Система работает следующим образом.

При подключении к какому-либо из датчиков, находящихся в поле постоянного магнита, попеременного напряжения, достаточного для насьпцения сердечника и перемагничивания его по предельному циклу, в обмотке датчика появляется сигнал двоичной частоты питающего напряжения.

При равномерной намотке витков обмоток датчиков элемента в существующей зависимости величины сигнала от перемещения имеется достаточно линейный участок, который используется для съема сигнала.

Для обеспечения монотонности выходной характеристики всего устройства соотношение длин постоянного магнита и сердечников выбирается так, чтобы к моменту достижения сигналом с какого-либо датчика установленного максимального значения, сигнал с последующего датчика достигал установленного минимального (порогового для всей системы) значения.

При включении устройства импульсы с генератора 11 импульсов, проходя через элементы HE !2 и ИЛИ вЂ” HE 10, поступают на

5 !

О

45 вход реверсивного счетчика 9. Сигнал с выхода счетчика осуществляет управление коммутатором 1, подключая поочередно датчики.

После появления сигнала второй гармоники с какого-либо датчика срабатывает один из ком параторов, настроенных один на нижний, другой на верхний уровень диапазона измерения. При поступлении сигнала с любого компаратора запирается элемент

ИЛИ вЂ” НЕ 10, в результате чего счетчик прекращает поочередное подключение элементов. При срабатывании компаратора 5 подается разрешающий сигнал на элемент И

8, подключая индикаторную лампу 15, соответствующую работающему датчику. Если сигнал с датчика превышает верхний предельный уровень диапазона измерения, срабатывает второй компаратор 6, сигнал с которого поступает на элемент 7 И. При его срабатывании сигнал подается на прямой вход счетчика 9, счетчик подключает датчик со следующим порядковым номером.

При движении подвижной части в обратном направлении на выходе компаратора 5 появляется нулевой сигнал, как только сигнал с датчика станет меньше нижнего предельного значения диапазона измерений. Сигнал с компаратора 5 отпирает элемент ИЛИ вЂ” HF

10 и на реверсивный вход счетчика поступает сигнал. Счетчик подключает датчик с предыдущим порядковым номером, сигнал с которого в данный момент находится вблизи верхнего предельного значения диапазона измерений.

Система индикаторных ламп 15 осуществляет «грубый» отсчет измеряемых перемещений. По нему определяется расстояние, пройденное регулирующим органом от начала отсчета до начальной координаты работающего датчика, соответствующей моменту появления на датчике порогового значения сигнала. Сигнал «точного» отсчета пост пает с yc ëëèòåëÿ-преобразователя на индикаторный прибор 13. По нему определяется перем еще ние конца датчика относительно его начальной координаты. Чувствительность системы индикации определяется величиной сигнала второй гармоники, появляющегося в обмотке датчика в его начальном положении в результате воздействия поля постоянного магнита, прошедшего через электромагнитный экран.

Систем а индикации положения регулирующего органа, содержащая чувствительный элемент в виде корпуса из немагнитного материала, и датчиков в виде стержневых магнитопроводов с обмотками, одни из концов которых соединены вместе и подключены к корпусу, и — 1 немагнитных электропроводных дисков, расположенных между соседними магнитопроводами, постоянный маг1408201

Составитель Б. Г!етраковский

Редактор М. Бла нар Техред И. Верес Корректор Л. Патай

Заказ 3295, 40 Тираж 680 Подписное

ВНИИ(!И Государственного комитета СССР ио делам изобретений и (и крь.тий

113035, Москва, Ж вЂ” 35, Раушскан наб., д. 4 5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Про(ктнаи, 4 нит в виде открытого цилиндра с осевой намагниченностью, во внутренней полости которого установлен корпус, источник переменного тока, п индикаторных ламп, п+1 элементов И,элемент НЕ, два управляемых коммутатора, резонансный фильтр, усилитель-преобразователь, два ком паратора, реверсивный счетчик, элемент ИЛИ вЂ” НЕ, генератор импульсов, индикаторный прибор, отличающаяся тем, что, с целью упрощения устройства, вторые концы обмоток всех датчиков подсоединены к первому коммутатору, выход первого коммутатора подключен к источнику переменного тока и через последовательно соединенные резонансный фильтр, усилитель-преобразователь — к ин- 15 дикаторному прибору и входам первого и второго компараторов, выход первого компаратора подключен к первым входам п+1 элементов И к первому входу элемента ИЛИ—

НЕ, выход второго компаратора подключен к вторым входам элемента ИЛИ вЂ” НЕ н и — 1 го элемента И, выход и+1-го элемента 11 подсоединен к прямому входу реверсивного счетчика, выход элемента ИЛИ вЂ” НЕ с(н.,п1нен с реверсивным входом реверсивного с (I чика, выход реверсивного счетчика соедин( с управляющими входами первого и второго коммутаторов, генератор импульсов через элемент И вЂ” НЕ подключен к третьему в,оду элемента ИЛИ вЂ” НЕ, вход второго коммутатора соединен с источником переменного тока, выходы — с вторыми входами и соответствующих элементов И. выходы KoTophlx подключены к соответствующим индикаторным лампам, компараторы выполнены с различными уровнями срабатывания, причем первый из них настроен на нихкнй уровень, второй — на верхний уровень диапазона измерения датчиков.
