Реферат



изобретение относится к измерительной технике и .может быть использовано для из.мерения угловых деформаций на объектах большой нротяженности из немагнитных .материалов, например летательных аппаратах , стенах высотных зданий, опорах линий электропередач. Цель изобретения - повышение точности из.мерения угловых деформаций протяженных объектов за счет использования в качестве базы отсчета силовых линий магнитного поля Земли, что достигается введением в устройство двух умножителей 4 и 5, сумматора 6, интегратора 7 и двух дополнительных однокомпонентных измерителей 2, 3 напряженности магнитного поля, выполнением всех трех измерителей 1, 2, 3 напряженности магнитного поля с диапазоном , соответствующим напряженности магнитного поля Земли, соединением второго дополнительного измерителя напряженности с первыми входами обоих умножителей 4 и 5, основного, первого дополнительного измерителей 1 и 2 и выхода первого умножителя 4 - с входами сумматора 6, выхода сумматора 6 и первого дополнительного измерителя 2 напряженности магнитного поля - с входами второго умножителя 5, а выхода второго умножителя 5 - с входом интегратора 7, выход которого яв. 1яется выходом устройства и соединен с вторым входо.м первого умножителя 4. Измеритель 1 устанавливают в исследуемой точке объекта, измерители 2 и 3 - на удалении от него на объекте так, чтобы измерители 1 и 2 были перпендикулярны линии, соединяющей их, и парал;1ельны между собой, а ось измерителя 3 была направлена по этой линии. Устройство повьпиает точность из.мерения и допускает измерения в процессе движения объектов. 2 ил. S (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1408206 А 1 (5D 4 Й 01 В 7 30 Г 1Ф: 1г7 ре

I ,I

J с. ъ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ABTGPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 4165425/25-28 (22) 22.12.86 (46) 07.07.88. Бюл. М0 25 (72) А. А. Губчик и С. В. Черный (53) 531.781.2 (088.8) (56) Авторское свидетельство СССР ,¹ !62667, кл. G 01 В 7/30, 1963. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ

УГ, (ОВ1э1Х ДЕФОРМАЦИЙ ОБЪЕКТА (57) Изобретение относится к измерительной технике и может быть использовано для измерения угловых деформаций на объектах большой протяженности из немагнитных материалов, например летательных аппаратах, стенах высотных зданий, опорах линий электропередач. Цель изобретения — повышение точности измерения угловых деформаций протяженных объектов за счет использования в качестве базы отсчета силовых линий магнитного поля Земли, что достигается введением в устройство двух умножителей 4 и 5, сумматора 6, интегратора 7 и двух дополнительных однокомпонентных измерителей 2, 3 напряженности магнитного поля, выполнением всеx трех измерителей !.

2, 3 напряженности магнитного поля с диапазоном, соответствующим напряженности магнитного поля Земли, соединением второго дополнительного измерителя напряженности с первыми входами обоих умножителей 4 и 5, основного. первого дополнительного измерителей 1 и 2 и выхода первого умножителя 4 — — с входами сумматора 6, выхода сумматора 6 и первого дополнительного измерителя 2 напряженности магнитного поля — с входами второго умножителя 5, а выхода второго умножителя 5 — с входом интегратора 7, выход которого является выходом устройства и соединен с вторым входом первого умножителя 4. Измеритель 1 устанавливают в исследуемой точке объекта, измерители 2 и 3 -- на удалении от него на объекте так, чтобы измерители 1 и 2 были перпендикулярны линии, соединяющей их, и параллельны между собой, а ось измерителя 3 была направлена по этой линии. Устройство повышает точность измерения и допускает измерения в процессе движения объектов. 2 ил.!

1

Изобретение относится к измерительной технике, а именно к средствам измерения угловых деформаций, и может быть использовано для измерения угловых деформаций на объектах большой протяженности из немагнитных материалов.

Цель изобретения повышение точности измерения угловых деформаций протяженных объектов из немагнитных материалов за счет Земли, что достигается введением в устройство двух умножителей, сумматора, интегратора и двух дополнительных однокомпонентных измерителей напряженности магнитного поля, выполнением основного и дополнительных измерителей с диапазоном измерения, соответствующим напряженности магнитного поля Земли, соединением второго дополнительного измерителя напряжен ности с первыми входами обоих умножителей, основного, первого дополнительного измерителей напряженности и выхода первого умножителя — с входами сумматора, выхода сумматора и первого дополнительного измерителя напряженности — с входами второго умножителя, а выхода второго умножителя — с входом интегратора, выход которого соединен с вторым входом первого умножителя.

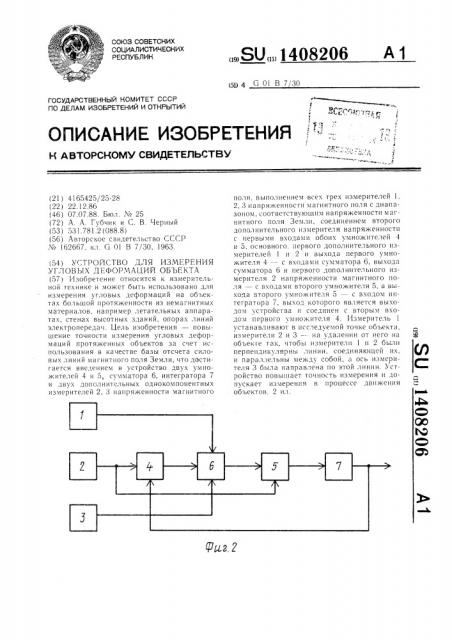

На фиг. 1 показана схема установки измерителей напряженности магнитного поля на объекте; на фиг. 2 — блок-схема устройства для измерения угловых деформаций объекта.

Устройство для измерения угловых деформаций объекта содержит три однокомпонентных измерителя 1 -3 напряженности магнитного поля, например три феррозон <а с диапазоном измерения, соответствующим напряженности магнитного поля Земли, два умножителя 4 и 5, алгебраический сумматор 6 и интегратор 7. Выходы основного измерителя 1 и первого дополнительного измерителя 2 соединены с первыми двумя Вх0дами сумматора 6, выход второго дополнительного измерителя 3 соединен с первыми входами обоих умножителей 4 и 5, выход первого умножителя 4 соединен с третьич входом сумматора 6, выход второго умножителя 5 соединен с входом интегратора 7, выход интегратора 7 соединен с вторым входом первого умножителя 4, а выход сумматора 6 — с вторым входом второго умножителя 5.

Устройство для измерения угловых деформаций объекта работает следующим образом.

В исследуемую точку обьекта устанавливают основной измеритель 1 напряженности магнитного поля, а на максимальном расстоянии от него на объекте устанавливаюг дополнительные измерители 2 и 3 напряженности магнигного поля. Эти измерители ориентируют относительно линии, соединяющей

08206

2 основной и первый, и второй дополнительные измерители — — 3 так, чтобы ось чувствительности основного измерителя была направлена перпендикулярно этой линии и лежала в плоскости, перпендикулярной оси

5 поворота выбранного для исследования сечения объекта, ось первого дополнительного измерителя 2 была параллельна оси основног0 измерителя 1, а ось второго дополнительного измерителя 3 была направлена по упомянутой линии. При малых углах поворота оси чувствительности измерителя огносительно ее исходного положения сигнал на выходе интегратора 7 после затухания переходных процессов в интеграторе 7 пропорционален измеряемой угловой деформации

15 данного сечения обьекта.

Использование предлагаемого устройства для измерения угловых деформаций протяженных объектов позволяет повысить точность измерения этих деформаций на таких обьектах, как летательные аппараты, стены зысотных зданий, опоры линий электропере;Iaчи, в точ числе в процессе движения объектов.

Формула изобретения

Устройство для измерения угловых деформаций ooьекта, содержащее предназначенный для установки в исследуемой точке

00 ьекта однокомпонентный измеритель напряженности магнитного поля, oT,ãè÷àþùåågp ея тем, что, с целью повышения точности измерения угловых деформаций напряженfIblx объектов из немагнитных материалов, оно снабжено двумя умножителями, сумматороч, интегратором и двучя дополнительными однокомпонентными измерителями напряженности магнитного поля, предназначенными для установки на объекте Hd максимальном расстоянии от первого измерителя так, чтобы ось чувствительности первого ,l0ï0.IHèT<ëüII0ãо измерителя была направлеIIa перпендикулярно линии, соединяющей его с основным измерителеч, и параллельна

<гси чувствительности основного измерителя, а ось чувствительности второго дополнительного измерителя совпадала с этой линией, все измерители выполнены с диапазоном измерения, соответствующим напряженности магнитного поля Земли, выходы основного и первого дополнительного измерителей соединены с первыми двумя входами сумматора, выход второго дополнительного измерителя соединен с первыми входами обоих

50 умножителей, выход первого ум нож ителя соединен с третьим входом сумматора, выл<>д второго умножителя соединен с входом интегратора, выход интегратора соединен с вторым входом первого умножителя, а выход сучматора — — с вторым входом второго ум55 I! 0iK ител я!

408206

@gal 1
