Способ определения концентрации вредных веществ в воздухе горных выработок

Способ определения концентрации вредных веществ в воздухе горных выработок

Иллюстрации

Показать все

Реферат



Изобретение относится к контролю загрязнения воздуха горных выработок и может быть использовано для измерения Загрязненности воздуха пылью граммонитов в геологии, черной и цветной металлургии, угольной промыпшенности . Цель - оперативность раздельного определения концентраций пыли тротила, аммиачной селитры и пыли породы. Измеряют скорость вентиляционной струи в выработке и регулируют ее в диапазоне 0,2-0,3 м/с. Проводят отбор проб воздуха в зоне дыхания работаюп;его при относительном увлажнении граммонита, изменяющемся в пределах 3-6%. Отбор проб производят в процессе подготовки к заряжанию птуров и в процессе заряжания, определяют соответствующие концентрации породной пыли, пыпи тротила и аммиачной селитры в воздухе согласно выражениям: С. (С-Сп)(0,21-0,22); Сас(С-Сп)(0,78-0,79), где , С„ссоответственно концентрации пыли тротила и аммиачной селитры в воздухе, С - концентрация пыли в воздухе в процессе заряжания шпуров, С(, - концентрация породной пыли, определяемая в процессе подготовки к заряжанию, мг/м , с (Л

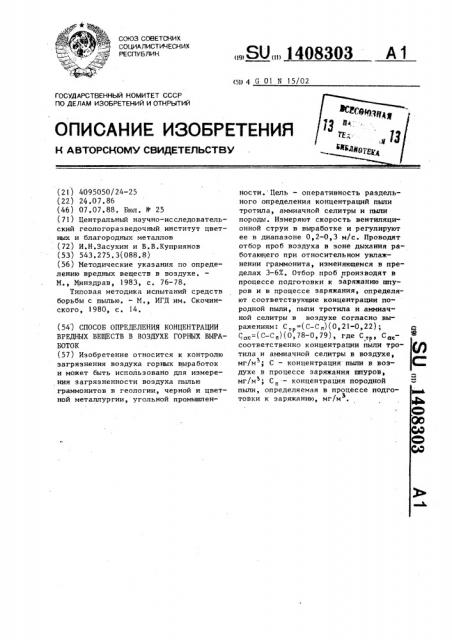

СОЮЗ СОВЕТСКИХ

С01..1ИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51) 4 G 01 N 15/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4095050/24-25 (22) 24.07. 86 (46) 07.07.88. Бюл. Ф 25 (71) Центральный научно-исследовательский геологоразведочный институт цветных и благородных металлов (72) И.Н,Засухин и В.В.Куприянов (53) 543.275,3(088.8) (56) Методические указания по определению вредных веществ в воздухе, М., Минздрав, 1983, с. 76-78, Типовая методика испытаний средств борьбы с пылью. — M. ИГД им. Скочинского, 1980, с. 14, (54) СПОСОБ ОПРЕДЕЛЕНИЯ КОНЦЕНТРАЦИИ

ВРЕДНЫХ ВЕЩЕСТВ В ВОЗДУХЕ ГОРНЫХ ВЫРАБОТОК (57) Изобретение относится к контролю загрязнения воздуха горных выработок и может быть использовано для измерения Загрязненности воздуха пылью граммонитов в геологии, черной и цветной металлургии, угольной промышпен„„SU„„1408303 A 1 ности. Цель — оперативность раздельного определения концентраций пыли тротила, аммиачной селитры и пыли породы. Измеряют скорость вентиляционной струи в выработке и регулируют ее в диапазоне 0,2-0,3 м/с. Проводят отбор проб воздуха в зоне дыхания работающего при относительном увлажнении граммонита, изменяющемся в пределах 3-6%. Отбор проб производят в процессе подготовки к заряжанию шпуров и в процессе заряжания, определяют соответствующие концентрации породной пыли, пыли тротила и аммиачной селитры в воздухе согласно выражениям:Ср(С-Сд)(0,21-0,22)

С ас=(С-C ) (О, 78-0, 79) где С тр э C àñ соответственно концентрации пыли тротила и аммиачной селитры в воздухе, мг/м, С вЂ” концентрация пыли в воздухе в процессе заряжания шпуров, мг/м ; Си. — концентрация породной пыли, определяемая в процессе подготовки к заряжанию, мг/м

1408303

Изобретение относится к контролю загрязнения воздуха горных выработок и может быть использовано в цветной и черной металлургии, в геологии и угольной промышленности при определении загрязненности воздуха пылью граммонита 79/21.

Целью изобрегения является оперативное раздельное определение пыли тротила, аммиачной селитры и пыли породы и повышение достоверности их определения при механизированном эаряжании шпуров граммонитом.

Способ осуществляется следующим образом.

Скорость вентиляционной струи в выработке регулируют в диапазоне 0,20,3 м/с. Отбирают пробы на содержание породной пыли в процессе подготовки 20 к заряжанию шпуров,.e,е. при подготовке зарядной машины, развертывании зарядного шланга, увлажнении граммонита водой и доставки его в забой.

Влажность граммонита должна быть 36%. Воздух аспирируют через патрон с фильтром, который устанавливают с наклоном вниз к стенке выработки, т.е. так, что угол между плоскостью всасывания патрона и осью заряжаемого шпу- 30 ра равен 70-80 для предотвращения попадания на фильтр гранул ВВ, кусков породы и т.д. Пробы отбирают в зоне дыхания работающего на условной линии, перпендикулярной стенкам выра- 35 ботки. По результатам взвешивания чистого фильтра и фильтра с породной пылью определяют навеску пыли до заряжания и нахбдят концентрацию породной пыли в Воздухе, goree производят 40 пневмозаряжание шпуров зарядчиками эжекторного и камерно-порционного типа при давлении сжатого воздуха, регулируемом в диапазоне 0,4-0,5 мПа, В процессе заряжания отбирают пробы воздуха с соблюдением приведенных условий измерения и технологии заряжания. Пробы воздуха отбирают на фильтры в течение всего пылеобразующего процесса, связанного с использованием граммонита при заряжании. Время, затраченное на зарядку и перерывы между зарядкой предыдущего и последующего шпуров, входит во время отбора проб. Затем по результатам взвешивания чистого фильтра и фильтра с

-пылью граммонита и породной пылью находят соответствующую навеску пыли, по которой определяют концентрации пыли граммонита в воздухе. Взвешивание фильтров производят на весах с погрешностью взвешивания + 0,005 мг.

Определение концентраций тротиловой пыли ° С, и пыли аммиачной селитры Се, е(м в воздухе производят на основании найденных значений концентраций породной пыли С д и пыли граммонита С„ согласно выражениям

Стр =Сгр (О 215 0 052)

Cac =Ct-p(0,785 0,052);

С, =С-C » где С 1.,С д — соответственно концентрации пыли тротила и аммиачной селитры в воздухе, мг/мЗ;

С вЂ” концентрация пыли в воздухе в процессе эаряжения шпуров, мг/м, определяемая выражением

10>(mg-т1) где m — масса фильтра с пылью грамг монита и породной пылью, мг;

m — масса чистого фильтра, мг;

V — расход воздуха, просасываемоrо через фильтр, л/мин; — продолжительность отбора пробы, мин.

Концентрацию породной пыли С„ (мг/м ) находят по аналогичному выра- . жению, где m — масса фильтра с породной пылью, мг, m — масса чистого

1 фильтра, мг.

Выполненные эксперименты подтвердили возможность проведения технологического приема определения содержания породной пыли в воздухе в процессе подготовки к пневмоэаряжанию шпуров, экспериментальные исследования влияния скорости вентиляционной струи на достоверность результатов опреде-, ления концентраций пыли показали, что оптимальные значения скорости струи в выработках составляют 0,2-0,3 м/с.

Несоблюдение приведенных условий измерения приводит к увеличению расхождений между параллельными измерениями по компонентам пыли в среднем в 4-6 раз.

Формула и э обретения

Способ определения концентрации вредных веществ в воздухе горных выработок, включающий измерение скоро3 1408303 4 сти воздушной струи, влажности пыле- цессе подготовки к заряжанию шпуров, образующего вещества, проведение от- отбор проб для определения концентбора проб пропусканием запыленного рации пыли граммонита С проводят в

IP воздуха через патрон с фильтром в зо- процессе заряжения в течение всего не дыхания работающего, определение

5 пьшеобразующего процесса и определяют массы навесок пыли и вычисление кон- концентрацию вредных веществ согласцентрации пыли, о т л и ч а ю щ и й- но выражениям с я тем, что, с целью оперативного раздельного определения пыли тротила, 10 аммиачной селитры и пыли породы и повьппения достоверности их определения при механизированном заряжании, где С вЂ” концентрация пыли в воздухе шпуров граммонитом, скорость воздуш- в процессе заряжания шпуров; ной струи устанавливают равной 0,2- 1> Сд — концентрация породной пыли;

0,3 м/с, влажность граммонита 3-63, С вЂ” концентрация пыли тротила; отбор пробы для определения концен- С д — концентрация пыли аммиачной трации породной пыли производят в про- селитры.
