Реферат

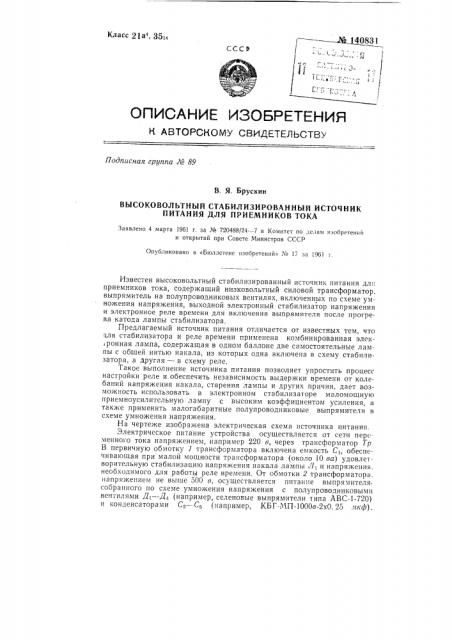

Класс 21а, 3514 сссв

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 89

В. Я. Брускин

ВЫСОКОВОЛЬТНЫЙ СТАБИЛИЗИРОВАННЫЙ ИСТОЧНИК

ПИТАНИЯ ДЛЯ ПРИЕМНИКОВ ТОКА

Заявлено 4 марта 1961 г. за № 720488/24 — 7 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ !7 за 1961 г.

Известен высоковольтный стабилизированный источник питания для приемников тока, содержащий низковольтный силовой трансформатор, выпрямитель на полупроводниковых вентилях. включенных по схеме умножения напряжения, выходной электронный стабилизатор напряжения и электронное реле времени для включения выпрямителя после прогрева катода лампы стабилизатора.

Предлагаемый источник питания отличается от известных тем, что для стабилизатора и реле времени применена комбинированная элекронная лампа, содержащая в одном баллоне две самостоятельные лампы с общей нитью накала, из которых одна включена в схему стабилизатора, а другая — в схему реле.

Такое выполнение источника питания позволяет упростить процесс настройки реле и обеспечить независимость выдержки времени от колебаний напряжения накала, старения лампы и других причин, дает возможность использовать в электронном стабилизаторе маломощную приемноусилительную лампу с высоким коэффициентом усиления, а также применить малогабаритные полупроводниковые выпрямители в схеме умножения напряжения.

На чертеже изображена электрическая схема источника питания.

Электрическое питание устройства осуществляется от сети пере менного тока напряжением, например 220 в, через трансформатор Тр

В первичную обмотку 1 трансформатора включена емкость Сь обеспечивающая при малой мощности трансформатора (около IO ва) удовлетворительную стабилизацию напряжения накала лампы J7i и напряжения. необходимого для работы реле времени. От обмотки 2 трансформатора. напряжением не выше 500 в, осуществляется питание выпрямителя. собранного по схеме умножения напряжения с полупроводниковыми вентилями Д вЂ” Д4 (например, селеновые выпрямители типа АВС-1-720) и конденсаторами C — Сз (например, КБГ-МП-10008-2х0, 25 л1кф). № 140831

Выпрямленное напряжение с конденсаторов Сз — С подается на электронный стабилизатор напряжения, с последовательно включенной регулирующей половиной .7,;лампы Ль В катоде Л1.-, имеется нагрузка R, R4, с которой снимается стабилизированное напряжение, регулируемое потенциометром Rq в заданных пределах (например от 650 до

1250 в). В цепи сетки лампы 7,.-, включен через балластное сопротивление 74 (например, МЛТ-2-7,5 Мол, 2 шт. последовательно) источник опорно о напряжения — стабилитрон коронного разряда Л2 (например, СГ 303C).

В качестве регулируемой лампы электронного стабилизатора применяется часть маломощной комбинированной лампы (например, двойного триода, триод-пентода или диод-триода). Для предотвращения пробоя лампы Л, при подаче на нее в холодном состоянии полного выпрямленного напряжения применено «электронно-тепловое» реле времени на лампе Л„, (на схеме — левый триод 6Н2П в диодном включении). Срабатывание реле Р (например, типа РДЧГ), включенного через ограничивающее сопротивление Ri в цепь анода (катода) выпрямляющей лампы Л... происходит после прогрева катода лампы Л,, за время, при всех условиях равное времени прогрева Л,.; (за счет общего подогревателя). После срабатывания реле P напряжение с обмотки 2 через контакт К подается на выпрямитель и стабилизатор.

Предмет изобретения

Высоковольтный стабилизированный источник питания для приемников тока, содержащий низковольтный силовой трансформатор, выпрямитель на полупроводниковых вентилях, включенных по схеме умножения напряжения, выходной электронный стабилизатор напряжения и электронное реле времени для включения выпрямителя после прогрева катода лампы стабилизатора, отличающийся тем, что, с целью упрощения процесса настройки реле и обеспечения независимости выдержки времени от колебаний напряжения накала, старения лампы и других причин, для стабилизатора и реле времени применена комбинированная электронная лампа, содержащая в одном баллоне две.самостоятельные лампы с общей нитью накала, из которых одна включена в схему стабилизатора, а другая --- в схему реле. № 140831 тр
