Устройство для контроля подвижности бетонных и растворных смесей

Устройство для контроля подвижности бетонных и растворных смесей

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительства , в частности к контролю процесса приготовления бетонных и растворных смесей в строительстве. Цель изобретения - повышение точности контроля. Устройство состоит из полой оболочки 1 в форме самолетного крыла. Датчик 2 усилителя установлен внутри оболочки и соединен с преобразователем 5 и регистрирующим блоком 6. Оболочка 1 закреплена консольно на боковой стенке 3 смесителя на уровне рабочего органа 4. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я) 4 G 01 N 33/38

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4095136/31-33 (22) 23.07.86 (46) 07.07.88. Бюл. № 25 (71) Куйбышевский инженерно-строительный институт им. A. И. Микояна (72) А. А. Рябых, В. В. Мохов и В. А. Белкин (53) 620.1(088.8) (56) Авторское свидетельство СССР № 513856, кл. G 01 М 11/00, 1973.

Авторское свидетельство СССР № 1196277, кл. В 28 С 7/02, 1983.

„„SU„„1408373 А 1 (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ 110;1ВИЖНОСТИ БЕТОННЫХ И РАС1ВОРНЫХ СМЕСЕЙ (57) Изобретение относится и области строительства, в частности к контролю пропесса приготовления бетонных и растворных смесей B строительстве. Цель изобретения — повышение точности контроля. Устройство состоит из полой оболочки 1 в форме самолетного крыла. Затчик 2 усилителя установлен внутри оболочки и соединен с преобразователем 5 и регистрирующим блоком 6. Оболочка 1 закреплена консольно на боковой стенке 3 смесителя на уровне рабочего органа 4. 2 ил.

Возникающая подъемная сила воздействует на нижнюю плоскость оболочки 1 и датчик 2 усилия, преобразуется в электрический сигнал и поступает на преобразователь 5, где этот сигнал преобразуется и подается на регистрирующий блок 6.

По мере поступления компонентов подьемная сила, действуюшая на оболочку, увеличивается до максимального значения. Момент, когда подъемная сила становится постояннои, соответствует готовности и однородности смеси.

Величина этой силы пропорциональна вязкости среды, т.е. подвижности.

Таким образом, если в момент готовности смеси провести испытания ее на подвижность, например по осадке конуса, для различных составов смеси, то можно провести тарировку показаний регистрирующего блока 5 в значениях подвижности.

Фо р ч ула изо бр е т ения

Устройство для контроля подвижности бетонных и растворных смесей в процессе их приготовления в смесителе с рабочим органом, включающее датчик усилия, преобразователь и регистрирующий блок, отличаюи4ееся тем, что, с целью повышения точности контроля, оно снабжено полой оболочкой в форме самолетного крыла, закрепленной консольно на боковой стенке смесителя на уровне рабочего органа, а датчик усилия установлен внутри оболочки.!

1408373

Изобретение относится к строительству, в частности к контролю процесса приготовления бетонных и растворных смесей в строи тельстве.

Цель изобретения — повышение точнос ти контроля.

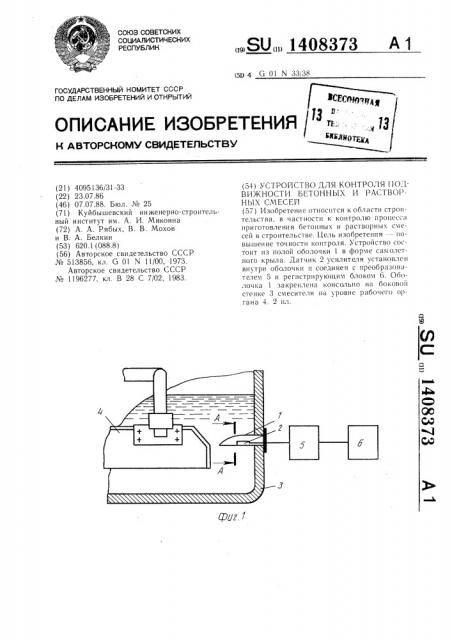

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — сечение А — А на фиг. 1.

Устройство состоит из полой оболочки 1,, имеющей форму сам олетного крыла, внутри оболочки 1 (например, на нижней плоскости 1О оболочки 1) закреплен датчик 2 усилия. Оболочка 1 закреплена консольно на боковой стенке 3 смесителя на уровне рабочего органа 4 (например, лопасти). Датчик 2 усилия соединен с преобразователем 5 и регистрируюшим блоком 6.

Устройство работает следующим образом.

Так как оболочка 1 имеет форму самолетб ного крыла, то при обтекании ее потоко м етонной или растворной смеси на нее действует подъемная сила, величина которой зависит от формы оболочки 1 скорости н б р аегающего потока, создаваемого рабочим органом 4, и вязкости среды. При этом величина подъемной силы не зависит от к- 25 личества смеси, если оболочка находится в слое смеси. В связи с тем, что форма оболочки 1 и скорость потока для каждого конкретного смесителя постоянны, то величина подьемной силы зависит от вязкости среды, которая характеризует пластические свой- ЗО ства растворных и бетонных смесей, т. е. ее и од в и ж ность.

1э
