Изобретение относится к источникам вторичного электропитания аппаратуры передачи и обработки информации. Целью изобретения является обеспечение электромагнитной совместимости. Импульсный преобразователь 4 формирует последовательность управляющих импульсов, длительность которых пропорциональна отклонению выходного напряжения стабилизатора от заданного уровня. Формирователь импульсов 6 формирует последовательность импульсов, соответствующую интервалам информационного сигнала потребителя, устойчивым к внешним помехам. Устройство 5 сравнения суммирует упомянутые последовательности и при их совпадении формирует сигнал, управляющий работой регулирующего элемента 3 импульсного источника питания 1. 3 ил. S сл ULHCp.CU.BH. 00 to

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„„1408427 А 1

Gg 4 G 05 F 1 56

ОПИСАНИЕ ИЗОБРЕТЕНИЯ /

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ гн.!

J о

CO

00 В

Ю ) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4187157/24-07 (22) 29.01.87 (46) 07.07.88. Бюл. № 25 (71) Ленинградский электротехнический институт связи им. проф. М. А. Бонч-Бруевича (72) И. А. Подл иск (53) 621.316.722 (088.8) (56) Додик С. Д. Полупроводниковые стабилизаторы постоянного напряжения и тока.

М.: Советское радио, !980, с. 102, рис. 5.1.

Мкртчан Ж. А. Электропитание электронно-вычислительных машин. M.: Энергия, 1980, с. 44, рис. 2.18. (54) СПОСОБ УПРАВЛЕНИЯ РЕГУЛИРУЮЩИМ ЭЛЕМЕНТОМ ИМПУЛЬСНОГО ИСТОЧНИКА ВТОРИЧНОГО ЭЛЕКТРОПИТАНИЯЯ (57) Изобретение относится к источникам вторичного электропитания аппаратуры передачи и обработки информации. Целью изобретения является обеспечение электромагнитной совместимости. Импульсный преобразователь 4 формирует последовательность управляющих импульсов, длительность которых пропорциональна отклонению выходного напряжения стабилизатора от заданного уровня. Формирователь импульсов 6 формирует последовательность импульсов, сооТветствующую интервалам информационного сигнала потребителя, устойчивым к внешним помехам. Устройство 5 сравнения суммирует упомянутые последовательности и при их совпадении формирует сигнал, управляющий работой регулирующего элемента 3 импульсного источника питания 1. 3 ил.

1408427

Изобретение относится к электротехнике, а именно к области электропитания информационных систем (систем передачи и обработки информации), и может быть использовано в других областях техники для обеспечения электромагнитной совместимости источников питания и радиотехнических устройств.

Цель изобретения — обеспечение электромагнитной совместимости импульсных источников питания с аппаратурой передачи и обработки информации.

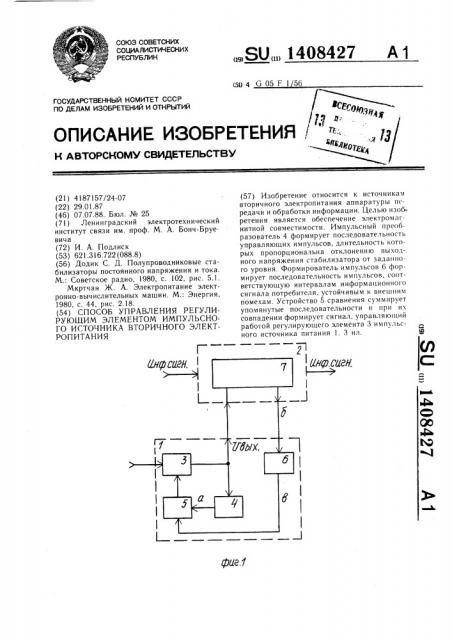

На фиг. 1 приведена структурная схема, реализующая предложенный способ; на фиг. 2 — временные диаграммы, поясняющие предлагаемый способ для случая питания аппаратуры обработки информации, передаваемой многопозиционным кодом с запретным интервалом; на фиг. 3 — примеры реализации формирователя дополнительной импульсной последовательности: для случая ПИМ-сигнала с запретным интервалом (фиг. 3a), для случая формирования интервала после прохождения информационного импульса и до конца информационного интервала (фиг. Зб) и как устройства сравнения импульсных последовательностей (фиг. Зв) .

Предлагаемый способ имеет следующее обозначение.

Информационные сигналы представляют собой комбинации импульсов и пауз, связанные между собой процедурой кодирования, при которой могут быть известны некоторые параметры сигнала (количество импульсов, пауз или их взаимное расположение) . Эти известные состояния сигнала являются информационной избыточностью и служат для повышения помехоустойчивости сигнала.

Попадание импульсной помехи в информационный сигнал может привести к появлению в нем ложных импульсов, т.е. к ошибке в информации.

Попадание импульсной помехи в сигнал не приводит к искажению информации, если помеха совпадает во времени с наличием известного для конкретного сигнала интервала устойчивости его к помехам.

Импульсный источник вторичного электропитания является источником помех, которые создаются в интервалы коммутации силового ключа (переход силового ключа из режима протекания тока в режим отключения и наоборот), а во время между коммутациями, когда он включен или выключен, помехи не создаются.

В соответствии с предлагаемым способом включение и выключение регулирующе го элемента.осуществляют в моменты времени, соответствующие наличию в информационном сигнале интервала, попадание помехи во время которого не приводит к ошибке в исходной информации, при этом

50 обеспечивается электромагнитная совместимость аппаратуры передачи и обработки информации с импульсным источником электропитания.

Структурная схема возможной реализации предлагаемого способа включает источник 1 питания вторичного электропитания (ИВЭ) и питаемую им аппаратуру 2 передачи и обработки информации. ИВЭ 1 состоит из импульсного регулятора 3, импульсного преобразователя (ИП) 4, устройства 5 сравнения и устройства 6 формирования дополнительной импульсной последовательности.

Аппаратура передачи и обработки информации содержит в себе устройства приема, передачи, преобразования информации и другие необходимые узлы, в частности устройство преобразования информации кодер-декодер 7.

Способ осуществляется следующим образом.

Выходное постоянное напряжение U- . импульсного регулятора 3, являющееся выходным напряжением импульсного ИВЭ, подается на ИП 4, где формируется последовательность импульсов, скважность которых определяется величиной выходного напряжения U ИВЭ.

Одновременно устройством 6 формирования дополнительной импульсной последовательности контролируется состояние информационного сигнала (фиг. 2б), обрабатываемого в аппаратуре передачи и обработки информации (точка б, фиг. 1), и затем формируется последовательность импульсов (фиг. 2в), которая подается на устройство 5 сравнения, где эта сформированная последовательность сравнивается с последовательностью, сформированной на выходе ИП 4, В результате сравнения новая импульсная последовательность (фиг. 2г) поступает на вход импульсного регулятора 3, где осуществляет включение и выключение импульсного элемента.

Временные диаграммы, показанные на фиг. 2, отражают работу ИВЭ следующим образом.

Выходное напряжение U.. в импульсном преобразователе .ИП 4 преобразуется в последовательность импульсов (фиг. 2а), соответствующих длительности tit, паузе t t и величине выходного напряжения.

Информационный сигнал (фиг. 2б), обрабатываемый в аппаратуре, анализируется в устройстве 6. Причем для сигнала, в данном случае многопозиционного с запретным интервалом, возможно наличие информационного импульса íà i-й позиции информационного интервала 1ю(„длительностью т„, состоящего из N позиций, длительность каждого из которых ти, и после информационного импульса одна позиция всегда свободна. В соответствии с этим в устl4 ройстве 6 формируется последовательность импульсов (фиг. 2а), в которой импульсы во времени соответствуют запретным интервалам информационного сигнала, т.е. если информационный импульс находится на i-й позиции, то сформированный дополнительный импульс находится на (i+ I)-й позиции.

В результате сравнения двух последовательностей импульсов в устройстве 5 формируется новая регулирующая последовательность импульсов (фиг. 2г), которая подается на регулирующий элемент 3. У этой регулирующей последовательности в отличие от последовательности показанной на (фиг. 2а), момент включения ti сдвинут до (;, момент выключения t2 сдвинут до t2 и т.д., и соответственно эти моменты времени 1, t2 и t3 совпадают с наличием в информационном сигнале запретного интервала.

Если для передачи используется многопозиционный сигнал без запретного интервала, то формирование импульса дополнительной импульсной последовательности производится после информационного импульса и до конца информационного интервала от (i+1) -й до N-й позиции, так как известно, что в пределах информационного интервала 4(» в сигнале возможен только один информационный импульс, находящийся на i-й позиции.

Таким образом, включение и выключение регулирующего элемента обеспечивается

08427 в те моменты времени, когда известно состояние информационного сигнала и, следовательно, помеха на нем аппаратурой передачи и обработки информации исключается.

Формула изобретения

Способ управления регулирующйм элементом импульсного источника вторичного

10 электропитания, системы передачи и обработки информации, при котором включение и выключение регулирующего элемента осуществляют регулирующей последовательностью импульсов, скважность которых соответствует величине выходного напряжения источника электропитания, отличающийся тем, что, с целью обеспечения электромагнитной совместимости источников питания с аппаратурой передачи и обработки информации, анализируют информационный

20 сигнал, сформированный в аппаратуре передачи и обработки информации, формируют дополнительную последовательность импульсов в моменты времени, соответствующие интервалам информационного сигнала, устойчивым к внешним помехам, сравнивают сформированную последовательность импульсов с регулирующей последовательностью импульсов и в моменты их совпадения включают и выключают регулирующий элемент.

1408427

Qeg югн

Иип инр

ы юрйлФ

Сиан.

СО(7®
