Устройство для формирования сигнала подмагничивания

Устройство для формирования сигнала подмагничивания

Иллюстрации

Показать все

Реферат



Изобретение относится к области накопления информации. Цель изобретения - увеличение амплитуды регулирования сигнала подмагничивания и компенсация нелинейных искажений. Для этого происходит шунтирование гармоник сигналов А4 и А5 на резонансном LC-контуре 5 конденсатором 4. При отсутствии конденсатора 4 эти гармоники проникают через LC-контур 5 на выход 7 и тем самым снижают линейность и динамический диапазон устр-ва. Компенсация управляющего сигнала и его гармоник происходит на LC-контуре 5. 2 ил. (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (И) (5D 4

ОПИСАНИЕ ИЭОБРЕТ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4166928/24-10 (22) 24.12.86 (46) 07.07.88. Бюл..У 25 (71) Агрофизический научно-исследовательский институт ВАСХНИЛ (72) Ю.А.Кривомаз (53) 534.852 (088.8) (56) Сухов Н. Динамическое подмагничивание. — Радио, 1983, 1) 5, с.36-40.

Авторское свидетельство СССР

М 1191939, кл. 6 11 В 15/00, 1984. (54) УСТРОЙСТВО ДЛЯ ФОРИИРОВАНИЯ СИГНАЛА ПОДМАГНИЧИВАНИЯ (57) Изобретение относится к области накопления информации. Цель изобретения — увеличение амплитуды регулирования сигнала подмагничивания и компенсация нелинейных искажений. Для этого происходит шунтирование гармоник сигналов А4 и А5 на резонансном

LC-контуре 5 конденсатором 4. При отсутствии конденсатора 4 эти гармоники проникают через LÑ-контур 5 на выход

7 и тем самым снижают линейность и динамический диапазон устр-ва. Компенсация управляющего сигнала и его гармоник происходит на ЬС-контуре 5.

2 ил.! 408451

Изобретение относится к области

1 накопления информации, а именно к устройствам для формирования сигнала подмагничйвания.

Целью изобретения является увели5 чение амплитуды регулиг вания сигнала подмагничивания и компенсация нели нейных искажений.

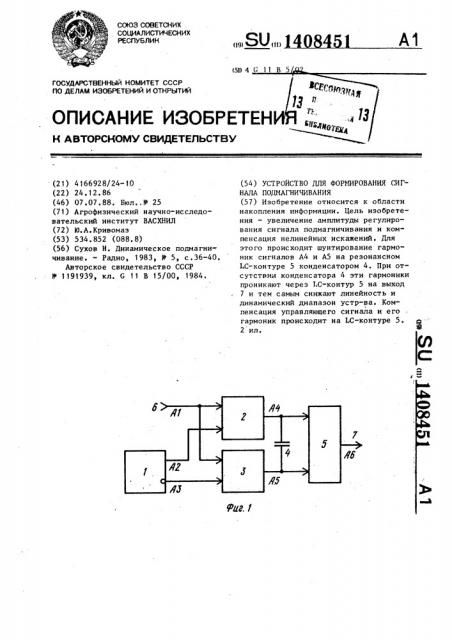

На фиг. 1 приведена функциональная схема устройства для формиро-! вания сигнала подмагничивания; на ; фиг.2 — временные диаграммы его ра боты.

Устройство для формирования сигна — 15 ла подмагничивания содержит генератор 1 подмагничивания, подключенный выходом к одному входу первого усили теля-ограничителя 2, второй усилитель ограничитель 3, конденсатор 4 и па- 2О раллельный резонансный LC-контур 5, а генератор 1 подмагничивания выполнен с инвертирующим выходом, причем второй усилитель-ограничитель 3 под ключен одним входом к инвертирующему 25 выходу генератора 1 подмагничивания, ! другим входом — к другому входу перч вого усилителя-ограничителя 2 и является управляющим входом 6 устройства., !

Второй усилитель-ограничитель 3 также 3О подключен выходом к одним выводам

1 конденсатора 4 и параллельного реэонансного LC — контура 5, другие выводы которого подсоединены к выходу первого усилителя-ограничителя 2. При этом (35 резонансный LC-контур 5 является выходом 7 устройства.

Устройство работает следующим образом.

Сигналы А2 и АЗ от генератора 1 подмагничивания подают на входы усилителей-ограничителей 2 и 3. При этом в отсутствие на управляющем входе 6 управляющего сигнала А1 на выходах ч ,усилителей-ограничителей 2 и 3 сигна45 ! лы А4 и А5 подмагничивания максималь1ны и не искажены (не выходят за поро-! ги ограничения и симметричны), а также находятся в противофазе. На резонансном контуре 5 LC-напряжение максимально. и, следовательно, максимален сигнал подмагничивания А6 на выходе 7. В присутствии сигнала А1 на управляющем входе наступает синхронное смещение усилителей-ограничителей

2 и 3, приводящее к вытеснению за по55 роги ограничения сигналов А1 и А5 и к их уменьшению (на фиг.2 А4 и А5 показаны при отключенном конденсаторе

4), а также к уменьшению суммарного напряжения на 1.С-контуре 5. При этом сигнал А1 на выходах усилителей-ограничителей 2 и 3 компенсируется относительно LC-контура 5, а вследствие этого компенсируются гармоники, возникающие при ограничении сигнала А1, Гармоники, возникающие вследствие ограничения сигналов А4 и А5, шунтируются конденсатором 4 и не проходят на резонансном 1.С-контуре 5. Это позволяет получать высокую линейность коэффициента передачи на сигналах А1 как малого, так и максимального уровней. Детерминированность колебательного процесса в LC-контуре 5 состоянием усилителей-ограничителей

2 и 3 и их высоким быстродействием, обеспечивает высокое. быстродействие всего устройства.

В отсутствие сигнала на входе 6 резонансный LC-контур 5 настраивают на максимум амплитуды сигнала подмагничивания ° IIo конденсатору 4 протекает ток, но его включение или отключение не ведет к значительной расстройке. LC-контура 5. Конденсатор 4 осуществляет шунтирование гармоник сигналов А4 и А5 при их ограничении. При

А1, не равном нулю (при его изменении как в плюс, так и в минус), происходит однозначное ограничение сигналов

А4 и А5 на выходах усилителей-ограничителей 2 и 3. В результате этого на

LC-контуре 5 появляются гармоники, обусловленные искажением этих сигналов А4 м А5, так как они находятся в противофазе, не компенсируются и через конденсатор 4 протекает ток много больший, чем при отсутствии

А1. Таким образом, происходит шунтирование гармоник сигналов А4 и А5 на резонансном LC-контуре 5 конденсатором 4. При отсутствии конденсатора 4 эти гармоники проникают через

LC-контур 5 на выход. 7 и тем самым снижают линейность и динамический диапазон устройства.

Компенсация управляющего сигнала. и его гармоник происходит на ЬСкойтуре 5, т. е. потенциалы, обусловленные управляющим сигналом и его гармониками, на выводах LC-контура

5 изменяются синхронно и в одном направлении, так что ток в I,С-контуре 5 минимален. Гармоники возникают при ограничении сигнала управления. и ес1408451

42 ли усилители-ограничители 2 и 3 симметричны, то симметричны и гармоники.

При максимальном значении Al (как положительном, так и отрицательном напряжении) А4 и А5 имеют прямоуголь5 ную форму и также изменяются синхронно. Поэтому относительно LC-контура 5 происходит компенсация этих сигналов, а также их гармоник, при этом напряже- О ние сигнала Аб на выходе 7 также минимально.

Формула изобретения

Устройство для формирования сигна- 1 ла подмагйичивания, содержащее генера-тор подмагничивания, подключенный выходом к одному входу первого усилителя-ограничителя, о т л и ч а ю щ е— е с я тем, что, с целью увеличения амплитуды регулирования сигнала подмагничивания и компенсации нелинейных искажений, в него введены второй усилитель-ограничитель, конденсатор и параллельный резонансный LC-контур, а генератор подмагничивания выполнен с инвертирующим выходом, причем второй усилитель-ограничитель подключен одним входом к инвертирующему выходу генератора подмагничивания, другим входом — к другому входу первого усилителя-ограничителя и является управ" ляющим входом устройства и выходом. подключен к одним выводам конденсатора и параллельного резонансного LCконтура, другие выводы которых подсоединены к выходу первого усилителя-, ограничителя, при этом параллельный

LC-контур является выходом устройства.
