Устройство для гашения электрической дуги в отключающих аппаратах

Устройство для гашения электрической дуги в отключающих аппаратах

Иллюстрации

Показать все

Реферат



Мо 140846

ГР г- - с 1

Ы Б ЦС". г д

Класс 2!с, 35сз ссср

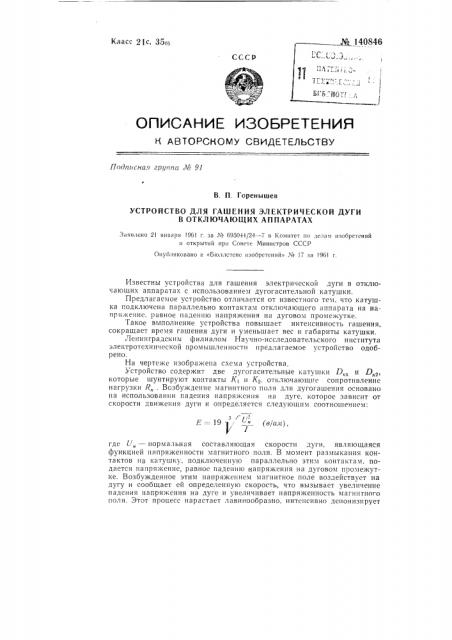

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

Падт сна» грцппа М 91

В. П. Горенышев

УСТРОЙСТВО ДЛЯ ГАШЕНИЯ ЭЛЕКТРИЧЕСКОЙ ДУГИ

В ОТКЛЮЧАЮЩИХ АППАРАТАХ

Заявлено 2! января !96! г. за М 695044/24 — 7 в Комитет по лелам изобретений и открытий при Совете Министров СССР

Опубликовано v. «Бюллетене изобретений» Х 17 за !96! г.

Известны устройства для гашения электрической дуги в отключающих аппаратах с использованием дугогасительной катушки.

Предлагаемое устройство отличается от известного тем, что катушка годключена параллельно контактам отключающего аппарата на напр 51.«eп>tc, равное падени10 напряжения на дуговом промежутке.

Такое выполнение устройства повышает интенсивность гашения, сокращает время гашения дуги и уменьшает вес и габариты катушки.

Ленинградским филиалом Научно-исследовательского института электротехнической промышленности предлагаемое устройство одобрено.

На чертеже изобра>кена схема устройства, Устройство содержит две дугогасительные катушки 17,, и D „ которые шунтируют контакты К, и К>, отключающие сопротивление нагрузки / „. Возбуждение магнитного поля для дугогашения основано на использовании падения напряжения на дуге, которое зависит от скорости движения дуги и определяется следующим соотношением: з

Е =- 19 .у, с " (в/ал), 1 где с/„— нормальная составляющая скорости дуги, являющаяся функцией напряженности магнитного поля. В момент размыкания контактов на катушку, подключенную параллельно этим контактам, подается напряжение, равное падению напряжения на дуговом промежутке. Возбужденное этим напряжением магнитное поле воздействует на дугу и сообщает ей определенную скорость, что вызывает увеличение падения напряжения на дуге и увеличивает напряженность магнитного поля. Этот процесс нарастает лавинообразно, интенсивно деионизирует

М 14084б дуговой промежуток и гасит дугу. Направление движения дуги, получаемое вследствие применения данного устройства, не зависит от изменения направления тока в главной цепи. Данный способ возбуждения магнитного поля применим во всех выключающих аппаратах.

Предмет изобретения

Корректор И. Л. Шпынева

Техред Л Л. Резник

Редактор М, П. Золотарев

Объем О,! 8 и зд.

Цена 4 коп.

Формат бум. 70)(108 />6

Тираж 1200

ЦБТИ ири Комитете по делам изобретений при Совете Министров СССР

Москва, Центр, М, Черкасский пер., д.

Поди. к пен. 20.1Х-61 г

Зак. 9266 открытий

2/6

Типография ЦБТИ Комитета по делам изобретений и открытий прп Совете Министров СССР, Москва, Петровка, )4.

Устройство для гашения электрической дуги в отключающих аппаратах с использованием дугогаситсльной катушки, о т л и ч а ю щ е е с я тем, что, с целью повышения интенсивности гашения, сокращения времени гашения дуги и уменьшения веса и габаритов катушки, последняя подключена параллсльно контактам откл1очающего аппарата HH напря>кение, равное падению напряжения на дуговом проме>кутке.
