Устройство для защиты трехфазной электроустановки от обратного чередования фаз питающей сети

Устройство для защиты трехфазной электроустановки от обратного чередования фаз питающей сети

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и предназначено для использования в системах управления агрегатами и механизмами, критичными к обратному чередованию фаз питающей сети. Цель изобретения - расширение функциональных возможностей путем

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) 01) А1 (5i) 4 Н 02 Н 7 08 7 09

ОПИСАНИЕ ИЗОБРЕТЕНИ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3986564/24-07 (22) 09. 12. 85 (46) 07,07.88, Бюл. 11 - 25 (72) О.Э.Юрковецкий (53) 621,316.925(088.8) (56) Авторское свидетельство СССР

М 955335, кл. Н 02 Н 7/09, 1981.

Авторское свидетельство СССР

У 421087, кл. G 01 R 29/18, Н 02 Н 7/08, 1972. (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ТРЕХФАЗНОЙ ЭЛЕКТРОУСТАНОВКИ ОТ ОБРАТНОГО

ЧЕРЕДОВАНИЯ ФАЗ ПИТАЮЩЕЙ СЕТИ (57) Изобретение относится к электротехнике и предназначено для использования в системах управления агрегатамя и механизмами, критичными к обратному чередованию фаз питаюией сети. Цель изобретения — расширение функциональных возможностей путем

14 отключения фаз электроустановки при обрыве фаз питающей сети. При пос-. туплении через устройство 1 на электроустановку 2 линейных напряжений от сети 3 в последовательности )ф, 2ф, Зф напряжение на управляющем входе 5 ключа 4 опережает по фазе напряжение, приложенное к силовой цепи 6,7, а напряжение на управляющем входе 22 ключа 21 совпадает по фазе с приложенным к силовой цепи

23, 24 ключа 21. Срабатывает реле

26, а реле 29 остается в исходном состоянии. Чередование фаз на выводах эЛектроустановки соответствует ! последовательности )ф, 2ф, Зф, При чередовании фаз сети в последователь0849 ности )ф, Зф, 2ф напряжение на управляющем входе 5 ключа 4 совпадает по фазе с напряжением на силовой цепи 6,7, а напряжение на управляющем входе 22 ключа 2) опережает по фазе напряжение на силовой цепи 23,24 ключа 21. Срабатывает реле 9., реле 26 остается в исходном состоянии. Чередование фаз на выводах электроустановки соответствует заданной последовательности Iф, 2ф, Зф, т.е, сохраняется неизменным при различных чередованиях фаз С. При обрыве любой из фаз 9 и реле 26 остаются в исходном состоянии, предотвращая неполнофазный режим питания электроустановки. 1 ил.

1О

Изобретение относится к электротехнике и предназначено для использования в системах управления агрегатами и механизмами, критичными к об ратному чередованию фаз питающей се(, ти ° (Цель изобретения — расширение функциональных возможностей путем

1 отключения фаз электроустановки при обрыве фазы питающей сети.

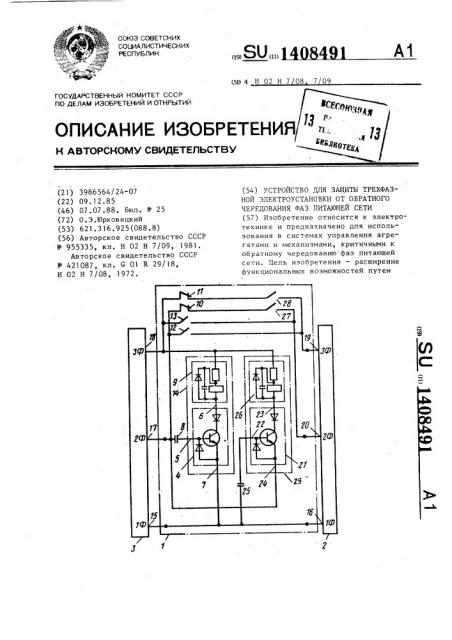

На чертеже представлена схема устройства.

Устройство 1 для защиты трехфазной электроустановки 2 от изменения чередования фаз питающей сети 3 со( держит первый ключ 4 с управляющим первым 5, силовым вторым 6 и общим для управляющей и силовой цепей третьим 7 выводами, первый конденсатор

8 и первое реле 9 с размыкаюшими первым 10 и вторым 11 и замыкающими третьим 12 и четвертым 13 контактами. Первая цепочка 14 из последовательно соединенных обмотки первого реле 9 и силовой цепи 6-7 первого ключа 4 одним концом подсоединена к выводу для подключения к первой фазе 15 питающей сети 3 и к первой фазе !6 электроустановки 2. Первый вывод 5 ключа 4 через конденсатор Я подключен к выводу для подключения к второй фазе !7 питающей сети 3, другой конец цепочки )4 и< дключен к выводу для подключения к третьей фазе 18 питающей сети 3. Третий контакт 2 включен между выводом для подключения к второй фазе 17 питающей сети 3 и выводом для подключения к третьей фазе 19 электроустановки 2. Четвертый контакт 13 включен между выводом для подключения к третьей фазе 18 питающей сети 3 и выводом для подключения к второй фазе 20 электроустановки 2, Первый контакт 10 включен между выводом для подключения к второй фазе

l7 питающей сети 3 и выводом для подключения к второй фазе 20 электроустановки 2. Второй контакт 11 включен между выводом для подключения к третьей фазе 18 питающей сети

3 и выводом для подключения к третьей фазе 19 электроустановки 2. В устройстве имеются второй ключ 2) с управляющим первым 22, силовым вторым 23 и общим для управляющей и силовой цепей третьим 24 выводами, второй конденсатор 25 и второе реле

26 с замыкающими пятым 27 и шестым

28 контактами, Вторая цепочка 29 иэ последовательно соединенных Обмотки второго реле 26 и силовой цепи 2324 нторот ключа 21 включена между

Выводял!и для пОдключения к ВТОрОн !7 и третьей )8 фазам питающей сети 3, Первый вывод 22 второго ключа 21! i < 0 8 4 9 1 через второй конденсатор 25 подключен к выводу для подключения к первой фазе 15 питаюшей сети, пятый контакт

27 включен между вторым выводом первого контакта 10 и выводом для под5 ключения к второй фазе 20 электроустановки. Шестой контакт 28 включен между вторым выводом второго контакта 11 и выводом для подключения к третьей фазе 19 электроустановки 2.

Устройство работает следую(пим образом.

При чередовании линейных напряжений на выводах фаз 15,17,18 питающей сети 3 в последовательности соответственно 1ф, 2ф, Зф и обеспечении фаэосдвигаюшими конденсаторами фазовых

Г

И сдвигов величиной, например, — наяря20 жение на управляющем входе 5 ключа опережает по фазе напряжение, приложенное к его силовой цепи 6, 7, на

2 >1 а напряжение на управляющем входе

22 ключа 21 совпадает по фазе с приложенным к его силовой цепи 23, 24.

В результате срабатывает реле 26, контакты 27 и 28 которого связывают выводы фаз 17 и 18 питающей цепи и соответственно выводы фаз 20 и 19 электроустановки. Чередование на выводах фаз 16,20,19 электроустановки соответствует последовательности 1ф, 2ф, Зф. При чередовании на выводах фаз 15 17 18 сети соответственно 1ф, Зф, 2ф, напряжение на управляющем входе 5 ключа 4 совпадает по фазе с напряжением, приложенным к его силовой цепи 6,7, а напряжение на управляющем входе 22 ключа 21 опережает по фазе напряжение, приложенное к его

2% силовой цепи 23 24 на — —. В резуль-.

3 тате срабатывает реле 9, контакты

12 и 13 которого связывают выводы 17 и 18 питаюшей сети и соответственно выводы фаз 1 9 и 20 электроустановки, а контакты 10 и 11 разрывают цепи замыкаюших контактов 27,28 исполнительного реле 26, обеспечивая тем самым защиту сети от короткого замыкания при одновременном срабатывании реле

9 и 26, Чередование на выводах фаз

16,20,19 электроустановки соответствует последовательности 1ф, 2ф, Зф, 55 т.е. сохраняется неизменным при различных чередованиях фаз питаю(цей сети ° При обрыве одной из фаз питаюШЕ((СЕтц РЕЛЕ»C TR

Таким образом, устройство обеспечивает неизменное чередование фаз на выводах электр»у<т((вовк(т и отключение напряжения при обрыве фаз питающей сети.

Ф и р м у л а l(з о 6 р е т е н и я

Устройство для защиты трехфазной электроуст ановки oT обратного чередования фаз г(ита(о((ей сети, содержа(цее первый ключ с уп равляюшим первым, силовым вторым и обп(им для управляюшей и с((ловой(цепей третьим выводами, первый конденсатор н первое реле с размыкаюшимися первым и вторым и замыканхцими третьим и четвертым контактами, причем первая цепочка из последовательно соединенных обмотки первого реле и си((»вой цепи (Iepvoro ключа одним концом подсоединена к выводу для подкчения к третьей фазе электроустановки, четвертый контакт включен между выводом для подключения к третьей фазе питаюшей сети и выводом для подключения к второй фазе электроустановки, о т л и.ч а ю (ч е е с я тем, что, с целью расширения функциональных возможностей путам отключения фаз электроустановки при обрыве фазы питающей сети, в него введен второй ключ с управляю(пиы первым силовым BTop(IM обшим для y(lpaR.

Составитель О. Орлов

Редактор С. Патрушева Техред А.Кравчук Корректор Л. Патай

Заказ 3357/54

Тираж 650 Подписное

ВНЕ%ПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. ужгород, ул. Проектна», 4 мотки второго реле и силовой цепи второго ключа включена между вывод для подключения к второй и третьей фазам питающей сети, первый вывод второго ключа через второй конденс тор подключен к выводу для подключения к первой фазе питающей сети, пятый контакт включен между вторым первогo KoHTBKTB H выводом для подключения к второй фаэе электроустановки, шестой контакт включен между вторым выводом второго .контакта и выводом для подключения к тре« тьей фазе электроустановки.
