Реферат

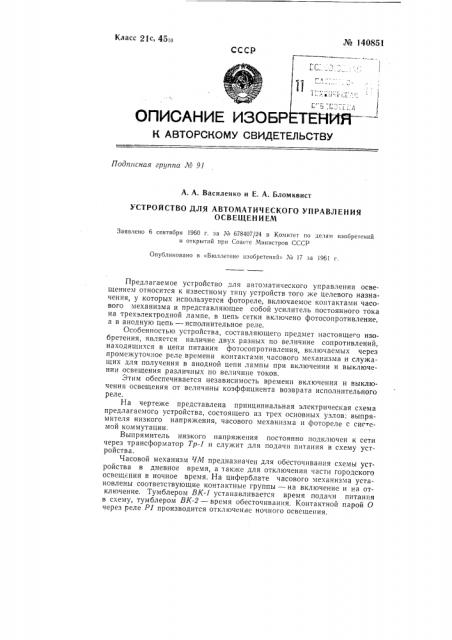

Класс 21с, 451с № 14085!

СССР

ОПИСАНИЕ ИЗОБР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Аг 91

А. А. Василенко и Е. А. Бломквист

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ

ОСВЕЩЕНИЕМ

Заявлено 6 сентября 1960 г. за М 678407/24 в Комитет по делам изобретений и открытий при Совете .Чинистров СССР

Опубликовано в «Бюллетене изобретений» Л 17 за 1961 г.

Предлагаемое устройство для автоматического управления освещением относится к известному типу. устройств того же целевого назначения, у которых используется фотореле, включаемое контактами часового механизма и представляющее собой усилитель постоянного тока на трехэлектродной лампе, в цепь сетки включено фотосопротивление, а в анодную цепь — исполнительное реле.

Особенностью устройства, составляющего предмет настоящего изобретения, является наличие двух разных по величине сопротивлений, находящихся в цепи питания фотосопротивления, включаемых через промежуточное реле времени контактами часового механизма и служащих для получения в анодной цепи лампы при включении и выключении освещения различных по величине токов.

Этим обеспечивается независимость времени включения и выключения освещения от величины коэффициента возврата исполнительного реле. г а чертеже представлена принципиальная электрическая схема ,-3 предлагаемого устройства, состоящего из трех основных узлов: выпрямителя низкого напряжения, часового механизма и фотореле с сис емой коммутации.

Выпрямитель низкого напряжения постоянно подключен к сети через трансформатор Тр-1 и служит для подачи питания в схему устройства.

Часовой механизм ЧМ предназначен для обесточивания схемы устройства в дневное время, а также для отключения части городского освещения в ночное время. На циферблате часового механизма установлены соответствующие контактные группы — на включение и на отключение. Тумблером ВК-1 устанавливается время подачи питания в схему, тумблером ВК-2 — время обесточивания. Контактной парой 0 через реле Р1 производится отключение ночного освещения. № 140851

Подача питания в схему фактически осуществляется с помощью, реле Р .

С органами управления уличным освещением связано реле Р3, срабатывающее после срабатывания реле Р, реле P-. может также управляться кнопками.

Подача питания в схему может производиться также кнопкой КО-1, обесточивание — кнопкой КО-2.

Фотоэлектронное реле представляет собой усилитель постоянного тока, собранный на трехэлектродной лампе. В цепь сетки лампы включено фотосопротивление ФС, в цепь анода — исполнительное реле Р5.

Принцип действия фотореле основан на управлении величиной анодного тока путем изменения напря>кения смещения на управляющей сетке. На управляющую сетку лампы фактически подается два напряжения смещения — начальное и управляющее.

Начальное смещение образуется за счет падения напря>кения на катодном сопротивлении RI и служит для выравнивания характеристики лампы при ее замене или многочасовой работе.

Управляющее напряжение смещения образуется на сопротивлении

И за счет фототока, величина которого зависит от напряжения, подаваемого на цепочку ФС=Я, а также от освещенности фотосопротивления ФС. Питание сеточной и анодной цепей лампы осуществляется выпрямленным напряжением.

Блок питания фотоусилителя собран по схеме феррорезонансного стабилизатора напря>кения, что существенно сказывается на точности работы всего устройства. Последовательно с нитью лампы включен, трансформатор Тр-2, вторичное напряжение которого выпрямляется и пигает реле Р, При сгорании нити лампы реле Р, отпадает — гаснет сигнальная лампа Л, и раздается аварийный сигнал (звонок). Это необходимо для того, чтобы обслуживающий персонал во время перешел на ручное управление освещением.

Как известно, обычные фотореле имеют крупный недостаток, заключающийся в том, что отключение освещения в утренние часы происходиг с «затягиванием» во времени. Это происходит потому, что исполнительное реле, являющееся анодной нагрузкой лампы, имеет малый коэффициент возврата.

В предлагаемом устройстве независимость времени включения и выключения освещения от величины коэффициента возврата исполнительного реле достигается введением, так называемого, компенсационного узла. Принцип действия этого узла заключается в следующем.

Предположим, что исполнительное реле Р, имеет следующие параметры: 1 ср = 6 л а, 1 отп. = 4 ма (разность 1 ср — 1 отп = 2 л а). При этом, для достижения идентичности работы устройства в вечерние и утренние часы необходимо, чтобы в момент включения освещения анодный ток лампы был равен 6 л а, а в момент отклк>чения освещения—

4 ма. При помощи сопротивлений Я и Р4 можно подобрать такие два напря>кения, которые при раздельном питании цепочки ФС = R> создавали бы в анодной цепи лампы ток, равный либо 4 яа, либо 6 л а (при постоянном освещении фотосопротивления ФС) . Раздельная подача этих напряжений осуществляется при помощи реле Р7, Естественно, что смену напря>кений необходимо производить с некоторой задержкой в ; времени, во избежание обратного срабатывания схемы.

Задержка срабатывания реле Р, осуществляется при помощи реле воемени Р .

В момент переброски контактов реле Р7 цепь фотосопротивления кратковременно обесточивается, что приводит к толчкам анодного тока и ложным срабатываниям исполнительного реле Р . Для устранения этого недостатка, сопротивление Я заблокированно конденсатором С.

Зтот конденсатор в момент разрыва цепи фотосопротивления медленно разряжается на сопротивление Р> и устраняет импульсное изменение анодного тока лампы.

Описанный компенсационный узел имеет ту особенность, что установка порогов срабатывания в вечерние и утренние часы производится при реальных условиях работы цепи фотосопротивления, чем исключается влияние таких факторов, как длина проводов питания фотосопротивления ФС и его инерционность.

Реле Р, срабатывает не от исполнительного реле Р;, а от реле Р,, которое работает с задержкой во времени (2 — 3 сек), чем достигается защита выходной цепи устройства от влияния кратковременных засветок (например, молнии).

Для облегчения контроля обслуживающего персонала за работой устройства предусмотрена визуальная (лампы Ль Л и Л,) и звуковая сигнализация (звонок). Звуковая сигнализация действует в момент включения и отключения уличного освещения.

Предмет изобретения

Устройство для автоматического управления освещением с помощью фотореле, включаемого контактами часового механизма и. представляющего собой усилитель постоянного тока на трехэлектродной лампе, в цепь сетки которой включено фотосопротивление, а в анодную цепь— исполнительное реле, о тл ич аю ш еес я тем, что, г целью обеспечения независимости времени включения и выключения освещения от величины коэффициента возврата указанного реле, в цепь питания фотосопвотивления включены два разных по величине сопротивления, включаемых через промежуточное реле времени контактами часового механизма и служащих для получения в анодной цепи лампы при включении и выключении освещения различных по величине токов. № 140851

Вд/

Тр-2

Составитель Л. О. Сольц

Поди. к печ. 13.Х11-61 г

Бак. 12397

Формат 70 X 108 /„

Тираж 1200

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Объем 0,35 изд. л.

Цена 7 коп.

Типография ЦВТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.

Редактор Л. Н. Гольцов Техред А, А. Камышникова Корректор Г. Кудрявцева
