Импульсный транзисторный усилитель

Импульсный транзисторный усилитель

Иллюстрации

Показать все

Реферат



Изобретение относится к области импульсной техники. Импульсный транзисторный усилитель(ИТУ) содержит релаксационный усилитель 5, состояш,ий из фильтра 6 вер.хних частот, усилителя 7 с отсечкой и ограничителя 8, входной и выходной каскады 1, 3 соответственно, предварительный каскад 2 усиления, нагрузку 4. ИТУ имеет расширенную область использования за счет обеспечения его работы на нагрузку как индуктивного, так и е.мкостного характера. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК д114 НОЗ К5 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 940284 (21) 3946827/24-21 (22) 27.08.85 (46) 07.07.88. Бюл. № 25 (72) А, А. Киселев и И. Н. Кобызев (53) 621.318 (088.8) (56) Авторское свидетельство СССР

¹940284,,кл. Н 03 К 5/02, 1983.

ÄÄSUÄÄ 1408527 А 2 (54) ИМПУЛЬСНЫЙ ТРАНЗИСТОРНЫЙ

УСИЛИТЕЛЬ (57) Изобретение относится к области импульсной техники. Импульсный транзисторный усилитель(ИТУ) содержит релаксационный усилитель 5, состоящий из фильтра 6 верхних частот, усилителя 7 с отсечкой и ограничителя 8, входной и выходной каскады 1, 3 соответственно, предварительный каскад 2 усиления, нагрузку 4.

ИТУ имеет расширенную область использования за счет обеспечения его работы на нагрузку как индуктивного, так и емкостного характера. 2 ил.

1408527

Изобретение относится к импульсной технике и является усовершенствованием импульсного транзисторного усилителя по авт. св. № 940284.

Цель изобретения — расширение области применения импульсного транзисторного усилителя за счет обеспечения его работы на нагрузку как индуктивного, так и емкостного характера.

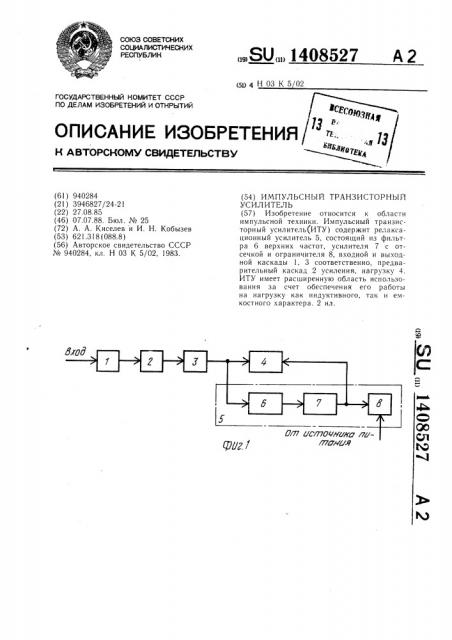

На фиг. 1 изображена блок-схема импульсного транзисторного усилителя; на фиг. 2 — принципиальная схема релаксационного усилителя с цепями подключения к нагрузке.

Импульсный транзисторный усилитель со.держит последовательно соединенные входной каскад 1, предварительный каскад 2

: усиления, выходной каскад 3, соединенный с нагрузкой 4, релаксационный усилитель 5, состоящий из последовательно соединенных фильтра 6 верхних частот, инвертирующего 20 усилителя 7 с отсечкой и ограничителя 8.

Вход фильтра 6 верхних частот соединен с выходом выходного каскада 3, а выход инвертирующего усилителя 7 с отсечкой — с вторым выводом нагрузки 4.

Нагрузка 4 может иметь или емкостной, или индуктивный, или смешанный характер. Фильтр 6 верхних частот известен и состоит из четырех конденсаторов

9 — 12 и четырех резисторов 13 — 16. Инвертирующий усилитель 7 с отсечкой построен по двухтактной схеме и состоит из двух пар транзисторов 17, 18 и 19, 20, и четырех резисторов 13-16, входящих в состав фильтра 6 верхних частот. Транзисторы 17, 18 и 19, 20 в парах отличаются разным типом проводимости (п — р — и — 17, 19, р — и — р — 18, 20), причем коллекторы как транзисторов 17, 18, так и

,транзисторов 19, 20 соединены между собой и подключены к шинам 21, 22 второго входа нагрузки 4. К шинам 23 и 24 первого входа нагрузки 4 подается сигнал с выходного каскада 3. Эмиттеры транзисторов 7 и 19 подключены к шине 25 источника питания, эмиттеры транзисторов

18 и 20 подключены к шине 26 источника питания, а резисторы 13 — 16 включены между базами транзисторов 17 — 20 соответственно и шинами 25 и 26 источника питания. Ограничитель 8 известен и состоит из диодов 27 — 30.

Усилитель работает следующим образом.

Входной сигнал в виде положительных и отрицательных импульсов подается на входной каскад 1, который разделяет положительные и отрицательные импульсы по цепям усиления положительных и отрицательных импульсов предварительного каскада 2 усиления, в котором производится 55 предварительное усиление входного сигнала.

В выходном каскаде 3 положительные и отрицательные импульсы окончательно усиливаются по напряжению с последующей подачей на первый вход нагрузки 4. Скачок напряжения, соответствующий фронту или срезу входного импульса, который выделяется на нагрузке 4 и превышает уровень отсечки инвертирующего усилителя 7 с отсечкой, усиливается релаксационным усилителем 5 с положительной параллельной обратной связью по напряжению через нагрузку 4, что обеспечивает более быстрый перезаряд емкости нагрузки и улучшает форму выходного импульса.

Рассмотрим работу релаксационного усилителя 5 отдельно для случаев формирования среза и фронта импульса. Отрицательный перепад напряжения, формируемый на шине 24 первого входа нагрузки 4, через конденсатор 12 и резистор 16 фильтра 6 верхних частот открывает транзистор 20, усиливается им и, поступая на шину 22 второго входа нагрузки 4, выделяется там в виде положительного перепада напряжения. Этим положительным перепадом напряжения через конденсатор 9 резистор 13 фильтра 6 верхних частот открывается транзистор 17, что приводит к увеличению тока через нагрузку и увеличению крутизны отрицательного перепада напряжений на ней, на шине 21 второго входа.

Последнее приводит к ускорению процесса открывания транзистора 20, росту тока через него, а значит, и через нагрузку и т. д.

Аналогично повторяются процессы при поступлении на вход фильтра 6 высоких частот положительного перепада напряжения. Только в этом случае открывается вторая пара транзисторов 17, 18, входящих в инвертирующий усилитель 7, построенный по двухтактной схеме. При достижении фронтом или срезом формируемых импульсов положительной или отрицательной амплитуды, определяемой величиной напряжения источника питания, происходит их двухстороннее ограничение ограничителем

8 с целью исключения переколебаний в начале положительной и отрицательной вершин формируемых импульсов.

Режим отсечки в инвертирующем усилителе 7 с отсечкой создается путем подачи соответствующих запирающих потенциалов на базе транзисторов 17 — 20 с помощью резисторов 13 — 16 и предотвращает срабатывание релаксационного усилителя 5 по шумам. Работа импульсного транзисторного усилителя не имеет принципиальных различий при формировании импульсов на нагрузке любого характера реактивности.

Предлагаемый импульсный транзисторный усилитель позволяет расширить функциональные возможности за счет обеспечения его работы на нагрузку как индуктивного, так и емкостного характера.

1408527

0 86/л7

//ого жк

CL7dD

Составитель В. Пятецкий

Редактор Н. Тупица Техред И. Верес Корректор М. Шароши

Заказ 3360/56 Тираж 928 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Г1роизводственно-полиграфическое предприятие, г.. Ужгород, ул. Проектная, 4

Формула изобретения

Импульсный транзисторный усилитель, по авт. св. № 940284, отличающийся тем, что, с целью расширения области применения за счет обеспечения возможности его работы на нагрузку как индуктивного, так и емкостного характера, в него введен релаксационный усилитель, содержащий соединенные последовательно фильтр верхних частот, усилитель с отсечкой и ограничитель, причем вход фильтра верхних частот соединен с выходом выходного каскада, а выход усилителя с отсечкой — с вторым выводом нагрузки.

/77 l/ÑOwurru

Щ7ОЯ
