Реферат



Изобретение может использоваться для контроля кгачества печатных плат, при анализе аэрофотоснимков и т.д. и обеспечивает повьппение вероятности выделения сигнала дефектных областей при произвольном распределении яркостей изображения. Устр-во содержит АЦП 1, блок 2 центрирования по зонам видеосигнала (ВС) и формирователь 3 ТВ-сигнала. АЦП 1 преобразует ВС эталонного изображения в N- разрядный двоичный позиционный код. При этом диапазон изменений эталонного ВС разбивается на-N непересекающихся областей, каждой из которых соответствует логическая 1 только в одном определенном разряде кода. Этот код управляет ключами 4 блока 2. Обрабатываемый ВС поступает на блок 2 синхронно с поступлением на АЩ1 1 эталонного ВС. Напряжение, снимаемое с резистора 6, равно разности между обрабатываемым ВС и средним значением, соотв. той области эталонного ВС, которая коммутируется соотв. ключом 4. В результате на формирователь 3 поступает сигнал, соотв. областям обрабатьшаемого изображения, отсутствующим в ВС эталонного изображения. Формирователь 3 преобразует этот сигнал в однополярный. 2 ил. с IS tf: с

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

42 Al (19) (1!) (5у 4 Н 04 N 7/18 С 06 К 9/68

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

®свсщ, РЛДН олислник изовреткния ;

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ " МОХЕ, (21) 4070327/24-09 (22) 10. 01. 86 (46) 07 ° 07. 88. Бюл. У 25 (7 1) МГУ им. М.В.Ломоносова (72) В.А.Антонюк, С.С.Задорожный и Ю.П.Пытьев (53) 621.397 (088.8) (56) Авторское свидетельство СССР

В 737966 кл. G 06 К 9/00, 1975.

Жовинский В.Н., Арховский В.Ф.

Корреляционные устройства. М,:

Энергия, 1974, с. 70--73, 146-148. (54) УСТРОЙСТВО ДЛЯ ВЫДЕЛЕНИЯ СИГНАЛА ДЕФЕКТНЫХ ОБЛАСТЕЙ ТЕЛЕВИЗИОННОГО ИЗОБРАЖЕНИЯ (57) Изобретение может использоваться для контроля качества печатных плат, при анализе аэрофотоснимков и т.д. и обеспечивает повышение вероятности выделения сигнала дефектных областей при произвольном распределении .яркостей изображения. Устр-во содержит АЦП 1, блок 2 центрирования по зонам видеосигнала (ВС) и формирователь 3 ТВ-сигнала. АЦП 1 преобразует ВС эталонного изображения в Кразрядный двоичный позиционный код.

При этом диапазон изменений эталонного ВС разбивается íà-N непересекающихся областей, каждой из которых соответствует логическая "1" только в одном определенном разряде кода.

Этот код управляет ключами 4 блока 2.

Обрабатываемый ВС поступает на блок

2 синхронно с поступлением на АЦП 1 эталонного ВС. Напряжение, снимаемое с резистора 6, равно разности между обрабатываемым ВС и средним значением соотв. той области эталонного ВС, которая коммутируется соотв. ключом 4.

В результате на формирователь 3 поступает сигнал, соотв. областям обрабатываемого изображения, отсутствующим в ВС эталонного изображения.

Формирователь 3 преобразует этот сигнал в однополярный. 2 ил.

1408542

Изобретение, относится к телевизионной (ТВ) технике и может быть использовано в производстве для контроля качества печатных плат фото1

5 шаблонов микросхем по их изображениям, при анализе и интерпретации аэрофотоснимков в народном хозяйстве.

Цель изобретения- повышение вероятности выделения сигнала дефектных областей при произвольном распределении яркостей изображения.

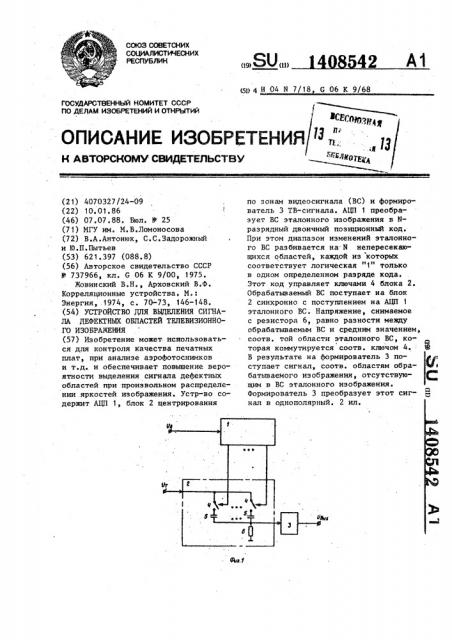

На фиг. 1 изображена структурная электрическая схема устройства для выделения сигнала дефектных областей ТВ ; на фиг. 2 — диаграммы напряжений.

Устройство для выделения сигнала дефектных областей ТВ изображения содержит (фиг. 1) аналогово-цифровой преобразователь (АЦП) 1, блок 2 центрирования по зонам видеосигнала и формирователь 3 ТВ сигнала. Блок 2 содержит N ключей 4, N конденсаторов 5 и резистор 6. 25

Устройство работает следующим образом.

АЦП 1 преобразует видеосигнал этапонного изображения (фиг. 2а) в

N-разрядный двоичный позиционный ( код так, что весь диапазон изменений эталонного видеосигнала оказывается разбитым иа М непересекающихся областей (фиг. 2б). Каждой области соответствует наличие логической "1" только в одном определенном разряде кода. Этот код поступает на управ-! ляющие входы N ключей 4 и управляет ! их работой. Каждый из N конденсато ров 5 и резистор 6 образуют одну из ветвей вычисления центрированного по соответствующей области эталона сигнала. В каждый момент времени включена только одна из ветвей. На вход блока 2 (фиг. 2 в) подается видеосиг45 нал обрабатываемого изображения, который является периодической функцией времени. Ее период равен длительности кадра включая время обратного хода). На вход АЦП 1 видеосигнал эталонного изображения подается синхронно с обрабатываемым, тем самым обеспечивается периодичность входного воздействия на N каналов блока 2, При этом напряжение, снимаемое с резистора 6 (Avr. 2r), равно разности между входным обрабатываемым сигналом и средним значением, взятым по области эталона, которая в данный момент выбрана АЦП 1 и коммутируется ключом 4. Поэтому на вход формирователя 3 поступает сигнал, имеющий минимальное значение в среднеквадратичном смысле. В этом сигнале присутствуют только области обрабатываемого изображения, отсутствующие в видеосигнале эталонного иэображения.

Далее сигнал поступает на вход формирователя 3 ТВ сигнала, где он превращается в однополярный сигнал (фиг. 2д), например, путем пропускания через выпрямитель. При необходимости к сигналу могут быть добавлены синхронизирующие импульсы.

При визуализации выходного сигнала дефектные участки обрабатываемого изображения выглядят значительно ярче фона.

Формула и з обретения

Устройство для выделения сигнала дефектных областей телевизионного изображения, содержащее аналого-цифровой преобразователь с N выходами, вход которого является входом видеосигнала эталонного изображения, и блок центрирования по зочам видеосигнала, включающий N ключей, аналоговые входы которых объединены и являются входом видеосигнала обрабатываемого иэображения, а выходы подключены к первым обкладкам конденсаторов, вторые обкладки которых объединены и через резистор соединены с .общей шиной питания, о т л и ч а ю щ е е с я тем, что, с целью повышения вероятности выделения сигнала дефектных областсй при произвольном распределении яркостей изображения, точка соединения вторых абкладок конденсаторов и резистора соединена с входом введенного формирователя телевизионного сигнала, причем N выходов аналогоцифрового преобразователя соединены непосредственно с управляющими входами И ключей.
