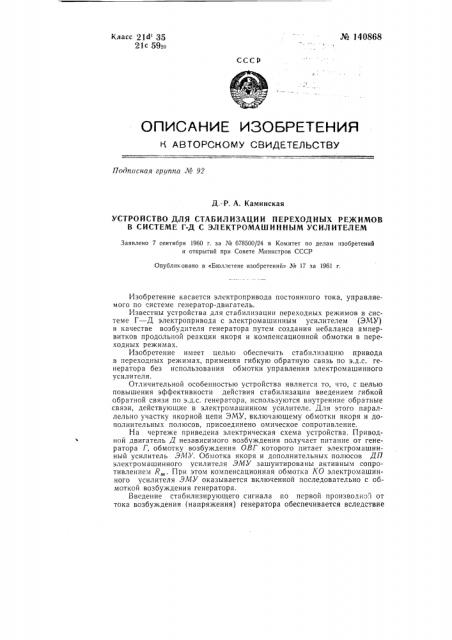

№ 140868

Класс 21d 35

21с 59и ссср

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Лодппсная гриппа Лгв 92

Д.-P. А. Каминская

УСТРОЙСТВО ДЛЯ СТАБИЛИЗАЦИИ ПЕРЕХОДНЫХ РЕЖИМОВ

В СИСТЕМЕ ГД С ЭЛЕКТРОМАШИННЫМ УСИЛИТЕЛЕМ

Заявлено 7 сентября 1960 г. за № 678500/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» Л" 17 за 1961 г.

Изобретение касается электропривода постоянного тока, управляемого по системе генератор-двигатель.

Известны устройства для стабилизации переходных режимов в системе à — Д электропривода с электромашинным усилителем (ЭМУ) в качестве возбудителя генератора путем создания небаланса ампервитков продольной реакции якоря и компенсационной обмотки в переходных режимах.

Изобретение имеет целью обеспечить стабилизацию привода в переходных режимах, применяя гибкую обратную связь по э.д.с. генератора без использования обмотки управления электромашинного усилителя.

Отличительной особенностью устройства является то, что, с целью повышения эффективности действия стабилизации введением гибкой обратной связи по э.д.с. генератора, используются внутренние обратные связи, действующие в электромашинном усилителе. Для этого параллельно участку якорной цепи ЭМУ, включающему обмотки якоря и дополнительных полюсов, присоединено омическое сопротивление.

На чертеже приведена электрическая схема устройства. Приводной двигатель Д независимого возбуждения получает питание от генератора I; обмотку возбуждения OBI которого питает электромашинный усилитель З.й1У. Обмотка якоря и дополнительных полюсов ДЛ электромашинного усилителя ЗМУ зашунтированы активным сопротивлением R . При этом компенсационная обмотка КО электромашинного усилителя ЗМУ оказывается включенной последовательно с обмоткой возбуждения генератора.

Введение стабилизирующего сигнала по первой производной от тока возбуждения (напряжения) генератора обеспечивается вследствие

¹ 140868 изменения степени компенсации реакции якоря ЗМУ в переходном режиме.

Величина активного сопротивления R„, выбирается исходя из необходимой степени компенсации реакции якоря ЗМУ в установившемся режиме. В переходном режиме работы привода, например, при нарастании напряжения генератора, появляется резкая недокомпенсация реакции якоря 3 ИУ, поскольку ток в компенсационной обмотке ЗМУ равный току в обмотке возбу>кдения генератора, нарастает медленнее, чем ток якоря ЗМУ. Поток недокомпенсации оказывается пропорциональным первой производной от напряжения генератора, что и обусловливает введение в систему управления необходимого сигнала стабилизации, Предлагаемое устройство с точки зрения наладки и регулировки схемы уступает устройствам с мостовой стабилизацией, тем не менее оно может найти применение в тех случаях, когда требуемое количество обмоток управления электромашинного усилителя недостато шо.

Предмет изобретения

Устройство для стабилизации переходных режимов в системе à — Д с электромашинным усилителем (ЗМУ) в качестве возбудителя генератора путем создания небаланса ампервитков продольной реакции якоря и компенсационной обмотки в переходных режимах, отл ич а ю щ е е с я тем, что, с целью повышения эффективности действия стабилизации введением гибкой обратной связи по э.д.с. генератора, параллельно участку якорной цепи ЭМУ, включающему обмотки якоря и дополнительных полюсов, присоединено омическое сопротивление.
