№ 140898 ге:.;.„.

Класс 21е, 25о1

Ссср т" . тм

1 р: г. -;;-:"-...

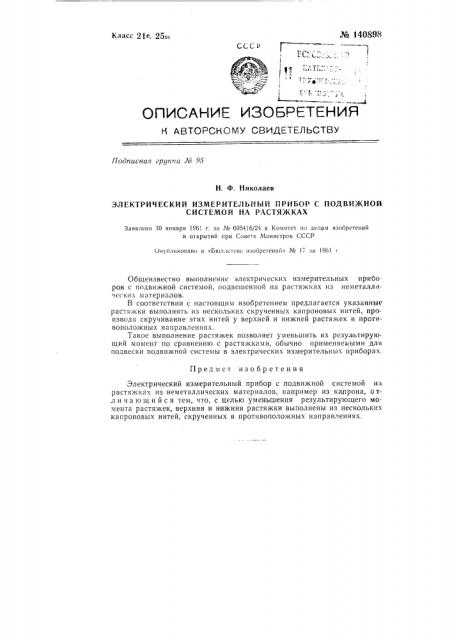

1 (ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л9 95

Н. Ф. Николаев

ЭЛЕКТРИЧЕСКИЙ ИЗМЕРИТЕЛЬНЫЙ ПРИБОР С ПОДВИЖНОЙ

СИСТЕМОЙ HA РАСТЯЖКАХ

Заявлено 30 января 1961 г. за № 695416/24 в Комитет ио делам изооретений и открытий ири Совете Министров СССР

Оирбликовано в «Бюллетене изобретений» № 17 за !961 г

Общеизвестно выполнение электрических измерительных прибо ров с подвижной системой, подвешенной на растяжках из неметаллических материалов.

В соответствии с настоящим изобретением предлагается указанные растяжки выполнять из нескольких скрученных капроновых нитей, производя скручивание этих нитей у верхней и нижней растяжек в противоположных направлениях.

Такое выполнение растяжек позволяет уменьшить их результирующий момент по сравнению с растяжками, обычно применяемыми для подвески подвижной системы в электрических измерительных приборах.

Предмет изобретения

Электрический измерительный прибор с подвижной системой на растяжках из неметаллических материалов, например из капрона, отл и ч а ю шийся тем, что, с целью уменьшения результирующего момента растя>кек, верхняя и нижняя растяжки выполнены из нескольких капроновых нитей, скрученных в противоположных направлениях.
