Устройство для регистрации процесса свертывания крови

Устройство для регистрации процесса свертывания крови

Иллюстрации

Показать все

Реферат



Изобретение относится к медицине , предназначено для диагностики нарушений процесса свертывания крови. Цель изобретения - повьппение точности регистрации процесса свертывания крови за счет изменения ее вязкости. Для этого используют устройство, работающее следующим образом. Кювету 1 для крови заполняют свертывающейся кровью и в нее вводят газопровод 2 с тарельчатой втулкой 3. Насосом 4 периодически создают повышенное давление в газопроводе, в котором обра-. зуется пульсирующая газовал полость. При жидком состоянии крови она не оказывает сопротивления колебаниям поверхности газовой полости. При свертывании крови ее вязкость возрастает и сопротивление смещению границы раздела газ - кровь увеличивается , что фиксируется регистратором 5. Затем происходит объемное сжатие (ретракция) кровяного сгустка, объем газовой полости уменыпается еще больше , давление в газопроводе возрастает пропорционально ретракции кровяного сгустка, окончание этого процесса фиксирует регистратор по максимапьномт, изменению давления в газовой полости . I ИЛв г (Л

СОЮЗ СОВЕТСКИХ

СОЩИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) А) (51) 4 А 61 В 5/05

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСН0МУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3981450/28-14 (22) 20.11.85 (46) 15.07.88. Бюп. )1 26 (75) В.Ф. Русяев (53) 615.471 (088.8) (56) Патент Японии Р 61-10777, кл. G 01 N 33/86, опублик. 1986. (54) УСТРОЙСТВО ДЛЯ РЕГИСТРАЦИИ ПРОUECCA СВЕРТЫВАНИЯ КРОВИ (57) Изобретение относится к медицине, предназначено для диагностики нарушений процесса свертывания крови.

Цель изобретения - повьппение точности регистрации процессе свертывания крови sa счет изменения ее вязкости.

Для этого используют устройство, работающее следующим образом. Кювету 1 для крови заполняют свертывающейся кровью и в нее вводят газопровод 2 с тарельчатой втулкой 3. Насосом 4 периодически создают повышенное дав ление в газопроводе, в котором образуется пульсирующая газовая полость.

При жидком состоянии крови она не оказывает сопротивления колебаниям поверхности газовой полости. При свертывании крови ее вязкость возрастает и сопротивление смещению границы раздела газ кровь увеличивается, что фиксируется регистратором

5. Зятем происходит объемное сжатие ретракция) кровяного сгустка, объем газовой полости уменыпается еще больше, давление в газопроводе возрастает пропорционально ретракции кровяного сгустка, окончание этого процесса фиксирует регистратор по максимальному изменению давления в газовой полости. l ил.

1409224

Формула изобретения

Составитель А. Филатов

Техред А.Кравчук Корректор В. Гирняк

Редактор М. Бандура

Тираж 655 Подписное

Закав 3413/5

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к медицине и может быть использовано для диагностики нарушений процесса свертывания крови.

Целью изобретения является повышение точности регистрации процесса свертывания крови путем изменения ее вязкости

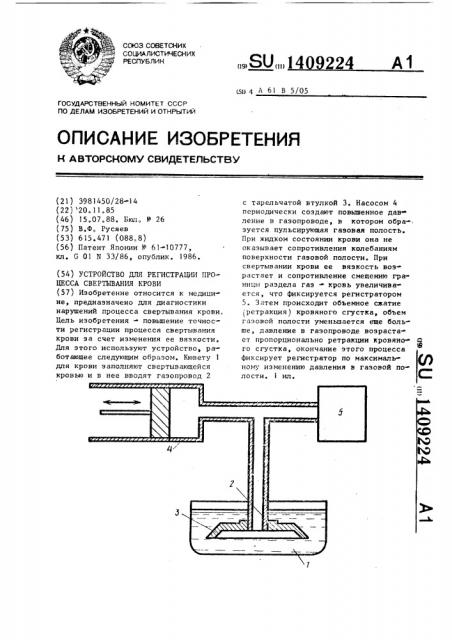

На чертеже схематически представлено предлагаемое устройство.

Устройство для регистрации процесса свертывания крови содержит квювету 1 для крови, в которой размещен газопровод 2 с тарельчатой втулкой 3, 15 а с другой стороны к газопроводу 2 подсоединен насос 4 и регистратор 5.

Устройство для регистрации процесса свертывания крови работает следующим образом, 20

Кювета 1 для крови заполняется свертывающейся кровью и в нее вводит- ся газопровод 2 с тарельчатой втулкой 3. Далее насосом 4 периодически создается повышенное давление в газо- 25 проводе 2, в котором образуется пульсирующая газовая полость.

Когда кровь находится в жидком состоянии, она не оказывает существенного сопротивления колебаниям по- 30 верхности газовой полости. Как толь1 ко кровь начинает свертываться, ее вязкость возрастает и сопротивление смещению границы раздела газ — кровь увеличивается, а изменение давления газа фиксируется регистратором 5. В дальнейшем происходит объемное сжатие (ретракция) кровяного сгустка, сцепленного с тарельчатой втулкой 3, объем газовой полости уменьшается еще больше, давление в газопроводе 2 sosрастает пропорционально ретракции кровяного сгустка. Окончание процесса ретракции кровяного сгустка фиксируется регистратором 5 по максимальному изменению давления в газовой полости.

Устройство для регистрации процесса свертывания крови, содержащее кювету дпя крови, регистрирующее устройство, о т л и ч а ю щ е е с я тем, что, с целью повышения точности регистрации процесса свертывания крови путем изменения ее вязкости, оно снабжено насосом, соединенным с газопроводом, который одним концом соединен с регистрирующим устройством, а на другом его конце размещена тарельчатая втулка, расположенная в кювете.
