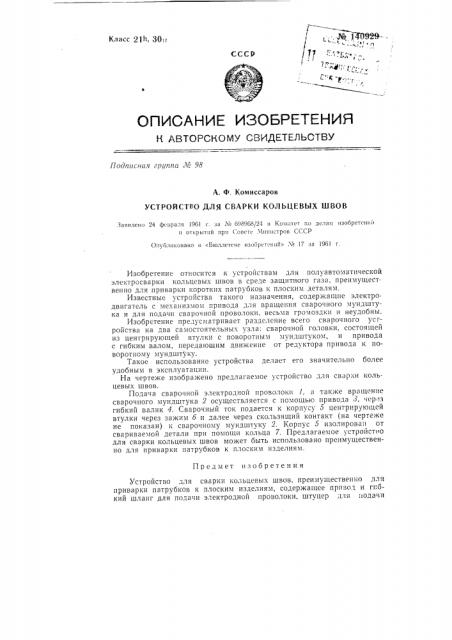

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Оод гиснал группа М 98

A. Ф. Комиссаров

УСТРОЙСТВО ДЛЯ СВАРКИ КОЛЬЦЕВЫХ ШВОВ

Заявлено 24 ф враля 1961 с, за М 698968/24 в Комитет по делам изобретении и открытий при (.овете Министров CCCP

Опубликовано в «БюллетеHL изобретений» ¹ 17 за 1961 г.

Изобретение относится к устройствам для полуавтоматической электросварки кольцевых швов в среде защитного газа, преимущественно для приварки коротких патрубков к плоским деталям.

Известные устройства такого назначения, содержащие электродвигатель с механизмом привода для вращения сварочного мундштука и для подачи сварочной проволоки, весьма громоздки и неудобны.

Изобретение предусматривает разделение всего сварочного усгройства на два самостоятельны. узла: сварочной головки, состоящей из центрирующей втулки с поворотным мундштуком, и привода с гибким валом, передающим движение от редуктора привода к поворотному мундштуку.

Такое использование устройства делает его значительно более удобным в эксплуатации.

На чертеже изображено предлагаемое устройство для сварки кольцевых швов.

Подача сварочной электродной проволоки 1, а также вращение сварочного мундштука 2 осуществляется с помогцью привода о . чер: з гибкий валик 4. Сварочный ток подается к корпусу 5 центрирующей втулки через зажим б и далее через скользящий контакт (на чертеже не показан) к сварочному мундштуку 2. Корпус 5 изолирован от свариваемой детали при помощи кольца 7. Предлагаемое устройство для сварки кольцевых швов может быть использовано преимущественно для приварки патрубков к плоским изделиям.

Предмет изобретения

Устройство для сварки кольцевых швов, преимущественно для приварки патрубков к плоским изделиям, содержащее привод и гибкий шланг для подачи электродной проволоки, штуцер для подачи № 140929

Составитель Б. В. Олендзкий

Корректор В. Андрианова

Редактор 3. А. Москвина Техред А, Л. Резник

Формат бум. 70XI08I/ .

Тираж 1 !00

ЦБТИ при Комитете по делам изооретений и открытий прп Совете Министров СССР

Москва, Центр, М. т!сркасскнй пер., д. 2/G

Поди. к печ. 12.Х11-61 г

Ззк. 12176

Объем 0,18 изд. л.

Цена коп.

Типограф,EEE ЦБТИ Комитета по делам изобретений и о1крытпй прп Сове-е Министров СССР, Москва, Петровка, 14. защитного газа в зону сварки и поворотный изогнутый мундштук для направления электрода в зону сварного шва, о тл и ч а ю ще е с я тем, %TO, C ПЕЛЬЮ УПРОЩЕНИЯ KOEICTPQKLIHH, МУНДШТУК FACT 1HOBiiPEI Н LIPEIfPHрующей втулке, вставляемой B подлежащий сварке патрубок, и поворачивается при сварке с помощью гибкого вала, связанного с приводом.
