Изобретение позволяет повысить эффективность тренировки боксеров путем моделирования реальных перемещений противника. Устройство содерясит поворотную стойку с консолями. На консолях установлены объекты удара.Один из объектов удара выполнены в виде качающихся манекенов. Манекены установлены на консоли через коромысло. Устройство позволяет осуществлять тренировку нескольким спортсменам. Оно моделирует прямые удары, преследование цели с атакующей, ответной и встречной формами ведения боя.З з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (Н) (50 4 А 63 В 69 34

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTVM (21) 404 7096/ 28-1 2 (22) 02.04.86 (46) 15.07.88. Бюл . Ф 26 (75) В.Л.Родионов (53) 685.68(088.8) (56) Патент Германии У 702044, кл. 77 а 69/24, 1941. (54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ БОКСЕРОВ РОДИОНОВА В.Л. (57) Изобретение позволяет повысить эффективность тренировки боксеров путем моделирования реальных перемещений противника, Устройство содержит поворотную стойку с консолями. На консолях установлены объекты удара. Один из объектов удара выполнены в виде качающихся манекенов. Манекены установлены на консоли через коромысло. Устройство позволяет осуществлять тренировку нескольким спортсменам. Оно моделирует прямые удары, преследование цели с атакующей, ответной и встречной формами ведения боя ° 3 s.ï. ф — Jib) 3 H JI

1409300

Изобретение относится к спорту, а именно к устройствам для тренировки боксеров.

Целью изобретения является повыше5 ние эффективности тренировки путем моделирования реальных перемещений противника.

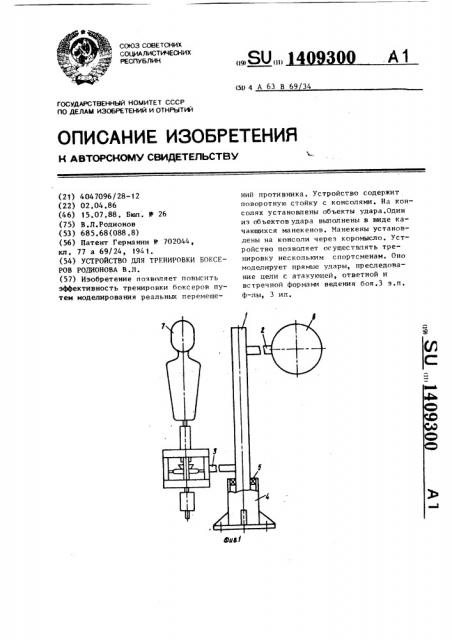

На фиг. 1 изображено устройство, вид сбоку; на фиг ° 2 — то же, вид 1ð сверху; на фиг. 3 — разрез А-А на фиг. 2.

Устройство содержит стойку 1 с двумя консолями 2 и 3. Стойка установлена с возможностью вращения в 15 .трубе-опоре 4 через подшипник 5.

На верхней консоли 2 смонтированы упругие подушки 6. Качающиеся манекены

7 смонтированы на коромысле 8, установленном на нижней консоли 3. Пос- 2р ледняя снабжена вертикальной осью 9, на которой коромысло 8 может поворачиваться. Угол поворота коромысла 8 ограничен амортизаторами 10, установленными на консоли 3. 25

Предлагаемый комбинированный тренажер предназначен для одновременной работы на нем трех боксеров. Один спортсмен отрабатывает прямые удары и комбинации из них на упругой подуш-30 ке, приводя стойку с консолями во вращение и как бы преследуя отходящего противника ° Другой боксер тренируется на качающемся манекене, преследуя его и совершенствуя приемы атаки, 3 включающие боковые удары и комбинации с ними, чем обеспечивает фланговые перемещения манекенов на коромысле. Третий спортсмен отрабатывает

l приемы встречной и ответной формы 4р ведения боя на втором манекене, как бы отступая от противника, и также обеспечивает фланговые перемещения манекенов.

Устройство позволяет совершенст- 45 вовать на упругих подушках прямые удары и комбинации из них при преследовании цели, а на манекенах — приемы атакующей, ответной и встречной форм ведения боя в условиях постоянного и разнообразного маневрирования противника, а также позволяет совершенствовать все виды одиночных ударов в серии ударов в атакующей, встречной и ответной формах в тесной координации с работой ног, развивать реакцию на движение противника, чувства дистанции и момента удара, точность, быстроту и силу удара, внимание и ловкость в условиях маневрирования противника, максимально близких к реальным.

Устройство обеспечивает возможность тренирующимся спортсменам отрабатывать практически любые предполагаемые варианты ведения боя против вероятного противника, легко и быстро моделировать некоторые особенности противника и характера его действий, ставить перед собой определенные задачи (выбор атакующих или контратакующих средств, переход от атаки к защите и встречным ударам или от встречных ударов к атакующим действиям и т.д.) и рационально решать их в ходе высокоманевренного боя с манекенами.Кроме того, предлагаемое устройство обеспечивает вырабатывание, формирование и совершенствование навыков рациональных динамических действий при различных пространственных эволюциях тренирующихся спортсменов, манекенов и упругих боксерских подушек, Все это повышает эффективность тренировки.

Формула изобретения

1. Устройство для тренировки боксеров, содержащее установленные на стойке с возможностью поворота консоли, несущие упругие объекты удара, отличающееся тем, что, с целью повышения эффективности тренировки путем моделирования реальных перемещений противника, по меньшей мере на одной из консолей объекты удара установлены через коромысло.

2. Устройство по и. 1, о т л и ч а ю щ е е с я тем, что ось поворота коромысла установлена на консоли вертикально.

3. Устройство пп п. 1, и т л и ч а ю щ е е с я тем, что оно имеет ограничители поворота коромысла.

4. Устройство по и. 1, о т л и ч а ю ш е е с я тем, что смонтированные на коромысле объекты удара выппллены в виде качающихся манекенов.

14 09300
