Ванна для лужения

Ванна для лужения

Иллюстрации

Показать все

Реферат



Изобретение относится к технологическому оборудованию для производства радиоаппаратуры, в частности для лужения металлизированных плат. Целью изобретения является сокращение расхода припоя и улучшение качества лужения. Ванна содержит перфорированную пластину с механизмом вертикального перемещения. Имеется также крышка 4 с конусообразной вогнутой нижней поверхностью и эквидистантно расположенной подвижной перфорированной перегородкой 8. Внутренние полости крышки заполнены теплоизоляционным материалом . Такое выполнение обеспечивает уменьшение площади зеркала припоя, равномерное распределение температуры припоя и удаление шлаков со стенок ванны. 1 з.п. ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1 у 4 В 23 К 3 06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ б д

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4128263/25-27 (22) 20.06.86 (46) 15.07.88. Бюл. № 26 (72) И. И. Охотников и .Д. П. Яровиков (53) 621.791.366 (088.8) (56) Авторское свидетельство СССР № 1110568, кл. В 23 К 3/06, 1982. (54) ВАННА ДЛЯ ЛУЖЕНИЯ (57) Изобретение относится к технологическому оборудованию для производства радиоаппаратуры, в частности для лужения металлизированных плат. Целью изобретения является сокращение расхода припоя

„„SU„„1409422 А 1 и улучшение качества лужения. Ванна содержит перфорированную пластину с механизмом вертикального перемещения. Имеется также крышка 4 с конусообразной вогнутой нижней поверхностью и эквидистантно расположенной подвижной перфорированной перегородкой 8. Внутренние полости крышки заполнены теплоизоляционным материалом. Такое выполнение обеспечивает уменьшение площади зеркала припоя, равномерное распределение температуры припоя и удаление шлаков со стенок ванны. 1 з.п. ф-лы, 2 ил.

1409422

Изобретение относится к технологическому оборудованию для производства радиоаппаратуры, в частности для лужения и пайки металлизированных плат.

Целью изобретения является сокращение расхода серебряного припоя и улучшение качества лужения.

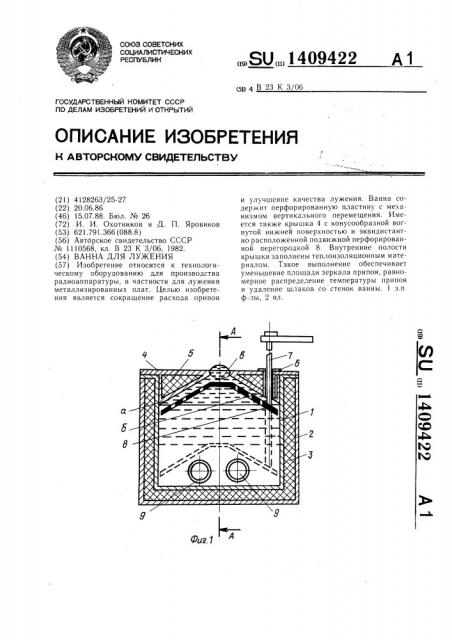

На фиг. 1 схематически изображено предлагаемое устройство; на фиг. 2 — разрез

А — А на фиг. 1.

Устройство состоит из ванны 1, установленной в корпусе 2 с теплоизоляционным материалом 3, например, на основе асбеста, и крышки 4 с нижней конусообразной поверхностью. Внутренние полости 5 крышки, также заполненные теплоизоляционным материалом, имеют в поперечном сечении форму треугольника с гипотенузой а или б, обращенной к припою, и вершиной, расположенной в плоскости отверстия в для прохождения облуживаемых деталей. В направляющей 6 крышки установлен шток 7 с закрепленной на нем перфорированной пластиной 8, форма которой повторяет форму нижней поверхности крышки. У дна ванны расположены нагревательные элементы 9.

Устройство работает следующим образом.

Ванна 1 заполнена припоем таким образом, чтобы над прорезью В был выпуклый мениск расплавленного припоя, что достигается добавлением определенного коли чества припоя в ванну 1 и изготовлением крышки 4 из материала, не смачиваю.щегося припоем, например, из нержавею, щей стали или титанового сплава.

Пластина 8 с отверстиями, находящаяся в верхнем положении, начинает ускоренное движение вниз от штока 7 (привод механизма вертикального перемещения не показан). При этом от давления, создавае мого пластиной 8 на припой, последний будет струями через отверстия в пластине перетекать в верхнюю часть ванны 1, смывая при этом накапливающийся шлак от флюса с нижних наклонных поверхностей а и б, который всплывает через прорезь в на поверхность зеркала припоя. При этом одновременно происходит выравнивание температуры припоя по высоте ванны. Затем скребком, смонтированным либо на поворотном столе перед облуживаемыми деталями, либо другим иным способом (не показано), снимают шлак с поверхности зеркала припоя, причем на поверхности выпуклого мениска всегда остается жидкая часть несгоревшего флюса, поступившего в припой вместе с деталью, которая защищает серебряный припой от окисления.

Затем происходит окунание детали в расплавленный припой со скоростью, определяемой технологическим процессом, и выдержка детали в припое. В это время пластина 8 с отверстиями опять начинает ускоренное движение вниз, а струи припоя омывают

10 поверхности детали и вновь перемешивают припой в верхней части ванны, выравнивая его температуру. Затем происходит подъем детали со скоростью, соответствующей технологическому процессу, и медленный подъем пластины 8 с отверстиями штоком 7. При этом в верхней части из-за медленного движения пластины припой не выплескивается через отверстие в, а спокойно перетекает в нижнюю часть.

В предлагаемой конструкции очистка зер20 кала припоя скребком может совершаться через несколько циклов окунания, если детали мелкие, или через каждый цикл, если детали крупные, — в зависимости от количества образующегося шлака и грязи, которые удаляются мягким скребком, например, фторопластовой пленкой, с поверхности зеркала припоя, а затем с поверхности крышки ванны в емкость, установленную за ванной.

Использование ванны позволяет сократить расход серебряного припоя за счет уменьшения до необходимого минимума площади зеркала припоя, повысить качество лужения благодаря равномерному распределению температуры в объеме ванны.

Формула изобретения

1. Ванна для лужения, содержащая перфорированную пластину, снабженную механизмом вертикального перемещения, отличающаяся тем, что, с целью сокращения

40 расхода припоя и улучшения качества лужения, она снабжена неподвижной крышкой с конусообразной нижней поверхностью и отверстием для прохода облуживаемых деталей, при этом перфорированная пластина

„выполнена по форме нижней поверхности крышки.

2. Ванна по п. i, отличающаяся тем, что внутренние полости крышки заполнены теплоизоляционным материалом, например асбестом.

1409422

Составитель E. Тютченкова

P еда кто р Э. Сл ига н Техред И. Верес Корректор,Л. Патай

Заказ 3432/15 Тираж 921 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
