Реферат



Изобретение относится к транспортным средства.м для перевозки легковесных грузов . Цель изобретения - расширение функциональных воз.можностей и упрош.ение конструкции. Прицепное транспортное средство содержит раму со стойками, лебедки, ограждающие гибкие тяги. Гибкие тяги, закрепленные в лебедках, выполнены с возможностью соединения верхних частей стоек . Ограждающие гибкие тяги выполнены в виде петлевых стропов, связывающих поочередно расположенные на раме скобы и гибкие тяги, закрепленные в лебедках. 5 ил.

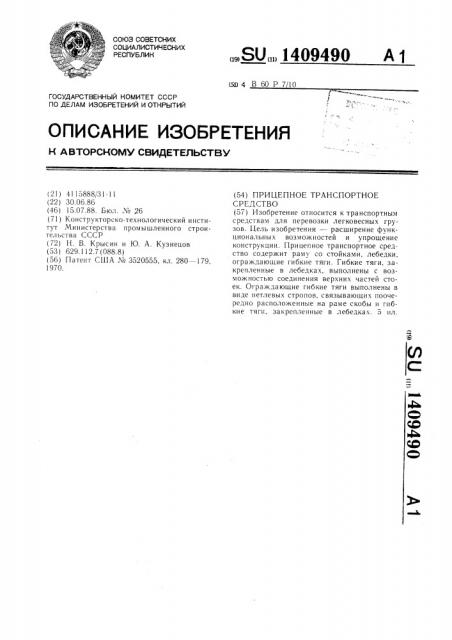

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (504 В 60 Р 710

7 «ь, 1

Ю

«

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H Д BTOPCHOMY СВИДЕТЕЛЬСТВУ

4йь

CO

CO одев

СС0

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И. ОТНРЫТИЙ (21) 4115888!31-11 (22) 30.06.86 (46) 15.07.88. Бюл. № 26 (71) Конструкторско-технологический институт Министерства промышленного строительства СССР (72) Н. В. Крысин и Ю. А. Кузнецов (53) 629.112.7 (088.8) (56) Патент США ¹ 3520555, кл. 280 — 179, 1970.

ÄÄSUÄÄ 1409490 А1 (54) ПРИЦЕПНОЕ ТРАНСПОРТНОЕ

СРЕДСТВО (57) Изобретение относится к транспортным с редствам для пере возки легковесных грузов. Цель изобретения — расширение функциональных возможностей и упрощение конструкции. Прицепное транспортное средство содержит раму со стойками, лебедки, ограждающие гибкие тяги. Гибкие тяги, закрепленные в лебедках, выполнены с возможностью соединения верхних частей стоек. Ограждающие гибкие тяги выполнены в виде петлевых стропов, связываюших поочередно расположенные на раме скобы и гибкие тяги, закрепленные в лебедках. 5 ил.

1409490

Изобретение относится к транспорту, в частности к транспортным средствам для перевозки легковесных грузов.

Цель изобретения — расширение функциональных возможностей и упрощение конструкции.

На фиг. 1 схематически показано предлаггемое прицепное транспортное средство, вид сбоку; на фиг. 2 — узел 1 на фиг. 1 (выносной элемент скобы); на фиг. 3 — узел

II на фиг. 1 (выносной элемент проушины крепления стропа); на фиг. 4 — узел 111 на фиг. 1 (выносной элемент каната); на фиг. 5 — узел IV на фиг. 1 (выносной элемент проушины крепления каната).

Прицепное транспортное средство содержит низкорамную платформу 1 и две крайние грузонесущие площадки, соответственно переднюю 2 и заднюю 3, совместно образующие собой раму, на которой установлены выдвижные ограничительные стройки 4, лебедки 5, а по бокам расположены скобы 6. 20

На крайних грузонесущих площадках рамы имеются проушины 7. Канат 8 одним концом крепится на барабаны лебедки 5 и пропускается через верхнюю часть выдвижных ограничительных стоек 4, расположенных на крайних площадках 2 и 3, а вторым концом крепится за палец 9, установленный в проушинах 10, расположенных в задней части

// / //// площадки 3. В проушинах 7 при помощи пальцев 11 крепятся концы петлевого стропа

12, который поочередно соединяет ограждающими гибкими тягами в виде равнобедренных треугольников скобы 6 и канат 8.

При натяжении каната 8 лебедкой 5 образуется боковое ограждение, которое используется для перевозки легковесных штучных грузов. Петлевой строп может быть легко демонтирован, для чего ослабляют лебедкой 5 натяжение каната 8, раскрепляют концы стропа 12 в проушинах 7, снимают строп и убирают в инструментальный ящик, а канат 8 используют для крепления объемных грузов с шириной, больше габаритной ширины транспортного средства.

Фор чула изобретения

Прицепное транспортное средство, содержащее раму со стойками, лебедки, ограждающие гибкие тяги, отличающееся тем, что, с целью расширения функциональных возможностей и упрощения конструкции гибкие тяги, закрепленные в лебедках, выполнены с возможностью соединения верхних частей стоек, а ограждающие гибкие тяги выполнены в виде петлевых стропов, связывающих поочередно расположенные на раме скобы и гибкие тяги, закрепленные в лебедках.

1409490 фыг5
