Устройство для поштучной выдачи цилиндрических изделий

Устройство для поштучной выдачи цилиндрических изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для хранения межоперационных запасов заготовок и их поштучной выдачи к последующему оборудованию поточных линий лесной и деревообрабатывающей промьпиленности, машиностроения. Цель изобретения - повышение производительности за счет сокращения времени переналадки на различный диаметр изделий. Устройство имеет приводной отсекатель 4, состоящий из эле.ментов 5 с соосными отверстиями, в которые в.ходит палец 7, перемещаемый штангой 16, установленной шарнирно на ра.ме и кине.матически связанной через -ролик 14 и неравноплечие рычаги 13 с толкателями 12, на которые воздействуют изделия. Возврат пальца в исходное положение производится соленоидом 8 при нахождении отсекателя в нижнем положении. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1409553 А 1 (д 4 В 65 С1 59 2

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTGPCHOMY СВИДЕТЕПЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4178984/27-11 (22) 07.01.87 (46) 15.07.88. Бюл. № 26 (71) Марийский политехнический институт им. А. М. Горького (72) А. Н. Чемоданов (53) 621.798.4 (088.8) (56) Авторское свидетельство СССР № 889175, кл. В 21 С 1/32, 1980. (54) УСТРОЙСТВО ДЛЯ ПОШТУЧНОЙ

ВЫДАЧИ ЦИЛИНДРИЧЕСКИХ ИЗДЕЛИЙ (57) Изобретение относится к устройствам для хранения межоперационных запасов заготовок и их поштучной выдачи к последующему оборудованию поточных линий лесной и деревообрабатывающей HpoMbllllленности, машиностроения. Цель изобретения — повышение производительности за счет сокращения времени переналадки на различный диаметр изделий. Устройство имеет приводной отсекатель 4, состоящий из элементов 5 с соосными отверстиями. в которые входит палец 7, перемещаемый штангой 16, установленной шарнирно на раме и кинематически связанной через ролик 14 и неравноплечие рычаги 13 с толкателями 12, на которые воздействуют изделия. Возврат пальца в исходное положение производится соленоидом 8 при нахождении отсекателя в нижнем положении.

2 ил.

1409553

Формула изобретения

10 х х (I

/

Составитель Г. Сарычева

Редактор М. Бнндура Техред И. Верес Корректор В. Бутяга.lа((з 3 14 l, 2 . Тираж 787 Подписное!

ll l ill: 01 I (i(" (арг(венного комитета (..CCP по делам изобретений и открытий (З(ГЗ5, Москва, Ж вЂ” 85, Раушская наб., д. 4/5 ч(,(.; дет1((ни((-(их(играфичеекое предприятие, г. Ужгород, ул. Проектная, 4

И зобретение относится к оборудованию ля поштучной выдачи цилиндрических изелий и может быть использовано в лесной и деревообрабатывающей промышленности, машиностроении.

Цель изобретения — повышение производительности за счет сокрашения времени переналадки на различный диаметр изделий.

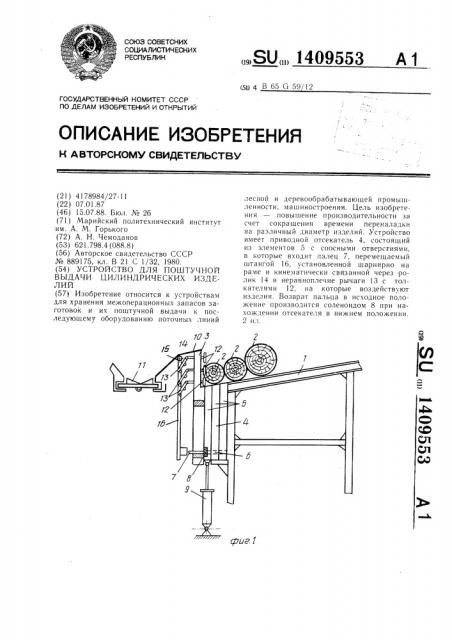

На фиг. 1 показано предлагаемое устройство, вид сбоку; на фиг. 2 — — механизм выдвижения элементов отсекателя.

Устройство для поштучной выдачи цилиндрических изделий содержит наклонные направляюшие 1 для изделий 2, упор 3, отсекатель 4, состояший из нескольких элементов 5 с соосными отверстиями 6, подвижный в горизонтальном направлении па Ioö 7 и соленоид 8, связанный с паль,цем 7, связанный с отсекателем 4 гидроцHJlHII;Ið 9, отводной скат 10 с приемным (транспортером 11,-механизм выдвижения эле (ментов отсекателя, состояпгий из толкатеI,лей 12, кинематически связанных через неравнонлечие рычаги 13 и ролики 14 с шарнирно закрепленной на оси 15 штангой 16. Длина плеч рычагов, связанных с роликами штанги 16, уменьшается от верхнего рычага к нижнему.

Устройство работает следующим образом.

На направляюгцих 1 расположены изде(лия 2, крайнее из которых соприкасается с упором 3 и в зависимости от своегo диаметра воздействует на один из толкателей 12, который через свой неравноплечий рычаг 13 нажимает на ролик 14, закрепленный на штанге 16, и поворачивает ее на оси 15. Тяга воздействует ,, llB палец 7 и перемещает его в отверс, тие б, соединяя им столько элементом 5, ITo гнирина отсекателя 4 будет соответ(l ствовать диаметру крайней заготовки, Отсе1, катель 4 перемещается гидроцилиндром 9 вверх и выдаст изделие на отво.iHQH скат 10 и приемному транспортеру !1. 110O,IE. опускания отсекателя в нижнее положение включается цепь соленоида 8, который выдвигает палец 7 из- отверстия б, разъединяя элементы 5. После этого к упору 3 подходит очередное изделие, заказывает при помощи соответствующего толкателя 12 необходимую ширину отсекателя 4 и цикл повторяется снова.

Устройство для поштучной выдачи цилиндрических изделий, содержашее смонтированные на раме накопитель с наклонными направляющими для изделий, установленные в конце последних упор и выполненный из смонтированных с возможностью независимого перемещения от привода в вертикальной плоскости элементов отсекатель, отличающееся тем. что, с целью повышения производительности за счет со20 крашения времени переналадки на различный диаметр изделий, оно снабжено расположенными внутри упора перпендикулярно упорной поверхности один над другим толкателями, обращенными одними концами навстречу изделиям, шарнирно закрепленной на раме одним концом штангой с размешенными на ней друг над другом роликами, неравноплечими рычагами, размещенными друг над другом в вертикальной плоскости с возможностью взаимодействия одними плечами, имеющими уменьшаюшуюся от верхнего к нижнему рычагу длину, с роликами штанги, а другими шарнирно прикрепленными к другим концам толкателей, и связанным с соленоидом пальцем, установленным на раме с возможностью горизонтального перемещения и взаимодействия одним концом с нижней частью штанги, а со стороны другого конца с возможностью захода в выполненные в элементах отсекателя соосно друг другу отверстия.
