Опора козлового крана

Опора козлового крана

Иллюстрации

Показать все

Реферат



Изобретение относится к подъемнотранспортному машиностроению, а именно к опорам козлового крана. Цель изобретения - повышение безопасности работы. Опора содержит две наклонные стойки I, соединенные горизонтальной стяжкой 2 в нижней части, и предохранительное приспособление , включающее свободно висящий в плоскости стяжки гибкий элемент 3, закрепленный концами на опоре и связанный пружинами 4 с концевыми участками стяжки. Наличие гибкого элемента между стойками опоры крана обеспечивает восприятие нагрузок от падающих грузов и тем самым защищает стяжку от повреждений . 2 3. п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1409576 А 1 (50 4 В 66 С 19/00, 15/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4198200/31 1! (22) 30.12.86 (46) 15.07.88. Бюл. ¹ 26 (7! ) Казанский инженерно-строительный институт (72) И. Л. Ку. нецов и И. Э. Файзуллин (53) 621.874 (088.8) (56) Абрамович И. И. и др. Козловые краны общего назначения. М.: Машиностроение, 1983, с. 85. (54) ОПОРА КОЗЛОВОГО КРАНА (57) Изобретение относится к подъемнотранспортному машиностроению, а именно к опорам козлового крана. Цель изобретения — повышение безопасности работы. Опора содержит две наклонные стойки 1, соединенные горизонтальной стяжкой 2 в нижней части, и предохранительное приспособление, включающее свободно висящий в плоскости стяжки гибкий элемент 3, закрепленный концами на опоре и связанный пружинами 4 с концевыми участками стяжки. Наличие гибкого элемента между стойками опоры крана обеспечивает восприятие нагрузок от падающих грузов и тем самым защищает стяжку от повреждений. 2 з. п. ф-лы, 3 ил.

140957б

Формула изобретения

Со тавитедь В. Преображенская ! с, iлктоj> Vl. ?>а)iäì!)>) Техред И. Версс Корректор Л. Обрмнар

3;):-)из 3443 29 Тираж 69! !?одписное

БИИИПИ рос>дар< тнснного комитета С< ОР по дсяам изобретений и открытий ! !3035, )Чосква, >К вЂ” 35, Раун)ская наб., д. 4/5

?!роизводственно-нолнгрпфияеское предприятие, г. Ужгород, Ул: Проектная, 4

Изобретение относится к подьгмно-транспортному машиностроению, в частности к предохранительным устройствам козловых кранов.

Цель изобретения — повышение безо-! пасности работы.

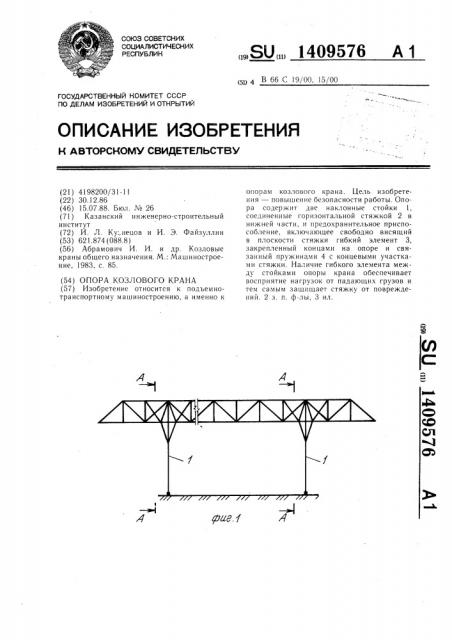

На фиг. 1 изображен козловой кран, !!Общий вид; на фиг. 2 — сечение Л вЂ” А на фиг. 1 (ветвь гибкого элемента соединена концами стяжки); на фиг. 3 — — ro же, етвь гибкого элемента соединена со стерж«ями.

Опора козлового крана содержит две аклонные стойки 1, соединенные горизональной стяжкой 2, и предохранительное стройство, состоящее из гибкого элемента 3, акрепленного концами иа опоре и связан«Ого пружинами 4 со стяжкой 2.

КОнцы гибкого э. !емента 3 мОжнО закреить в верхней части стоек l, а ветвь го — — в средней части соединить пружиами 4 с концами стяжки 2.

Опора может быть снабжена наклоными стержнями 5, одни концы которых акреплены в точке соединения стяжек 2 стоек 1, другие связаны с гибким лементом 3.

Наличие гибкого элемента между стойка)и опоры крана обеспечивает восприятие нагрузок от падающих грузов и тем самым защищает стяжку от повреждений.

1. Опора козлового крана, содержащая две наклонные стойки, соединенные горизонтальной стяжкой в нижней части, и предохранительное приспособление, отличшощаяся тем, что, с целью повышения безопасности работь), предохранительное приспособление содержит свободно висящий в плоскости стяжки гибкий элемент, закрепленный концами на стойках и связанный пружинами с концевыми участками стяжки.

2. Опора по п. 1, отличающаяся тем, что концы гибкого элемента закреплены в верхней части стоек, а ветвь гибкого элемента в средней части соединена пружинами с концами стяжки, при этом длина

20 гиокого элемента больше длины стяжки.

3. Опора по и. 1, отличающаяся тем, что она снабжена наклонными внутрь, к поперечной оси опоры, стержнями, одними концами закрепленными в точке соединения стяжек и стоек, а другими связанными с гибким элементом, при этом длина гибкого элемента меньше длины стяжки.
