Зонд для измерения температуры газа в шахте доменной печи

Зонд для измерения температуры газа в шахте доменной печи

Иллюстрации

Показать все

Реферат



Изобретение относится к черной металлургии, в частности к доменному производству, и может быть использовано в устройствах для контроля работы доменных печей. Цель изобретения - повьшение точности измерения температуры газа. Зонд в исходном состоянии вводят в радиальном направлении в шахту доменной печи. Радиационный экрай 3 полностью введен в измерительную головку 2, что исключает возможность забивания сквозных отверстий 4 продуктами доменной плавки. При достижении заданной точки из мерения направление движения зонда изменяют и начинают выводит его из печи. За счет выступающей части конуса 8 вадвигается тонкостенный радиационный экран 3, через отверстия 4 которого доменный газ просасьшается через термопару 6 и подается далее для отбора проб газа . В этом момент производится измерения температуры газа. .Процесс измерения заканчивается, когда измерительная головка 2 входит в кладку печи. Применение изобретения позволит повысить точность, а также автоматизировать процесс измерения температуры газа. 2 ил. С

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

5 А1 (19) (И1 (59 4 С 21 В 7/24

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ь

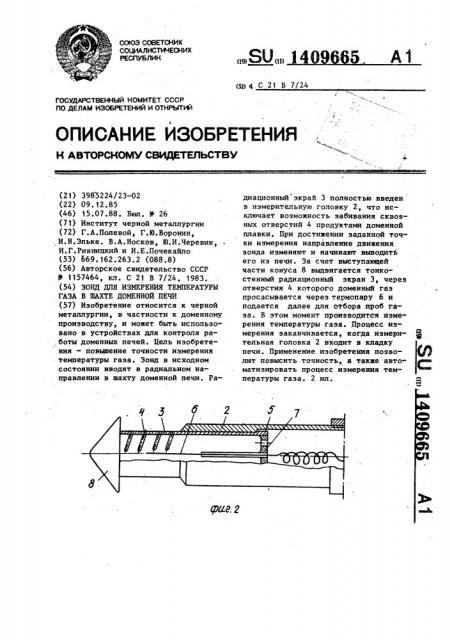

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3985224/23-02 (22) 09. 12. 85 (46) 15.07.88. Вюл. У 26 (71) Институт черной металлургии (72) Г.А.Полевой, Г.Ю.Воронин, И.Н.Эльке. В.А.Носков, Ю.И.Черевик, И.Г.Ризницкий и И.Е.Почекайло (53) 569.162.263.2 (088.8) (56) Авторское свидетельство СССР

Ф 1157464, кл. С 21 В 7/24. 1983. (54) ЗОНД ДЛЯ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ . ГАЗА В ШАХТЕ ДОМЕННОЙ ПЕЧИ (57) Изобретение относится к черной металлургии, в частности к доменному производству, и может быть использовано в устройствах для контроля работы доменных печей. Цель изобретения — повышение точности измерения температуры газа. Зонд в исходном состоянии вводят в радиальном направлении в шахту доменной печи. Радиационный экрай 3 полностью введен в измерительную головку 2, что ис- . ключает возможность забивания сквозных отверстий 4 продуктами доменной плавки. При достижении заданной точки измерения направление движения зонда изменяют и начинают выводит1(его из печи. 3а счет выступающей части конуса 8 выдвигается тонкостенный радиационный зкран 3, через отверстия 4 которого доменный газ просасывается через термопару 6 и подается далее для отбора проб rasa. В зтом момент производится измерения температуры rasa. Процесс измерения заканчивается, когда измери- ф тельная головка 2 входит в кладку печи. Применение изобретения позволит повысить точность, а также автоматизировать процесс измерения температуры газа. 2 ил.

1 1409665 2

ВНИИПИ Заказ 3457/27 Тираж 545 Подписное

Произв..-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 (|

Изобретение относится к черной ( металлургии, в частности к доменному производству, и может быть использовано в устройствах для контроля работы доменных печей.

Цель изобретения - повышение точ,ности измерения температуры газа.

На фиг. 1 представлен общий вид зонда, в исходном положении; на фиг. 2 — то же, в рабочем положении.

Зонд содержит водоохлаждаемый корпус 1, в передней части которого разещена измерительная головка 2 с тоностенным радиационным экраном 3, вы- 15 олненным со сквознымн отверстиями 4 ограничителем 5, жестко закрепленой термопарой б с фиксатором 7 и. ащитным конусом 8.

Защитный конус 8 жестко закреплен 2р а торцовой части радиационного экпаа 3 и выполнен диаметром, равным аметру корпуса 1.

Зонд работает следующим образом.

Зонд в исходном положении вводят радиальном направлении s шахту доенной печи; Радиационный экран 3 олностью введен в измерительную гоовку 2, тем самым исключается забиание сквозных отверстий 4 продуктадоменной плавки. Когда зонд досигает нужной точки измерения в печи, аправление движения зонда изменяют начинают выводить его из печи. В тот момент за счет выступающей часи защитного конуса 8 выдвигается на 35 еобходимую длину тонкостенный радиаонный экран 3, через входные сквозе отверстия 4 которого доменный газ просасывается через термопару 6 и подается далее для отбора проб газа, В этот момент производится измерение температуры газа.

Процесс измерения заканчивается, когда измерительная головка 2 входит в кладку печи. При проведении .следующего цикла измерений происходит "эаталкивание" экрана 3 за счет торцового давления внутри зонда при движении его от периферии к центру.

Применение изобретения в условиях доменного производства позволяет повысить точность, а также автоматизировать процесс измерения температуры газа.

Формула изобретения

Зонд для измерения температуры газа в шахте доменной печи, содержащий водоохлаждаемый корпус, измерительную головку, на оси которой установлена термопара, защитный конус, отличающийся тем, что, с целью повьппения точности.измерения температуры газа, зонд снабжен тонкостенным радиационным экраном, выполненным со сквозными отверстиями и ограничителем в хвостовой части,,при этом радиационный экран установлен с воэможностью выдвижения из измерительной головки, а защитный конус выполнен с диаметром, равным диаметру корпуса зонда и жестко закреплен на торцовой части радиационного зкра на.
