Способ изготовления облицовочного картона для гипсокартонных листов

Способ изготовления облицовочного картона для гипсокартонных листов

Иллюстрации

Показать все

Реферат



Изобретение относится к целлюлозно-бумажной промьппленности и позволяет улучшить потребительские двойства картона за счет повышения его шероховатости со стороны, примыкающей к гипсовому сердечнику. Покровный слой картона формуют из сульфатной небеленой целлюлозы, проклеенной канифольным клеем. Средние слоИ . формуют из макулатурной массы смешанных марок, проклеенной канифольным клеем . Нижний слой картона формуют из суль- . фатной целлюлозы из опилок и отходов сор- 3 . тирования целлюлозы или из смеси ее с другими волокнистыми полуфабрикатами. (// Массу для нижнего слоя проклеивают канифольным клеем. 1 табл.

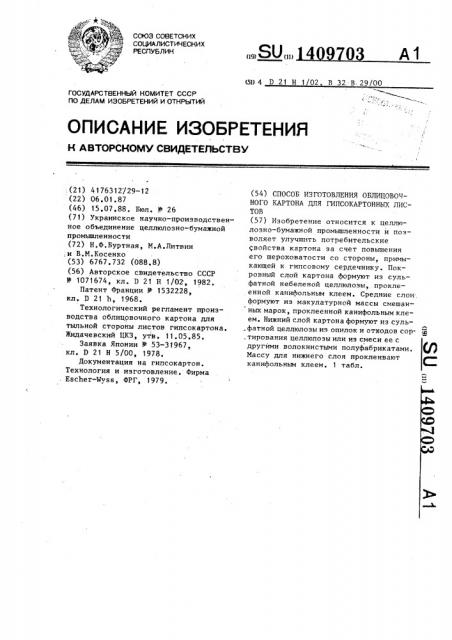

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

0 А1 цвЯ0 в 4

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

; (21) 4176312/29-12 (22) 06.01.87 (46) 15.07,88. Бюл. Р 26 (71) Украинское научно-производственное объединение целлюлозно-бумажной промьппленности (72) Н.Ф.Буртная, М.А.Литвин ,и В.М.Косенко (53) 6767.732 (088.8) (56) Авторское свидетельство СССР

У 1071674, кл. D 21 Н 1/02, 1982.

Патент Франции Р 1532228, кл. D 21 h, 1968.

Технологический регламент производства облицовочного картона для тыльной стороны листов гипсокартона.

Жидачевский ЦКЗ, утв . 11.05.85.

Заявка Японии 1п 53-31967, кл. D 21 Н 5/00, 1978 °

Документация на гипсокартон.

Технология и изготовление. Фирма . Escher-Wyss, ФРГ, 1979. (51) 4 D 21 Н 1 02. В 32-В- 29/00 (54) СПОСОБ ИЗГОТОВЛЕНИЯ ОБЛИЦОВОЧНОГО КАРТОНА ДЛЯ ГИПСОКАРТОННЫХ ЛИСТОВ (57) Изобретение относится к целлюлозно-бумажной промьппленности и позволяет улучшить потребительские свойства картона за счет повышения его шероховатости со стороны, примыкающей к гипсовому сердечнику. Покровный слой картона формуют из сульфатной небеленой целлюлозы,.проклеенной канифольным клеем. Средние слои. формуют из макулатурной массы смешанных марок, проклеенной канифольным клеем. Нижний слой картона формуют из суль. фатной целлюлозы из опилок и отходов сор- с> . тирования целлюлозы или из смеси ее с другими волокнистыми полуфабрикатами.

Массу для нижнего слоя проклеивают С канифольным клеем. 1 табл. 1409703

Необходимое количество массы заем поступает в,машинный бассейн, онцентрация массы в котором 3,0,5Х. Затем массу через регулятор онцентрации смесительным насосом по1 ают на тонкую очистку, потом разбавяют водой до концентрации 0,3-0,57. 40 подают на вакуум-формеры КДМ.

Композиционный состав средних

Слоев картона состоит из макулатурной массы с> ешанных марок.

Макулатуру распускают в гидрораз- 45 ивателе, затем подают на магнитный сепаратор, после чего она поступает бассейн. Затем массу подают на очистители высокой концентрации, . где удаляют тяжелые загрязнения, Очи50

Щенная масса поступает на дороспуск йа пульсационную мельницу и дальше— фа .центробежные сортировки СЦ-2,6-01, Фатем — на 3 ступени очистки на установках вихревых конических очистите55 ей, далее — на сгуститель СН-25-01. (,гущенную массу при необходимости по- ахают для размола на суперрафинер, а

Затем в композиционный бак, куда по35

Изобретение относится к техноло-! гии многослойного облицовочного картона для гипсокартонных листов, применяемых в строительстве и предназУ

5 начено для использования в целлюлозно-бумажной промышленности в произ) водстве облицовочного картона.

Целью изобретения является улучшение потребительских свойств картона.

Сущность изобретения заключается в том, что нижний слой многослойного облицовочного картона формуют из сульфатной целлюлозы из опилок и от- 15 ходов сортирования целлюлозы или иэ смеси ее с другими волокнистыми полуфабрикатами.

Пример 1. Облицовочный картон изготавливают следующим обра- 20 зом. Покровный слой формуют из 1007. сульфатной небеленой целлюлозы, которую распускают в гидроразбивателе при концентрации 40 г/л и перекачивают в бассейн. Затем масса посту- 25 пает на очистку. Размол массы осуществляют на дисковых и конических мельницах, после которых масса поступает в композиционный бак, куда подают канифольный клей в количестве 30

37. от массы слоя. Глинозем подают в. месительный насос.

1,8

В таблице приведены качественные показатели полученного картона.

Пример 2. Подготовку массы осуществляют аналогично примеру 1. В качестве проклеивающего вещества используют клей паста канифоли 3МО.

Соотношение компонентов по слоям сос-. тавляет, мас.ч..

Покровный слой

Сульфатная небеленая целлюлоза 100

Канифольный клей 2,5

Средние слои

Макулатурная масса смешанных марок

Канифольный клей

Нижний слой

Сулъфатная небеленая целлюлоза из опилок и отходов сортирования

Канифольный клей

0,8

1,5

Пример 3. Подготовку массы осуществляют аналогично примеру 1.

Количественное соотношение целлюлозы, макулатурной массы и целлюлозы из опилок и отходов сортирования целлюлозы составляет, мас.ч.: дают канифольный клей в количестве

17. от массы слоя.

Подготовленная макулатурная масса с концентрацией 3,0-3,8Х поступает в машинный бассейн, затем через регулятор концентрации — на очистку, затем ее разбавляют до концентрации

0,6-0,8 и подают на вакуум-формеры.

Подготовку массы для нижнего слоя осуществляют по схеме, аналогичной подготовке массы для средних слоев.

Размол осуществляют на дисковой мельнице МДС-14. Размолотую массу собирают в композиционном баке, куда подают клей в количестве 1 8Х от мас" сы слоя

В нижнем слое соотношение сульфатной небеленой целлюлозы и сульфатной целлюлозы из опилок и отходов сортирования целлюлозы составляет, мас.ч.:

Сульфатная небеленая целлюлоза 30

Сульфатная небеленая .целлюлоза из опилок и отходов сортирования целлюлозы

Канифольный клей

140970 1

2,8

0,7

5О

2,0

Пример 4. Подготовку массы осуществляют аналогично примеру 1.

Количественное соотношение целлюлозы, макулатурной массы и целлюлозы из опилок и отходов сортирования целлюлозы составляет, мас.ч.:

2,6

0,6

I

Прототип артон

Предлагаемый по примерам

Жидаче1 2 3 4 вского

"Раврунавщее усилие сухого картона а наливном направлении, лгс

85,6 84,6 86,4 83,2 68,8-76,4 68,5

Рааруназв1ее усилие влваного картона в наниннон направлении кгс

28,3 29,S 26,8 26,2 24,9-34 26,0

8пнтываеность прн одностороннен смачиванин ва (12045) с, г/на

S1 76 65 .55

50-75 32 йероховатоста по 8енлтсену, /ннн (- нал сторона) 2500,2750 2300 2200 1625 с

2200

Покровный слой

Сульфатная небеленая целлюлоза

Канифольный клей

Средние слои

Макулатурная масса смешанных марок

Канифольный клей

Нижний слой

Сульфатная небеленая целлюлоза

Сульфатная небеленая целлюлоза иэ опилок и отходов сортирования целлюлозы

Канифольный клей

Покровный слой

Сульфатная небеленая целлюлоза

Канифольный клей

Средние слои.

Макулатурная масса смешанных марок

Канифольный клей

Нижний слой

Сульфатная небеленая

" целлюлоза из опилок и отходов сортирования целлюлозы

Макулатура марок.

МС-4,5,6 70

Канифольный клей 2,2

Как видно иэ данных, приведенных в таблице, по сравнению с картоном изготовленным по способу-прототипу картон, полученный по предлагаемому способу, обладает улучшенными потребительскими свойствами, а именно: более высоким показателем шероховатости для стороны картона, примыкающей к гипсовому сердечнику, при высокой впитываемости. Показатель шероховатости имеет близкое значение и у картона Жидачевского ЦКЗ, однако картон Жидачевского производства характеризуется низкой впитываемостью, что вызывает затруднения при переработке его в производстве гипсокартонных листов.

Формула изобретения

Способ изготовления облицовочного картона для гипсокартонных листов,.

25 включающий формование элементарных слоев картона из .проклеенной волокнистой массы, при .этом поверхностный слой формуют из целлюлозной массы, а средние слои — иэ макулатурной массы, соединение элементарных слоев в картонное полотно, прессование и сушку, отличающийся тем, что, с целью улучшения потребительских свойств картона, нижний слой формуют из сульфатной целлюлозы из опилок и отходов сортирования целлюлозы или иэ смеси ее с другими волокнистыми полуфабрикатами.
