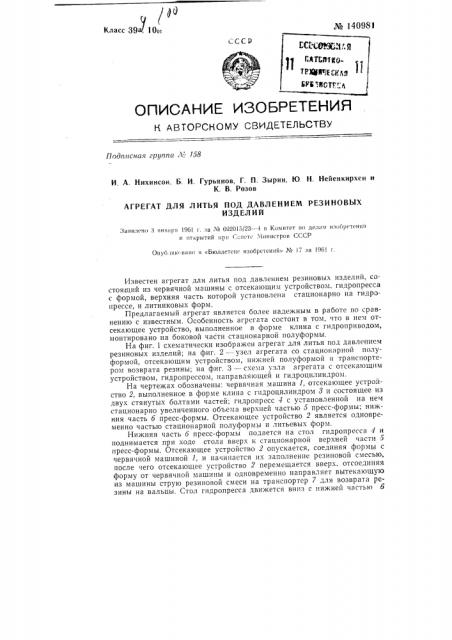

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подппсиа.г группа Л« lo8

И. А. Нихинсон, Б. И. Гурьянов, Г. П. Зырин, K). Н, Нейенкирхен и

К. В. Розов

АГРЕГАТ ДЛЯ ЛИТЬЯ ПОД ДАВЛЕНИЕМ РЕЗИНОВЪ|Х

ИЗДЕЛИЙ

За»нлено 3»ниар» 1961 г. аа № 692015/23 — 4 н Комитет ио делам изобретении и открытий ири Сонет Л!инистров СССР

Онуб, »ковано и «Бюллетенс изобретений» № 7 аа 1961 г.

Известен агрегат для литья под давлением резиновых изделий, состоящий из червячной машины с отсекающим устройством, гидропресса с формой, верхняя часть которой установлена стационарно на гидропрессе, и литниковых форм.

Предлагаемый агрегат является более надежным в работе по сравнению с известным. Особенность агрегата состоит в том. что в нем отсекающее устройство, выполненное в форме клина с гидроприводом, монтировано на боковой части стационарной полуформы.

На фиг. 1 схематически изображен агрегат для литья под давлением резиновых изделий; на фиг. 2 — узел агрегата со стационарной полуформой, отсекающим устройством, нижней полуформой и транспортером возврата резины; на фиг. 3 — схема узла агрегата с отсекающпм устройством, гидропрессом, направляющей и гидроцилиндром.

На чертежах обозначены: червячная машина 1, отсекающее устройство 2, выполненное в форме клина с п1дроцилиндром 3 и состоящее из двух стянутых болтами частей; гидропресс 4 с установленной на нем стационарно увеличенного объема верхней частью 5 пресс-формы; нижния часть б пресс-формы. Отсекающее устройство 2 является одновременно частью стационарной полуформы и литьевых форм.

Нижняя часть б пресс-формы подается на стол гидропресса 4 и поднимается при ходе стола вверх к стационарной верхней части 5 пресс-формы. Отсекающее устройство 2 опускается, соединяя формы с червячной машиной 1, и начинается их заполнение резиновой смесью, после чего отсекающее устройство 2 перемещается вверх. отсоединяя форму от червячной машины и одновременно направляет вытекающую из машины струю резиновой смеси на транспортер 7 для возврата резины на вальцы. Стоп гидропресса движется вниз с нижней частью б № 140981 пресс-формы." Для того, чтобы полученный массив не остался в стационарной верхней части 5 пресс-формы, предусмотрен прижим 8, воздействующгйй на массив, прижим 8 перемещается вниз стола гидроrIpecca с ни не@ Частью б пресс-формы. Затем IIH>Krrsrsr vacTb б прессформы сталкивается со стола гидропресса, накрывается верхней частью

5 пресс-формы:и подается в пресс-автоклав, где объем заполненного массива доводится до минимального, и происходит вулканизация.

Гидроцилиндр 3, монтированный на боковой части стационарной полуформы, обеспечивает перемещение отсекающего устройства 2 в вертикальной плоскости по направляющим 9.

Предмет изобретения

Агрегат для литья под давлением резиновых изделий, состоящий из червячной машины с отсекающим устройством, гидропресса с формой, верхняя часть которой установлена стационарно на гидропрессе, и литниковых пресс-форм, отличающийся тем, что, с целью обеспечения надежной работы агрегата, отсекающее устройство, выполненное в форме клина с гидроприводом, монтировано на боковой части стационарной полуформы.

¹ t4O98t

4Ь2 / г? : г. Р Рог. 3

Опнс.ние составил A. В. Нечайкин

Редактор С. A. Барсуков

По1II к неч 12.Õ-61 г.

Зак. 1016. 1 екрсд A. А Камышникова Корректор !О. И Алпатов

Формат бум. 70Х108 /i; Обьсм 0.26 изд. л.

Тираж 600 Цена 5 коп.

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Типографии ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.
