Термоэлектрический холодильник

Термоэлектрический холодильник

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам , основанным на эффекте Пельтье Цель изобретения - пояьшение надежности холодильника при выполнении внутренней камеры подвижной относительно наружной. Холодильник содержит наружную и внутреннюю камеры 1 и 3. Горячие и холодные спаи камеры 1 выходят в зазор 2 между камерами 1 и 3. Камера 3 на поверхности, обращенной к холодным спаям 6, покрыта слоем 7 капиллярно-пористого материала. В нижней части зазора 2 установлена ванна 8 для сбора и подпитки рабочего тела. На спаях 6 конденсируется рабочее тело, капающее на слой 7. Конденсат стекает по стенкам камеры 3 и испаряется, воспринимая выделяющееся в ней тепло. 1 ил. (Л

CD03 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (ll) А1 (5р 4 F 25 В 21/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 1) 4176701/23-06 (22) 06.01.87 (46) 15.07.88. Бюл. Р 26 (7 1) Черновицкий государственный университет (72) Н.H.Ãëåìáà и А.И.Данилюк (53) 621.57 (088. 8) (56) Авторское свидетельство СССР

В 358586 кл. F 25 В 21/02, 1970. (54) ТЕРМОЭЛЕКТРИЧЕСКИЙ ХОЛОДИЛЬНИК (57) Изобретение относится к устройствам, основанным на эффекте Пельтье.

Цель изобретения — повьвпение надежности холодильника при выполнении внутренней камеры подвижной относительно наружной. Холодильник содержит наружную и внутреннюю камеры 1 и 3.

Горячие и холодные спаи камеры 1 выходят в зазор 2 между камерами .1 и 3.

Камера 3 на поверхности, обращенной к холодным спаям 6, покрыта слоем 7 капиллярно-пористого материала. В нижней части зазора 2 установлена ванна 8 для сбора и подпитки рабочего тела. На спаях 6 конденсируется рабочее тело, капающее на слой 7. Конденсат стекает по стенкам камеры 3 и испаряется, воспринимая выделяющееся в ней тепло. 1 ил.

1409826, Термоэлектрический холодильник р ботает следующим образом.

Составитель Е. Виноградов

Техред М,Дидык Корректор В.Романенко редактор М.Петрова, ; 1аказ 34б8/35

Тираж 482 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва Ж-35 Раущская наб. д. 4/5

9 9 9 9

«

Производственно-полиграфическое предгриятие, r Ужгород, ул. Проектная, 4

Изобретение относится к холодиль- но технике, конкретно к охлаждающим ус1ройствам9 основанным на эффекте

Пе)тьтье.

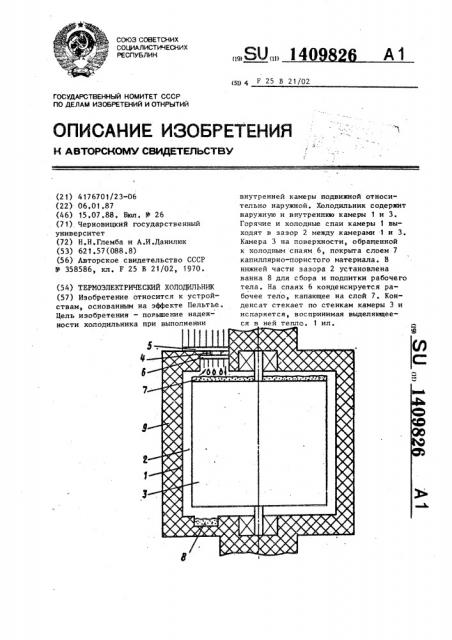

Цель изобретения — повьппение наде ости при выполнении внутренней к еры, подвижной относительно нар ой. На чертеже схематично изображен пр длагаемый холодильник.

Термоэлектрический холодильник со ержит наружную теплоизолированную к еру 3, установленную в ней с зазо ом 2, заполненным рабочим телом, в треннюю камеру 3. Камера 3 снабже а термобатареей 4 с выведенными н ужу горячими спаями 5 и холодныспаями 69 выходящими в зазор 2.

К ера 3 на поверхности, обращенной к спаям б, покрыта слоем 7 капилляр" н ористого материала, а в нижней ч ти зазора 2 установлена ванна 8 сбора жидкого рабочего тела. Каа 1 имеет теплоиэоляцию 9. Подв ое размещение внутренней камеры

3 может быть выполнено, например, у таиовкой ее на вращающейся оси или н амортизаторах.

При подаче питания на термобатарею 4 на ее холодных спаях б конден-. сируется рабочее тело, капающее затем на слой 7, откуда конденсат стекает по стенкам камеры 3 и испаряетоя, воспринимая выделяющееся в ней тепло. Тепло, выделяемое на горячих спаях 5, утилизируется любым удоб1О ным способом. Ванна 8 служит для сбора и подпитки рабочего тела.

Формула из обретения

Термоэлектрический холодильник, 15 содержащий наружную теплоизолированную и установленную в ней с зазором, заполненным рабочим телом, внутреннюю камеры, причем наружная камера снабжена термобатареей с выведенными

2О наружу горячими спаями и холодными спаями, выходящими в зазор между камерами, отличающийся тем, что, с целью повьнпения надежности при выполнении внутренней камеры подвижной относительно наружной, внутренняя камера на поверхности, обращенной к холодным спаям, покрыта слоем капиллярно-пористого материала,во внешней части зазора меж3G ду камерами дополнительно установлена ванна для сбора жидкого рабочего тела.
