Устройство для испытания листовых материалов на продавливание

Устройство для испытания листовых материалов на продавливание

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательным приборам, а именно к устройствам для испытания на прочность давлением, и может использоваться в целлюлозно-бумажной и легкой промышЯ . Л ленности. Цель изобретения - повышение точности измерений за счет улучшения условий их проведения при упрощении конструкции. Устройство содержит прижиьшой колокол 1 с приводом 2 и пружиной 3, мембрану 4, подмембранную камеру 5 и продавливающее устройство . Прижимной колокол имеет перфорацию . Продавливающее устройство выполнено в виде гидроемкости 6 с приводом 7 и пружиной 8, а также средством регулирования ее выйоты 9. Устройство содержит, кроме того, датчик давления 10, пневмосистему, со- . держащую пневмосопротивления 11 и 12, датчики давления 13 и 14, пневмотумб- . леры 15 и 16, задатчики 17 и 18. Благодаря возможности плавного прижатия . ГЛ образца, исключения противодавления воздуха в колокол улучщаются проведения испытания, что ведет к повышению точности измерения. 1 ил. 16 - 1В

СООЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

2 Ai у 4 G 01 N 33/34

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4140114/29-12 (22) 29.10.86 (46) 15.07.88. Бюл. У 26 (71) Центральное конструкторско-технологическое бюро приборостроения с опытным производством (72) М. И. Прудкий (53) 620.1.08(088.8) (56) Авторское свидетельство СССР .1Ф 174818, кл. G 01 N, 33/34, 1965.

Авторское свидетельство СССР

У 265529, кл. G 01 N 33/34, 1970.

Авторское свидетельство СССР

И 511537, кл. 0 01 N 33/34, 1976. (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ЛИСТОВЫХ MATEPHAJIOB НА ПРОДАВЛИВАНИЕ (57) Изобретение относится к испьгтательным приборам, а именно к устройствам для испытания на прочность давлением, и может использоваться в целлюлозно-бумажной и легкой промыш1f ленности. Цель изобретения — повышение точности измерений за счет улучшения условий ик проведения при упрощении конструкции. Устройство содержит прижимной колокол 1 с приводом

2 и пружиной 3, мембрану 4, подмембранную камеру 5 и продавливающее устройство. Прижимной колокол имеет перфорацию. Продавливающее устройство выполнено в виде гидроемкости 6 с приводом 7 и пружиной 8, а также средством регулирования ее высоты 9 °

Устройство содержит, кроме того, датчик давления 10, пневмосистему, содержащую пневмосопротивления 11 и 12, датчики давления 13 и 14, пневмотумблеры 15 и. 16, задатчики 17 и 18. Благодаря возможности плавного прижатия . образца, исключения противодавления воздуха в колокол улучшаются условия проведения испытания, что ведет к повышению точности измерения. 1 ил.

1409923

Использование предлагаемого изобретения позволяет повысить точность измерения и упростить конструкцию устройства.

Формула из обр ет ения

Составитель 10. Кляпин

Редактор И. Касарда Техред )).Дидык Корректор Л. Тяско

Заказ 3474/40 Тираж 847 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, ))осква, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к испытательн м приборам, а именно к устройствам я испытания на прочность давлением, и может быть использовано в целлюлоз"

5 но-бумажной и легкой промышленности. .. Цель изобретения — повышение точности измерений за счет улучшения усл овий их проведения при одновременном рощении конструкции. 10

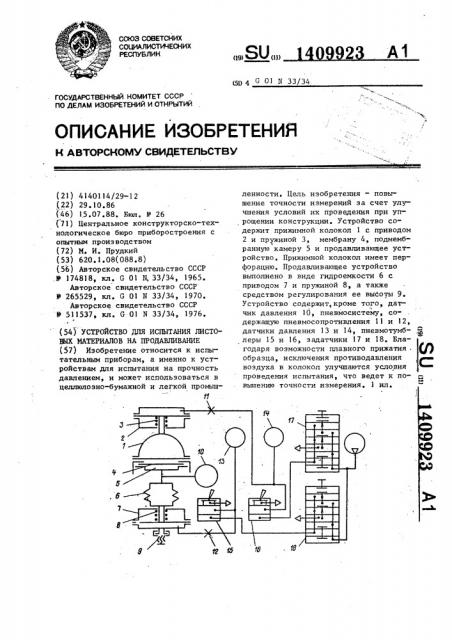

На чертеже представлена схема устройства для испытания листрвых матер алов на продавливание.

Устройство для испытания листовых териалов на продавливание содержит ижимной перфорированный колокол 1 с. иводом 2 колокола с пружиной 3 возата, мембрану 4, подмембранную каеру 5, продавливающее устройство, ключающее гидроемкость 6 с изменяюмся объемом, привод 7 гидроемкости пружиной 8 и устройством 9 регулиования высоты подъема, датчик 10 авления пневмосистемы, включающей невмосопротивления )1 и 12, датчики 25

3 и 14 давления, пневмотумблеры 15

16, задатчики 17 и 18.

Устройство для испытания листовых атериалов на продавливание работает едующим образом.

Переводом ручки пневмотумблера 16 рабочее положение подают питание а привод 2 колокола, который, возействуя на прижимной перфорированный олокол.1, прижимает образец к мемране 4, контролируя при.этом усилие рижатия по датчику )4 и, при необхоимости (например, при испытании гофрированных материалов)„ изменение )авления (усилия прижатия), регулиру— имое задатчиком 17. Плавность прижа40 сия колокола 1 обеспечивается пневмо-

6опротивлением 11, Поворотом ручки пневмотумблера 15 рабочее положение подают питание

) а привод 7 гидроемкости, контролируя

) ри этом давление в системе с помофью датчика )3 давления. Изменение давления осуществляется задатчиком

18, а плавность вытеснения рабочей

Ф жидкости из емкости с изменяющимся объемом 6 и подача ее в подмембранную камеру 5 и к датчику 10 давления обеспечиваются пневмосопротивлени".. ем 12.

Деформируемая жидкостью мембрана

4 воздействует на образец, а последний, деформируясь, разрушается при определенном давлении жидкости. Давление, при котором происходит разрушение образца, регистрируется с помощью датчика 10 давления. При разрушении образца, в подмембранной камере °

5 давление понижается в силу того, что деформация емкости 6 ограничивается деформацией мембраны 4 в свобсдном ее состоянии (без образца).

Регулирование деформации мембраны

4 осуществляется с помощью .устройства

9 регулирования высоты подъема. Возврат колокола 1 и емкости 6 в первоначальное состояние осуществляется с помощью пружин 3 и 8 при переводе ручек пневмотумблеров 15 и 16 в исходное положение.

Устройство для испытания. листовых материалов на продавливание, содержащее прижимной колокол, меморану, подмембранную камеру, о т л и ч а ю..— щ е е с я тем, что, с целью повышения точности измерений за счет улучшения условий их проведения нри упрощении конструкции, прижимной колокол имеет перфорацию, гидроемкость продавливающего устройства выполнена в виде сильфона, а привод имеет средство для регулирования ее подъема.
