Реферат



Изобретение относится к электротехнике и может быть использовано для электропитания радиоэлектронной аппаратуры . Цель изобретения - расширение функциональных возможностей уст-ва. Устр-во содержит в каждом канале токочувствительные элементы, параллельно каждому из которых через диод подключен светоизлучатель оптрона. Фотоприемник каждого из оптронов подключен одним вьшодом через резистор к выходной клемме и через диод к клемме соответствующего канала для подключения исполнительного органа данного канала. Возможно отключение нагрузки от источника питания при перегрузке или при перенапряжении. Введение дополнительного светодиода в оптрон каждого из каналов расширяет; область применения устр-ва. Элементная база расширена - фотоприемником оптрона может быть фоторезистор, фототранзистор или фототиристор. 1 з.п. ф-лы, 2 ил. Q

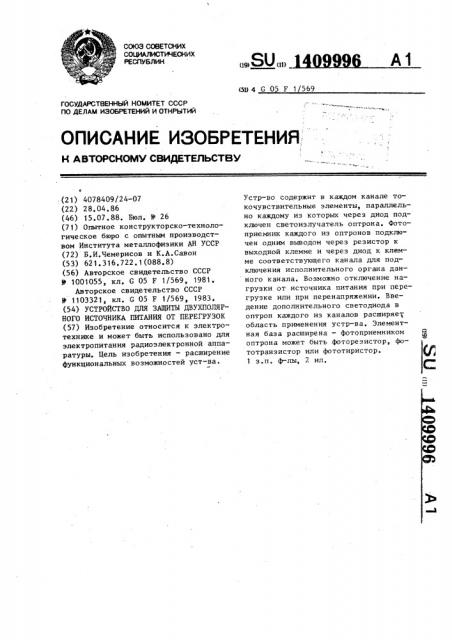

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) 01) А1 (50 4 G 05 F 1/569

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

:В»

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

R0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

О (21) 4078409/24-07 (22) 28.04,86 (46) 15.07 ° 88. Бюл, 9 26 (7 1) Опытное конструкторско-технологическое бюро с опытным производством Института металлофизики АН УССР (72) Б.И.Чемерисов и К.А.Савон (53) 621.316.722.1(088.8) (56) Авторское свидетельство СССР

У 1001055, кл, G 05 F 1/569, 1981, Авторское свидетельство СССР

У 1103321, кл. G 05 F 1/569, 1983. (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ДВУХПОЛЯРНОГО ИСТОЧНИКА ПИТАНИЯ ОТ ПЕРЕГРУЗОК (57) Изобретение относится к электротехнике и может быть использовано для электропитания радиоэлектронной аппаратуры. Цель изобретения — расширение функциональных возможностей уст-ва.

Устр-во содержит в каждом канале токочувствительные элементы, параллельно каждому из которых через диод подключен светоизлучатель оптрона. Фотоприемник каждого из оптронов подключен одним выводом через резистор к выходной клемме и через диод к клемме соответствующего канала для подключения исполнительного органа данного канала. Возможно отключение нагрузки от источника питания при перегрузке или при перенапряжении. Введение дополнительного светодиода в оптрон каждого из каналов расширяет область применения устр-ва. Элементная база расширена — фотоприемником оптрона может быть фоторезистор, фототранзистор или фототиристор.

1 з.п, ф-лы, 2 ил.

1409996

Изобретение относится к электротехнике и может быть использовано в

1 устройствах электропитания радиоэлектронной аппаратуры.

Цель изобретения — расширение функциональных возможностей.

На фиг. 1 изображена принципиальная электрическая схема устройства с защитой от перегрузок, на фиг.2 . то же, с защитой от перегрузок и пе— ренапряжений.

Устройство для защиты двухполярного источника питания от перегрузок (фиг ° 1) содержит между клеммами 1 и 2 для подключения источника питания и клеммами 3 и 4 для подключения нагрузки токочувствительные элементы

5 и 6, параллельно каждому из которых через диод 7 (8) подключен свето-20 излучатель 9 (10) оптрона 11 (12).

Фотоприемник 13 (14) оптрона 11 (12) подключен одним выводом через резистор 15 (16) к клемме 1 (2) и через диод 17 (18) к клемме 19 (20) 25 соответствующего канала для подклю— чения исполнительного элемента данного канала, Противоположный вывод фотоприемника 13 (14) подключен через диод 8 (7) к выходной клемме 4 (3) 30 противоположного канала.

В оптрон 11 (12) каждого из каналов (фиг. 2) введен дополнительный светодиод 21 (22), один вывод которого подключен к клемме 3 (4), а второй через резистор 23 (24) — к общей

35 шине.

В номинальном режиме работы источника питания падение напряжения на токочувствительных элементах 5 и

6 недостаточно для включения оптронов 11 и 12. При превышении в одном из каналов токов порогового значения падения напряжения на токочувствитель— ном элементе 5 (6) возрастает яр— кость свечения светодиода 9 (10), включается фотоприемник 13 (14), за— мыкая цепь: резистор 15 (16), фотоприемник 13 (14), светодиод 10 (9), клемма 19 (20), фотоприемник 13 (14), 50 светодиод 10 (9), клемма 2 (1) . Диод 8 (7) шунтирует совместно с светодиодом 10 (9) токочувствительный элемент 6 (5) и при перегрузке в данном канале через него протекает ток.

55 .При перегрузке в противоположном

;канале диод 8 (7) смещен в обратном направлении и ток выключения протекает полностью через светодиод 10 (9), что приводит к включению фотоприемника 14 (13), замыкая аналогичную цепь: резистор 16 (15), фотоприемник 14 (13), светодиод 9 (10).

При включении оптрона 11 (12) ток через светодиод 10 (9) оптронов 12 (11) противоположного плеча, определяемый сопротивлением исполнительного элемента данного канала, подключаемого к клеммам 19 (20), может быть недостаточным для включения светодиода 10 (9), Для повышение надежности и возможности работы устройства защиты с различными исполнительными элементами в устройство введены резистор 15 (16) и диод 17 (18)

При включении оптрона 11 (12) ток срабатывания светодиода 10 (9), включенного последовательно с фотоприемником 13 (14) оптрона 11 (12) противоположного канала, определяется суммарным током исполнительного элемента защиты данного канала и соответственно резистором 15 (16).

При возникновении завышенного напряжения в одном из каналов (фиг.2) возрастает ток в цепи: светодиод

21 (22), резистор 23 (24), увеличивается яркость свечения светодиода

21 (22), что приводит к включению фотоприемника 14 (13) оптрона 1F (11.) и выключению обоих каналов источника.

Для восстановления нормальной работы после устранения причины, вызвавшей срабатывание защиты, необходимо выключить, а затем снова включить источник питания.

Формул а изобретения

1. Устройство для защиты двухполярного источника питания от перегрузок, содержащее в каждом из двух каналов токочувствительный элемент, включенный между .клеммой для подключения источника питания и клеммой для подключения нагрузки, оптрон,состоящий из фотоприемника и светодиода, один вывод которого подключен с одним из выводов токочувствительного элемента к клемме для подключения источника питания, первый и второй диоды и клемму для подключения исполнительного элемента указанного источника питания, о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей, один из выводов з

1409996 фотоприемника каждого из каналов подключен через введенный резистор к клемме для подключения источника питания и через первый диод к клемме для подключения исполнительного элемента указанного источника питания, а другой вывод фотоприемника с вторым выводом светодиода противоположного канала подключен через второй диод 10 к другому выводу токочувствительного элемента противоположного канала.

2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что, с целью расширения области применения, в оптрон каждого из каналов введен дополнительный светодиод, один вывод которого подключен через введенный второй резистор к общей шине, а другой— к клемме для подключения нагрузки.

1409996 б фОс? 2
