№ 141004
К,пасс 42i, 12вв
42i, 8вю сссо

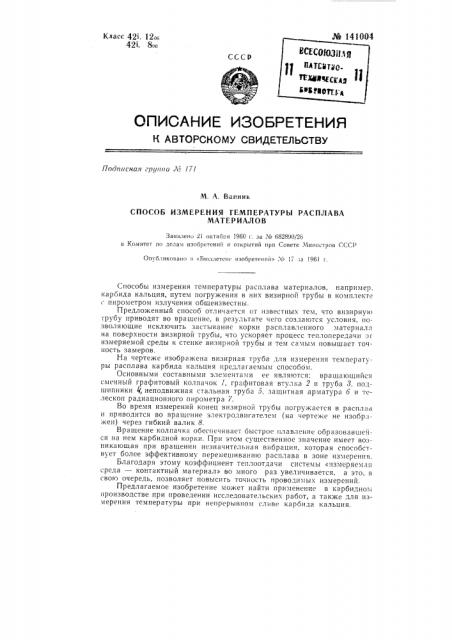

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа Л" !7!
М. А. Вапник
СПОСОБ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ РАСПЛАВА
МАТЕРИАЛОВ
Заявлено 2! октябпя 1960 г. за М 682890/26 в Комитет по делам изооретеннй и открытий при Совете Л!иннетров СССlа
Опубликовано в «Бк>ллетене изобретений» X 17;а 1961 г.
Способы измерения температуры расплава материалов, например. карбида кальция, путем погружения в них визирной трубы в комплекте с пирометром излучения общеизвестны.
Предложенный способ отличается от известных тем, что визирную трубу приводят во вращение, в результате чего создаются условия, позволяющие исключить застывание корки расплавленного материала на поверхности визирной трубы, что ускоряет процесс теп,чопередачи о измеряемой среды к стенке визирной трубы и тем самым повышает точность замеров.
На чертеже изображена визирная труба для измерения температуры расплава карбида кальция предлагаемым способом.
Основными составными элементами ее являются: вращающийся сменный графитовый колпачок 1, графитовая втулка 2 н труба 8, подшипники й; неподвижная стальная труба 5, защитная арматура 6 и телескоп радиационного пирометра 7.
Во время измерений конец визирной трубы погружается в расплав и приводится во вращение электродвигателем (на чертеже не изображен) через гибкий валик 8.
Вращение колпачка обеспечивает быстрое плавление образовавшейся на нем карбидной корки. При этом существенное значение имеет возникающая при вращении незначительная вибрация, которая способствует более эффективному перемешиванию расплава в зоне измерения.
Благодаря этому коэффициент теплоотдачи системы «измеряема» среда — контактный материал» во много раз увеличивается, а это, в свою очередь, позволяет повысить точность проводимых измерений.
Предлагаемое изобретение может найти применение в карбидном производстве при проведении исследовательских работ, а также для измерения температуры при непрерывном c„liiB(карбида кальция. № 141004
Составитель И. М. Дубинский
Редактор 3 А. Москвина Техред А. А. Кудрявицкая Корректор Ю. М. Федулова
Формат бум. 70+108 /1, Тираж 1100
ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, М. Черкасский пер., д. 2/6
Объем 0,18 изд. л.
Цена 4 коп.
Поди. к печ. 19 Х 61 г
Зак. 10584
Типография LIETH Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14. е Ъ
Предмет изобретения, Способ Йзмерения температуры расплава материалов, например кар1бида,капьцив,тйутем погружения в него визирной трубы в комплекте с пирометром,излучения, отличающийся тем, что, с целью исключения застывания корки на поверхности визирной трубы и повышения точности замеров, трубу приводят во вращение
