Длинномерное гибкое изделие со средством защиты от механических воздействий

Длинномерное гибкое изделие со средством защиты от механических воздействий

Иллюстрации

Показать все

Реферат



Изобретение относится к электроте.хнике, в частности к заш,итным от механически.х воздействий длинномериы.м, например кабельным, изделиям. Цель изобретения - упрощение конструкции средства защиты и уменьшение его массы. Предлагаемая конструкция имеет звенья цеии 1 и 2 с центральными отверстиями, соединенные карданными шарнирами с втулками в центре , и кабель 5, расположенный внутри цепи . Ролики 6, 7, 8 предназначены для уменьшения трения о поверхности. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1410108 А1!

5g 4 Н 01 В 7/18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКР!=!ТИЙ (21) 4141500/24-07 (22) 03.1! .86 (46) 15.07.88. Бюл. № 26 (72) Р. Д. Струков (53} 621.315 (088.8) (56) Авторское свидетельство СССР

¹ 1327189, кл. Н 01 В 7//18, 1986. (54) ДЛИННОМЕРНОЕ ГИБКОЕ ИЗДЕЛИЕ СО СРЕДСТВОМ ЗАЩИТЫ ОТ МЕХАНИЧЕСКИХ ВОЗДЕЙСТВИЙ (57) Изобретение относится к электротехнике, в частности к защитным от механических воздействий длинномерным, например кабельным, изделиям. Цель изобретения — упрощение конструкции средства защиты и уменьшение его массы. Предлагаемая конструкция имеет звенья цепи 1 и 2 с центральными отверстиями, соединенные карданными шарнирами с втулками B центре, и кабель 5, расположенный внутри цепи. Ролики 6, 7. 8 предназначены для уменьшения трения о поверхности. 4 ил.

141О1

Формула изобретения

Фиг.1

А-А

Составитель М. Каганович

Редактор А. Лежнина Техред И. Верес Корректор Г. Ре шетни к

3 а к аз 3487/49 Тираж 746 Подписное

ВНИИПИ Государственного комитета C(CP no делам изобретений и открытий

1! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к электротехнике, в частности к конструкциям длинномерных, например кабельных, изделий, имеющих средства защиты от различных механических .,воздействий в процессе их эксплуатации.

Цель изобретения — упрощение конструкции средства защиты и уменьшение его ,мас ы.

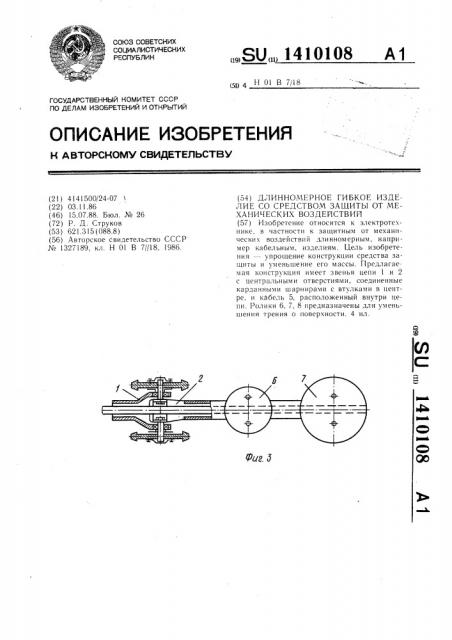

На фиг. 1 изображено изделие со средстlaoM защиты, в сборе; на фиг. 2 — то же, вид сбоку; на фиг. 3 — то же, вид сверху; 10 на фиг. 4 — сечение А — А на фиг. 2.

Предлагаемая конструкция имеет звенья цепи 1 и 2 с центральными отверстиями, соединенные карданными шарнирами 3 с втулками 4 в центре, и изделие — кабель 5, 15 расположенный внутри цепи. Ролики 6 — 8 служат для уменьшения трения о поверхности, которых изделие касается, например пол и стены.

Использование изобретения позволяет уменьшить воздействие средств защиты на 20

08

2 изделие при перемещении по неровной поверхности, в том числе за счет снижения

его массы, что облегчает условия эксплуатации изделия.

Длинномерное гибкое изделие со средством защиты от механических воздействий в виде несущей цепи, включающей звенья с роликами, соединенные карданными шарнирами с горизонтальными и вертикальными осями с перпендикулярно расположенными к ним роликами, втулки, внутри которых размещается изделие, отличающееся тем, что, с целью упрощения конструкции средства защиты и уменьшения его массы, звенья несущей цепи и карданные шарниры выполнены с отверстиями, в которых расположены втулки с размещенным внутри них изделием, а ролики звеньев расположены над последними.
