Реферат



Изобретение относится к электротехнике и может быть использовано в автоматических выключателях, предназначенных для защиты электрических цепей от тока перегрузки и тока короткого замыкания. Цель изобретения - повышение технологичности. снижение трудоемкости изготовле1П1я, уменьшение габаритов и массы. Выключатель содержит тягу 5, шарнирно соединенную одним концом с приводом-кнопкой 2, а другим - с собачкой 7 механизма ного расцепления. Этот ме.ханизм состоиг также из рычага 18 Т-Г -образной формы, двух планок 8, двух дугообразны.ч серег 16. Сило вые пружины 15 охватывают средними час тя.ми ось 17, расположенную в пазу Т-Г -образного рычага 18. Концы пружин 15 размете ны в пазах а и б корпуса 1. Рычаг 18 вы ступом В шарнирно связан с качалкой 19. которая воздействует на подвижный контакт. Все элементы выключателя выполнены плоскими . .3 ил.

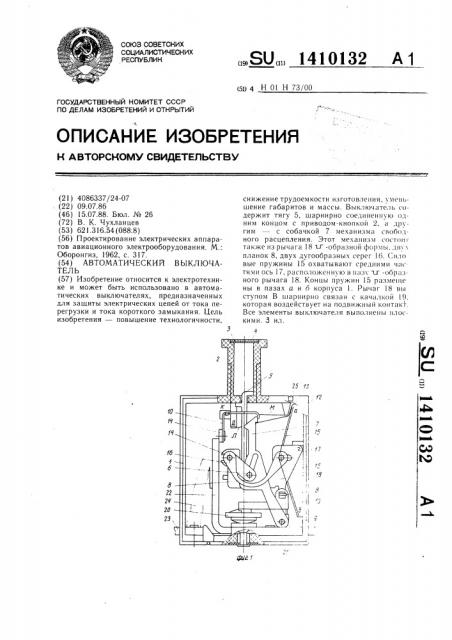

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ, РЕСПУБЛИН (50 4 H 01 H 73/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

10 тч

16

1 б д

22

2У

26

1 фиг 1 б с

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2!) 4086337j24-07 . (22) 09.07.86 (46) 15.07.88. Бюл. № 26 (72) В. К. Чухланцев (53) 621.316.54 (088;8) (56) Проектирование электрических аппаратов авиационного электрооборудования. М.:

Оборонгиз, 1962, с. 3!7. (54) АВТОМАТИЧЕСКИ!1 ВЫКЛЮЧАТЕЛЬ (57) Изобретение относится к электротехнике и может быть использовано в автоматических выключателях, предназначенных для защиты электрических цепей от тока перегрузки и тока короткого замыкания. Цель изобретения — повышение технологичности, 3

ÄÄSUÄÄ 1410132 А 1 снижение трудоемкости изготовления, уменьшение габаритов и массы. Выклк>чатель содержит тягу 5, шарнирно соединеннук> одним концом с приводом-кнопкой 2, и другим — с собачкой 7 механизма свободного расцепления. Этот механизм состои г также из рычага 18 тг -образной формы, двух планок 8, двух дугообразных серег 16. Сило вые пружины 15 охватывают средними час тями ось 17, расположенную в пазх лг -образного рычага 18. Концы пружин 15 размещс ны в пазах а и б корпуса !. Рычаг 18 вы ступом В шарнирно связан с качалкой 1<.), которая воздействует на подвижный контакт.

Все элементы выключателя выполнены плоскими. Л ил.

1410132

Формула изобретения

Изобретение относится к электротехнике и, может быть использовано для защиты э ектрических цепей и потребителей элект ической энергии от токов короткого заи кания и токов перегрузки.

Цель изобретения — повышение технологичности, снижения трудоемкости изготовления, уменьшение габаритов и массы.

На фиг. 1 изображен автоматический в ключатель в положении «Включено»; на ф г. 2 — то же, в положении «Выключ но»; на фиг. 3 а и б — показаны две п оекции механизма свободного расцеплен!н.

Автоматический выключатель содержит к рпус I, в горловине которого установлен п ивод-кнопка 2, имеющая углубление под д ск 3, создающий фон табличке 4, обознач ющей номинальный ток выключателя.

К опка 2 соединена с тягой 5 за счет выс упов, разнесенных по высоте и обращенн 1х в противоположные стороны. Кнопка 2 ч рез тягу 5, ось 6 шарнирно соединена с с бачкой 7 и планками 8. Собачка 7 вып лнена плоской, имеет паз под ось 6.

Орин конец собачки с помощью оси 9 шарнирно закреплен на корпусе, а другим концом с бачка 7 опирается на компенсатор-защелк 10. Планки 8 выполнены плоскими и наи ессованы на оси 6 и 11. Компенсатор-зашелка 10 установлена шарнирно в зеркальнф расположенных углублениях К корпуса 1 и крышки 12 и под воздействием усика М п ужины 13 удерживается в зацеплении с соб чкой 7. На компенсаторе-защелке 10 зак1 еплен изолятор 14. Пружина 13 имеет у ики М и Л, установлена в пазу а и прижата к ребру корпуса силовыми пружинам 15. Усик Л оперт на выступ Д кнопки.

С нловые пружины 15 выполнены плоскими п1 ямоугольной формы и установлены в пазах а и б корпуса 1. Серьги 16 выполнены плоск1 ми дугообразной формы с отверстиями на концах. На ось 17 они напрессованы, а с о ью 11 связаны шарнирно. Рычаг 18 выполнен плоским - г-образной формы и у<, тановлен между планкой и серьгой, отогнутым выступом В подвижно соединен с качалкой 19, которая шарнирно с помощью о<., и 9 закреплена на корпусе. Контакт 20 м(стикового типа подвижно закреплен на кач; лке 19 и прижат к ее выступу пружиной 21.

Т рмобиметалл 22 и шина 23 соединены гибкям проводом 24. Крышка 12 закреплена двумя проволочными замками 25, размещенн Ыми в углублениях корпуса и крышки.

Для отключения автоматического выключателя необходимо кнопку 2 перевести (вытянуть) в положение «Выключено». При этом тйга 5 по пазу собачки 7 поднимает ось 6, поворачивая,планки 8 относительно оси 11 п(мотив часовой стрелки, ось 11 перемещается влево в пазу рычага 18, через с рьги 16 увлекает за собой ось 17, которая также движется в пазу рычага 18. При

50 этом увеличивается прогиб силовых пружин 15.

При достижении осью 6 положения выше воображаемой прямой, проходящей через оси

6, 11 и 1?, появляется момент вращения (сила силовых пружин, действующая по прямой, соединяющей оси 11 и 17, умноженная на величину перпендикуляра, опущенного из центра оси 6 на линию, соединяющую оси 11 и 17), действующий против часовой стрелки.

Под воздействием этого момента планки 8, серьги 16 и рычаг 18 поворачиваются против часовой стрелки относительно точки г независимо от скорости движения кнопки, т. е. мгновенно. Рычаг 18 выступом В поворачивает качалку 19 на оси 9 по часовой стрелке. Качалка, несущая контакт 20, размыкает неподвижные контакты.

Работа автоматического выключателя в режиме замыкания электрической цепи при нажатии на кнопку происходит в обратной последовательности.

При возникновении в сети токовых перегрузок или токов короткого замыкания происходит автоматическое отключение цепи с помощью термобиметаллического расцепителя

22. Под действием токов перегрузки или тока короткого замыкания термобиметалл 22 нагревается и прогибается по часовой стрелке, через изолятор 14 поворачивает компенсатор-защелку О, выводя ее из зацепления с собачкой 7. Собачка 7, лишенная опоры, под действием силовых пружин 15 через серьги 16 и планки 8 поворачивается по часовой стрелке относительно оси 9.

Ось 6 поднимается по пазу собачки, поворачивая планки 8. В это же время оси 11 и 17 по пазам рычага 18 перемещаются вправо до упора, после чего рычаг 18 под действием силовых пружин 15 мгновенно поворачивается против часовой стрелки относительно точки г и своим выступом В поворачивает качалку 19 на оси 9 по часовой стрелке. Качалка 19, несущая контакт 20, размыкает электрическую цепь.

Одновременно с процессом размыкания электрической цепи кнопка 2 под воздействием усика Л пружины 13 поднимается в положение «Отключено», увлекая тягу 5 и ось 6. Ось 6, поднимаясь по пазу собачки 7, поворачивает ее относительно оси 9 против часовой стрелки.

Автоматический выключатель имеет меньшее количество простых по конструкции и изготовлению деталей и сборочных единиц (по габаритам меньше в 1,4 раза, по массе в 2,1 раза) и расход материалов на его изготовление уменьшен в 2 раза.

Автоматический выключатель, содержащий корпус, крышку, контактную систему, привод, связанный тягой с механизмом свободного расцепления, воздействующим на

1410132

15 подвижные контакты, защелку-компенсатор, взаимодействующую с механизмом свободного расцепления, и качалку, связанную с подвижным контактом, отличающийся тем, что, с целью повышения технологичности, снижения трудоемкости изготовления, уменьшения габаритов и массы, тяга выполнена плоской, на одном ее конце, связанном с приводом, выполнены два сдвинутых по длине тяги выступа, обращенные в противоположные стороны и образующие шарнирную связь с приводом, другим концом тяга шарнирно соединена с механизмом свободного расцепления, который выполнен в виде плоского рычага1г-образной формы с пазами на концах и отогнутым выступом на средней части, двух плоских планок с отверстиями на концах, двух плоских серег дугообразной формы с отверстиями на концах, плоской собачки с продолговатым пазом, один конец которой шарнирно закреплен на корпусе, и двух плоских силовых пружин, концы которых размещены в пазах корпуса, качалка выполнена плоской Т-образной формы, один конец ее перекладины шарнирно закреплен на корпусе, а другой шарнирно соединен с отогнутым выступомт.г-образного рычага, при этом тяга, собачка, планки и1г-образный рычаг расположены между серьгами, одни концы которых. напрессованы на ось, расположенную в пазухах-образного рычага, и охвачены, плоскими силовыми пружинами, а другие концы шарнирно связаны с осью, расположенной в другом пазу ч г — образного рычага, на эту же ось напрессованы одни концы плоских планок, другие концы которых напрессованы на ось, расположенную в продолговатом пазу собачки и обеспечивающую шарнирную связь тяги и собачки.

14l0132

17 фця5
