Преобразователь с водяным охлаждением

Преобразователь с водяным охлаждением

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике . Цель изобретения - снижение электрохимической коррозии. Поставленная цель достигается тем, что в преобразователе с водяным охлаждением гидравлическая схема выполнена таким образом, что последовательно в разрыв фазы 15 включены охладители 8 тиристоров 2-7, охладители 12 тиристоров 11 и обмотка реактора 10, которая выполнена из двух параллельных трубчатых проводников 16 и 17. Охлаждающая вода входит в вентильную обмотку со стороны «нуля , выходит из трубчатого проводника обмотки на фазном выводе 14, затем последовательно проходит охладители 8, 12, трубчатые проводники 16 и 17 реактора. После этого вода поступает снова в трубчатый проводник той же фазы вентильной обмотки трансформатора и выходит из него со стороны «нуля обмотки. Так как между охладителями в гидравлической схеме нет разности потенциалов, исключается появление электрохимической коррозии. I ил. i (Л

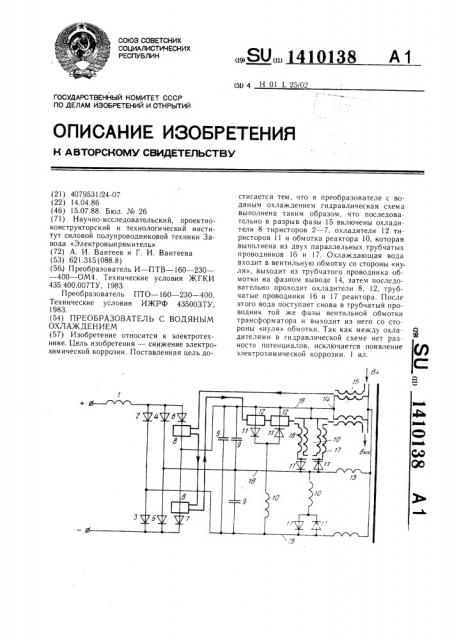

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 Н 01 1 2502

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4079531/24-07 (22) 14.04.86 (46) 15.07.88. Бюл. № 26 (71) Научно-исследовательский, проектноконструкторский и технологический институт силовой полупроводниковой техники Завода «Электровыпрямитель» (72) А. И. Вантеев и Г. И. Вантеева (53) 621.315 (088.8) (56) Преобразователь И вЂ” ПТ — 160 — 230— — 400 — ОМ4. Технические условия ЖГКИ

435.400.007ТУ, 1983.

Преобразователь ПТΠ— 160 — 230 — 400.

Технические условия ИЖРФ 43500ЗТУ, 1983. (54) ПРЕОБРАЗОВАТЕЛЬ С ВОДЯНЫМ

ОХЛАЖДЕНИЕМ (57) Изобретение относится к электротехнике. Цель изобретения — снижение электрохимической коррозии. Поставленная цель до„„SU,» 1410138 А 1 стигается тем, что в преобразователе с водяным охлаждением гидравлическая схема выполнена таким образом, что последовательно в разрыв фазы 15 включены охладители 8 тиристоров 2 — 7, охладители 12 тиристоров 11 и обмотка реактора 10, которая выполнена из двух параллельных трубчатых проводников 16 и 17. Охлаждающая вода входит в вентильную обмотку. со стороны «нуля», выходит из трубчатого проводника обмотки на фазном выводе 14, затем последовательно проходит охладители 8. 12, трубчатые проводники 16 и 17 реактора. После этого вода поступает снова в трубчатый проводник той же фазы вентильной обмотки трансформатора и выходит из него со стороны «нуля» обмотки. Так как между охладителями в гидравлической схеме нет разности потенциалов, исключается появление электрохимической коррозии. 1 ил.

141

Изобретение относится к электротехние, а именно к электрическим преобразоваелям.

Цель изобретения — снижение электроимической коррозии.

На чертеже показана гидравлическая хема охлаждения одной фазы преобразоваеля, содержащего трансформатор с венильной обмоткой, соединенный по схеме

<звезда» или «треугольник».

Преобразователь содержит сглаживаюций реактор на входе 1, инверторный мост, остоя1ций из тиристоров 2 — 7 с охладитегями 8 на стороне переменного тока, соединенные в треугольник коммутирующие кон1енсаторы 9, регулятор реактивной мощноси, состоящий из соединенных в треугольник тбмоток реактора 10 и тиристоров 11 с охтадителями 12, и выходной трансформатор с гбмотка>ии 13, выполненными из двух параллельных трубчатых проводников. Вентильная обмотка 1 3 трансформатора соединена в везду (сетевая обмотка не показана). На фазных выводах 14 вентильной обмотки параллельные трубчатые проводники внутренним и полостями рассоеди пены, электрическое соединение сохранено. Последовательно в разрез фазы 15 включены охладители 8 иристоров 2- -7 инверторного моста, охIадители 12 тиристоров 11 и обмотка реакора 10, которая выполнена из двух паралдеJIbIIL>lx труб гатых проводников 16 и 17.

Внешние проводники обмотки реактора электрически соединены на обоих концах, а внутренними послостями на одном конце. Венильная обмотка 13 выходного трансформаора, соединенная по схеме «треугольник», выпо 7Ilell;I так, что пара члельные трубчатые прова IIII7I II фазы 15 на фазном выводе

;! 4 внутренним и полостями рассоединены.

B остальном гидравлическая схема не отличается оТ описанной.

Гидравлическая схема охлаждения работает следующим образом.

Охлаждающая вода входит в вентильную обмотку со стороны «нуля», выходит из трубчатого проводника обмотки на фазном выводе 14, затем последовательно проходит охладители 8, охладители 12, трубчатые Ifpoводники 16 и 7 реактора. После этого вода поступает снова в трубчатый проводник той же фазы вентильной обмотки трансформатора и выходит из него со стороны «нуля»

0138

Формула изобретения

2 обмотки. Между охладителями в данной гидравлической схеме нигде нет разности потенциалов, что исключает электрохимическую коррозию. Вход и выход воды выполнен на. стороне «нуля» обмотки, который имеет потенциал, близкий к нулю, а если его потенциал смещается, то такой режим является аварийным и устраняется в короткое время.

При необходимости токоведущие шины

18 преобразователя также могут охлаждатьсН водой. ДлЯ 3TQI o oHH 30J12KHbl 6bITb BbllloJIнены из профиля с двумя продольными отверстиям и.

В предл агаемом п реобразователе большая часть элементов охлаждается водой непосредственно; что повышает эффективность их охлаждения. При этом уменьшается тепловыделение преобразователя в окружающую среду.

Техни ко-э коном ическая эффективность предлагаемого технического решения определяется снижением электрохимической коррозии при снижении требований к удельному сопротивлению охлаждающей воды.

Преобразователь с водяным охлаждением, содержащий сглаживающий реактор на входе, инверторный мост, состоящий из тиристоров с охладителями, коммутирующие конденсаторы, регулятор реактивной мощности, состоящий из реакторов и тиристоров с охладителями, трехфазный выходной трансформатор, состоящий из вентильной и сетевой обмоток, выполненных из двух параллельных трубчатых проводников, отличаю.— и4ийся тем, что, с целью снижения электрохимической коррозии, на фазные выводы вентильной обмотки выходного трансформатора в разрыв параллельных трубчатых проводников включены псследовательно электрически соединенные с этими выводами охладители тиристоров инверторного моста регулятора реактивной мощности, обмотка реактора, выполненная из двух параллельных трубчатых проводников, внешние поверхности которых соединены электрически на обоих концах, а внутренние полости — на одном, при этом электрически параллельные трубчатые проводники вентильной обмотки на фазных выводах соединены.
