Реферат



Изобретение относится к импульсной измерительной технике и может быть использовано в аппаратуре сбора измерительных импульсов. Цель - повышение точности формирования измерительных импульсов. Устройство содержит источник 1 опорного напряжения , блок 2 сравнения, коммутаторы 3, 8, 9, 11 и 13, конденсаторы 4 и 5, регулирующие элементы 6 и 7, триггер 10, счетчики 12, 14. Поставленная цель достигается за счет введения в устройство триггера, двух регулирующих элементов, блока сравнения , двух счетчиков, четырех коммутаторов и двух конденсаторов, а также соответствующих функциональных связей между ними. Работа устройства поясняется временными диаграммами. 2 ил. СО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

nm SUau (5D 4 Н 03 К 5 00 списочник изовркткния

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н ABTGPCHGMV СВИДЕТЕЛЬСТВУ (21) 4118148/24-21 (22) 10,06.86 (46) 15.07,88. Бюл. N 26 (72) С.А. Косарев В.В. Дмитриев, А.Г. Солошенко, С.Д. Малахов и А.Н. Дебальчук (53) 621 ° 374(088.8) (56}Авторское свидетельство СССР

У 645269, кл. Н 03 К 17/08, 1979.

Авторское свидетельство СССР

Ф 790177, кл. Н 03 К 5/00, 1980. (54) УСТРОЙСТВО ФОРМИРОВАНИЯ ИЗМЕРИТЕЛЬНЫХ ИМПУЛЬСОВ (57) Изобретение относится к импульсной измерительной технике и может быть использовано в аппаратуре сбора измерительных импульсов. Цель— повышение точности формирования измерительных импульсов. Устройство содержит источник 1 опорного напряжения, блок 2 сравнения, коммутаторы 3, 8, 9, 11 и 13, конденсаторы

4 и 5, регулирующие элементы 6 и 7, триггер 10, счетчики 12, 14. Поставленная цель достигается за счет введения в устройство триггера, двух регулирующих элементов, блока сравнения, двух счетчиков, четырех коммутаторов и двух конденсаторов, а также соответствующих функциональных связей между ними. Работа устройства поясняется временными диаграммами.

2 ил.

1410268 2

Изобретение относится к импульсой измерительной технике и может

ыть использовано в аппаратуре сбора измерительных импульсов.

Целью изобретения является повыение точности формирования измериельных импульсов.

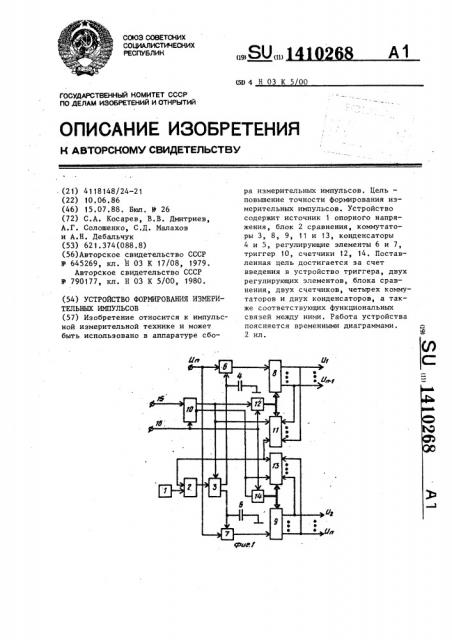

На фиг. 1 представлена функциоальная схема устройства, на фиг. 2— пюры, поясняющие его работу.

Устройство содержит источник опорoro напряжения 1, выход которого ерез блок сравнения 2 соединен с ходом пеРвого коммутатора 3, выхоы которого с включенными параллельо им конденсаторами 4 и 5 соединеы с входами первого и второго регуирующих элементов 6 и 7 соответтвенно, Выходы которых соединены с ходами третьего и пятого коммутатоов 8 и 9 соответственно, триггер 10, рямой выход которого соединен с упавляющим входом первого коммутатоа 3, стробирующим входом второго коммутатора 11, а также через первый четчик 12 — с управляющими входами ретьего и второго коммутаторов 8

11, инверсный выход триггера 10

I оединен со стробирующим входом четертого коммутатора 13 и через втоой счетчик 14 — c управляющими вхоами пятого и четвертого коммутатоов 9 и 13, выходы третьего коммута" ора 8 соединены с первой группой выодных шин и соответствующими входа- 35 второго коммутатора 11, выходы ятого коммутатора 9 соединены с торой группой выходных шин и соответтвующими входами четвертого коммуТатора 13, выходы второго и четверто- 40 го коммутаторов 11 и 13 соединены с вторым входом блока сравнения 2, первая входная шина 15 соединена с входом триггера 10, вторая входная ши— на 16 соединена с установочными вхо- 45 дами триггера 10 и первого и второго счетчиков 12 и 14 °

Устройство работает следующим образом.

Питающее напряжение U„ He1le3 Ilepвый и второй регулирующие элементы

6 и 7 поступает на входы третьего и пятого коммутаторов 8 и 9 соответственно. В соответствии с кодом, поступающим на управляющие входы третьего коммутатора 8 с выхода первого счетчика 12, он поочередно и циклически соединяет выход первого регулирующего элемента 6 с первой группой выходных шин U -U . Аналогично в соответствии с кодом, поступающим с выхода второго счетчика 14, управляется пятый коммутатор 9, который поочередно и циклически соединяет выход второго регулирующего элемента 7 со второй группой выходных шин П -U . Таким образом, на выходных шинах устройства последовательно формируются импульсы, причем на выходных шинах коммутатора 8— нечетных каналов, а на выходных шинах коммутатора 9 — четных. Начальная установка устройства в исходное состояние обеспечивается подачей импульсов синхронизации на установочные входы триггера 10 и счетчиков

12 и 14 (фиг. 2а). Удвоенная тактовая частота поступает на счетный вход триггера 10 (фиг. 26), который переключается по каждому поступающему импульсу (фиг. 2в). Благодаря тому, что входы счетчиков 12 и 14 соединены соответственно с прямым и инверсным выходами триггера 10, импульсы на выходе коммутатора 8 сдвинуты на время, равное половине длительности формируемых импульсов, относительно импульсов, формируемых на выходе коммутатора 9 (фиг. 2г,д,е,ж).

Стабилизация амплитуды формируемых импульсов осуществляется следующим образом.

Импульсы с выходов коммутаторов

8 и 9 поступают на входы коммутаторов 11 и 13 соответственно, которые опрашиваются синхронно с ними, так как управляющие входы коммутаторов 8 и 11, а также коммутаторов 9 и 13 соединены с выходами счетчиков 12 и

14 соответственно. Сигналы с выходов коммутаторов 11 и 13 поступают на первый вход блока сравнения 2, второй вход которого соединен с источником опорного напряжения 1 ° Коммутаторы

11 и 13 открываются поочередно, так как их стробирующие входы соединены соответственно с прямым и инверсным выходами триггера 10. Таким образом, на выходе блока сравнения 2 последовательно формируется разностный сигнал для всех формируемых импульсов, который через коммутатор 3 поступает поочередно на управляющие входы регулирующих элементов 6 и 7. Управление коммутатором 3 осуществляется сигналом с прямого выхода триггера

10 таким образом, что, когда открыт коммутатор 11, выход блока сравнения

3 14

2 через коммутатор 3 соединяется с управляющим входом регулирующего элемента 6, а когда открыт коммутатор 13 — с уйравляющим входом регулирующего элемента 7. Если амплитуда импульсов на какой-либо выходной шине отличается от требуемого значения, которое определяется выходным напряжением источника опорного напряжения 1, сигнал на выходе блока сравнения 2 через коммутатор 3 воздействует на управляющий вход регулирующего элемента 6 или 7 таким образом, чтобы компенсировать эту разницу. Так как управляющее напряжение на управляющие входы регулирующих элементов б и 7 поступает поочередно, то для запоминания этого напряжения в паузах между управляющими импульсами используются конденсаторы 4 и 5, подключенные параллельно управляющим входам регулирующих элементов

6 и 7 соответственно.

Формула изобретения

Устройство формирования измерительных импульсов, содержащее источник опорного напряжения, первый коммутатор, о т л и ч а ю щ е е с я тем, что, с целью повышения точности формирования измерительных импульсов, в него введены триггер, первый и вто-. рой регулирующие элементы, блок срав10268 4 нения, первый и второй счетчики, второй, третий, четвертый и пятый коммутаторы и два конденсатора, причем

5 первая входная шина соединена с входом триггера, прямой выход которого соединен с входом первого счетчика, управляющим входом первого коммутатора и стробирующим входом второго

1О коммутатора, входы которого соединены с первой группой выходных шин и выходами третьего коммутатора, вход которого соединен с выходом первого регулирующего элемента, инверсный вы1 ход триггера соединен с входом второго счетчика и стробирующим входом четвертого коммутатора, входы которого соединены с второй группой выход" ных шин и выходами пятого коммутатора, о вход которого соединен с выходом второго регулирующего элемента, выходы второго и четвертого коммутаторов соединены с первым входом блока сравнения, второй вход которого соединен

2б с выходом источника опорного напряжения, а выход через первый коммутатор соединен с управляющими входами первого и второго регулирующих элементов, параллельно которым включены первый и второй конденсаторы соответственно, вторая входная шина соединена с установочными входами триггера и обоих счетчиков, а входы регулирующих элементов соединены с шиной питающего напряжения, 1410268 фиг 2
