Р6 14106

Класс 21 g, 14

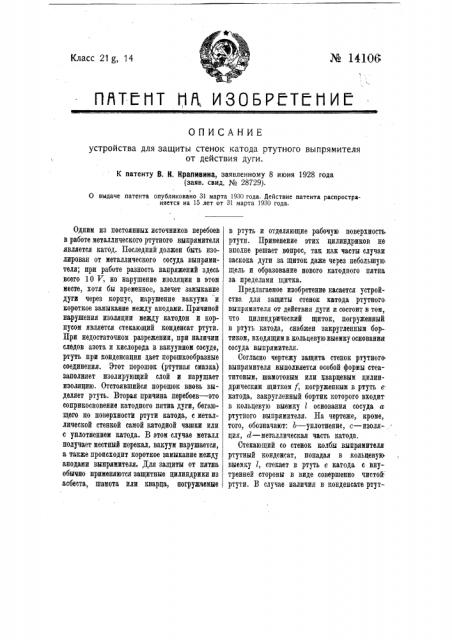

ПЛТЙНТ PIA„ИЗОБРЙТЙll ИE

ОПИСАНИЕ устройства для защиты стенок катода ртутного выпрямителя от действия дуги.

К патенту В. К. Крапивина, заявленному 8 июня 1928 года (заяв. саид. М 28729).

О выдаче патЕнта опубликовано 31 марта 1930 года. Действие патента распространяется на 15 лет от 31 марта 1930 года.

Одним из постоянных источников перебоев в работе металлического ртутного выпрямителя является катод. Последний должен быть изолирован от металлического сосуда выпрямителя; при работе разность напряжений здесь всего 10 V, но нарушение изоляции в этом месте, хотя бы временное, влечет замыкание дуги через корпус, нарушение вакуума и короткое замыкание между анодами. Причиной нарушения изоляции между катодом и корпусом является стекающий конденсат ртути.

При недостаточном разрежении, при наличии следов азота и кислорода в вакуумном сосуде, ртуть при конденсации дает порошкообразные соединения. Этот порошок (ртутная смазка) заполняет изолирующий слой и нарушает изоляцию. Отстоявшийся порошок вновь выделяет ртуть. Вторая причина перебоев †э соприкосновение катодного пятна дуги, бегающего по поверхности ртути катода, с металлической стенкой самой катодной чашки или с уплотнением катода. В этом случае металл получает местный перекал, вакуум нарушается, а также происходит короткое замыкание между анодами выпрямителя. Для защиты от пятна обычно применяются защитные цилиндрики из асбеста, шамота или кварца, погружаемые в ртуть и отделяющие рабочую поверхность. ртути. Применение этих цилиндриков не вполне решает вопрос, так как часты случаи заскока дуги за щиток даже через небольшую щель и образование нового катодного пятна за пределами щитка.

Предлагаемое изобретение касается устройства для защиты стенок катода ртутного: выпрямителя от действия дуги и состоит в том, что цилиндрический щиток, погруженный в ртуть катода, снабжен закругленным бортиком, входящим в кольцевую выемку основания сосуда выпрямителя.

Согласно чертежу защита стенок ртутного выпрямителя выполняется особой формы стеатитовым, шамотовым или кварцевым цилиндрическим щитком f, погруженным в ртуть е катода, закругленный бортик которого входит в кольцевую выемку 1 основания сосуда а ртутного выпрямителя. На чертеже, кроме, того, обозначают: Ь вЂ” уплотнение, с — изоля- ция, И вЂ” металлическая часть катода.

Стекающий со стенок колбы выпрямителя ртутный конденсат, попадая в кольцевую выемку t стекает в ртуть е катода с внутренней стороны в виде совершенно чистой ртути. В случае наличия в конденсате ртутного порошка, последний отстаивается в наружном канале; таким образои, сток осуществляется с одновременной фильтровкой ртути.

Заскок дуги за пределы щитка невозможен, так как район катода снаружи щитка сверху л снизу геиетрически закрыт столбои ртути.

Предмет патента.

Устройство для защиты стенок катода ртутного выпрямителя от действия дуги, характеризующееся тем, что стеатитовый, шамотовый или кварпевый цилиндрический щиток f, погруженный в ртуть е катода, снабжен закругленным бортиком, входящим в кольцевую выемку / основания сосуда а выпрямителя, служащую для собирания конденсирующейся ртути, стекающейся со стенок сосуда выпрямителя.
