Абсорбционный анализатор концентраций веществ

Абсорбционный анализатор концентраций веществ

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано для контроля выбросов промьппленных предприятий и автотранспорта в атмосферу, а также в ряде технологических процессов. Целью изобретения является повьшение точности измерений . Устройство содержит источник излучения, рабочую и опорную, кюветы, противофазный модулятор оптических каналов и модулятор, осуществляющий модуляцию оптических каналов с разными частотами, а также электронную измерительную схему, включающую узкополосный усилитель с управляемой полосой . Использование одноканальной . электронной схемы с управляемым узкополосным усилителем в качестве компенсирую цего элемента устраняет влияние изменений коэффициента передачи м усилительного такта па точность измерений . 1 ил. 1Й S

СОЮЗ СОВЕТСНИХ

COUHAËÈÑTÈ×EÑHÈ Х

РЕСПУБЛИН (51) 5 G O i N 21 /61

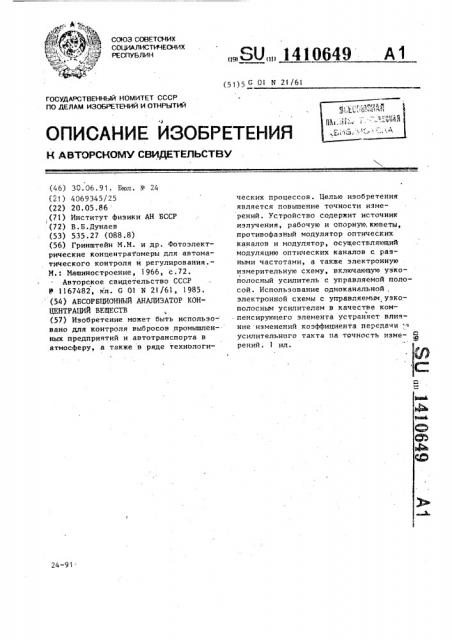

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

24-91

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (46) ЗС. 06. 91. Бюл. № 24 (21) 4069345/25 (22) 20 ° 05.86 ,(7!) Институт физики АН БССР (72) В.Б.дунаев (53) 535.27 (088.8) (56) Гринштейн М.М. и др. Фотоэлектрические концентратомеры для автоматического контроля и регулирования.—

N.: Машиностроение, 1966, с.72.

Авторское свидетельство СССР № 1167482, кл. G 01 N 21/61, 1985. (54) АБСОРБЦИОННЫЙ АНАЛИЗАТОР КОНЦЕНТРАЦИИ ВЕЩЕСТВ (57) Изобретение может быть использовано для контроля выбросов промышлен- ных предприятий и автотранспорта в атмосферу, а также в ряде технологи„„SU„„1410649 А1 ческих процессов. Целью изобретения является повышение точности изме" рений. Устройство содержит источник излучения, рабочую и опорную, кюветы, противофазный модулятор оптических каналов и модулятор, осуществляющий модуляцию оптических каналов с разными частотами, а также электронную измерительную схему, включающую узкополосный усилитель с управляемой полосой. Использование одноканальной . электронной схемы с управляемым уэкополосным усилителем в качестве коми пенсирующего элемента устраняет влияние изменений коэффициента передачи усилительного такта па точность изме. 3 рений ° 1 ил.

1410649

Изобретение относится к области аналитического приборостроения и может быть использовано для контроля выбросов промышленных предприятий и автотранспорта в атмосферу, а также в ряде технологических процессов, Цель изобретения — повышение точности .измерений, На чертеже изображена структурная схема устройства.

Устройство содержит источник 1 излучения, дополнительный модулятор

2, модулятор 3, рабочую 4 и опорную 5 кюветы, оптическую систему б фокуси- 15 ровки потоков излучения на приемную площадку приемника излучения,.прием-. ник 7 излучения, "датчик 8 положения. дополнительного модулятора, предварительный усилитель 9„ узкополосный . 20

Фильтр 10 усилитель 11, синхронный, детектор 12 и устройство 13 управления полосой пропускания узкополосного фильтра, а также вторичный прибор !4. 25

Устройство работает следующим образом.

Излучение от источника 1 с помощью дополнительного модулятора 2 последовательно направляется в рабо- 30 чий и опорный каналы, образованные соответственно рабочей 4 и опоркой 5 кюветами. С помощЬю модулятора 3 потоки излучения в рабочем и опорном каналах модулируются с разными частотами, причем эти частоты выбираются более высокими, чем частота модуляции излучения источника 1, получаемая прц помощи дополнительного модулятора 2. Далее промодулированные потоки 40 направляются посредством оптической, системы 6 на приемник 7, Выходной сигнал приемника 7 излучения усиливается предварительным усилителем 9 и подается на вход узкополосного фильтра 1 О, центральная частота которого совпадает.с частотой модуляции потоков одного из каналов, например рабочего, При этом 1 частота модуляции второго потока излучения (в данном примере опорного ) также попадает в полосу пропускания узкополосного Фильтра 10. При необхо-, димости ныходной сигнал узкополосного Фильтра 10 усиливается усили" телем 11 и поступает на вход синх55 ронного детектора 12, управление работой которого осуществляется с частотой прерывания потока излучения источника дополнительным модулятором 2 с помощью датчика 8.

После соответствующего ныпрямления и сглаживания постоянное выходное напряжение синхронного детектора 12 подается на вход устройства

13, с помощью которого регулируется полоса пропускания узкополосного

Фильтра !О таким образом, чтобы.сигнал на выходе синхронного детектора

12 поддерживался постоянным, например, равным нулю.

При о;гсутствии поглощающего. ве" щества н . рабочей кювете выходной сигнал синхронного детектора 12 ус- танавлийается на определенное значеа ние, например, равное нулю при задан- ной полосе прбпускания узкополосного

Фильтра 10. При этом выходной сигнал устройства 13 будет соответство-. вать нулевой концентрации поглощающего вещества н рабочей кювете. Если в рабочей кювете появляется поглощающее.нещестно, то для поддержания постоянного выходного напряжения синхронного детектора 12 на выходе устройства 13 появляется сигнал, вызывающий уменьшение полосы пропускания узкополосного Фильтра 10. Этот упранляющий сигнал, являющийся мерой концентрации поглощающего вещества в рабочей -кювете, и контролируется во вторичном приборе 14.

Устройство обеспечивает эа счет использования одного общего электрон-, ного канала измерения и узкополосного фильтра с регулируемой полосой пропускания в качестве компенсирующего элемента устранение влияния изменений коэффициента передачи усилительного тракта на точность иэмере" ний.

Формула и з о б р е тенин

Абсорбционный анализатор концентраций веществ, содержащий оптически связанные источник излучения, рабочую и опорную кюветы, модулятор, вы- полненный с возможйостью модуляции потоков излучения н рабочей и опорной кюветах с разными частотами,. приемник излучения и соединенные с

Иим предварительный усилитель, синх-. ронный детектор и вторичный прибор, отличающийся тем, что, с целью повышения точности измерений, 14I0649

Составитель С.Соколова

Редактор С.Рекова Техред И.Ходанич

Корректор 3 Лончакова

Заказ 2572

Тираж 412 Подписное

ВИИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб °, д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4 в него введены доплнительньтй модулятор, выполненный с возможностью противофаэной модуляции потоков излу- чения в рабочей и опорной кюветах, датчик положения дополнительного модулятора, узкополосный фильтр и устройство управления полосой пропускания узкополосного .фильтра, при этом выход предварительного усилителя связан с входом узкополосного фильтра; выход которого связан с входом синхронного детектора, выход которого связан с входом. устройства управления полосой пропускания узкополосного фильтра, выход которого связан с входом вторичного прибора и управляющим входом узкополосного фильтра, а управляющий вход синхронного детектора связан с датчиком положения дополнительного модулятора.
