Реферат



Класс 67а, 9

Юо 141069

СССР

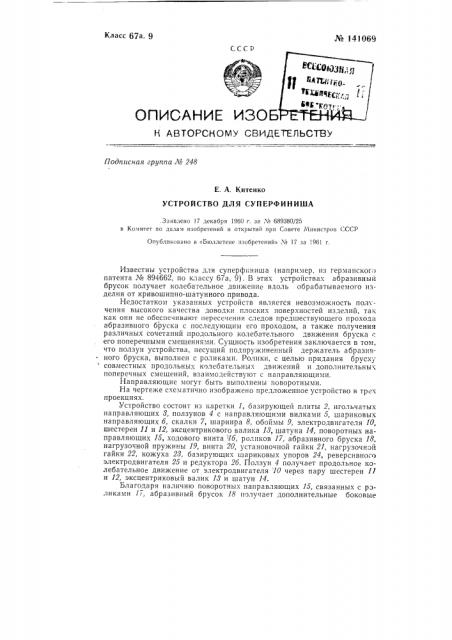

ОпиСАниЕ иЗО

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л 248

Е. А. Китенко

УСТРОЙСТВО ДЛЯ СУПЕРФИНИША .Заявлено !7 декабря 1960 г. за Л! 689380/25 в Комитет по делам изобретений и открытий прп Совете Л!иниетров ГССР

Опубликовано в «Б1оллетене изобретений» Хо 17 за 1961 г.

Известны устройства для суперфпниша (например, из германского патента № 894662, по классу 67а, 9). В этих устройствах абразивныи брусок получает колебательное движение вдоль обрабатываемого изделия от кривошипно-шатунного привода.

Недостатком указанных устройств является невозможность получения высокого качества доводки плоских поверхностей изделий, так как они не обеспечивают пересечения следов предшествующего прохода абразивного бруска с последующим его проходом, а также получения различных сочетаний продольного колебательного движения бруска с его поперечными смещениями. Сущность изобретения заключается в том, что ползун устройства, несущий подпружиненный держатель абразивного бруска, выполнен с роликами. Ролики, с целью придания бруску совместных продольных колебательных движений и дополнительных поперечных смещений, взаимодействуют с направляющими.

Направляющие могут быть выполнены поворотными.

На чертеже схематично изображено предложенное устройство в трех проекциях.

Устройство состоит из каретки 1, базирующей плиты 2, игольчатых направляющих 8, ползунов 4 с направляющими вилками 5, шариковых направляющих б, скалки 7, шарнира 8, обоймы 9, электродвигателя 10, шестерен 11 и 12, эксцентрикового валика 18, шатуна 14, поворотных направляющих 15, ходового винта 11б, роликов 17, абразивного бруска 18, нагрузочной пружины 19, винта 20, установочной гайки 21, нагрузочной гайки 22, кожуха 28, базирующих шариковых упоров 24, реверсивного электродвигателя 25 и редуктора 2б. Ползун 4 получает продольное колебательное движение от электродвигателя 10 через пару шестерен 11 и 12, эксцентриковый валик 13 и шатун 14.

Благодаря наличию поворотных направляющих 15, связанных с роликами 17, абразивный брусок 18 получает дополнительные боковые

М 141069 смещения В поперечном H3ll piiBлении. Гри различных поло>кения каждой из двух поворознйх направляющих дают восемь сочетаний продольного колебательного движщ ир ползуна с поперечным смещением последнего.

Установка ре>купЦгЬ инструмента и обеспечение требуемого давления на брусок в процессе его работы осуществляется механизмом, со:.тоящим из нагрузочной нру>кины 19, скалки 7, винта 20, установочной гайки 21 и нагрузочной гайки 22. Нагрузочная пружина тарируется. шкала нагрузок наносится на скалку; тем самым обеспечивается удобство визуального отсчета нагрузок с достаточной точностью.

Для осуществления процесса суперфиниша по всей длине обрабатываемого изделия 27 каретка 1, направляемая базирующими шариковыми упорами 24, получает движение подачи от реверсивного электродвигателя 25 через редуктор 2б и ходовой винт 16 Ограничение перемещения и реверсирование движения осуществляется с помощью обычных устройств.

Предмет изобретения

1. Устройство для суперфиниша с использованием абразивного бруска, получающего от кривошипно-шатунного привода колебательное движение вдоль обрабатываемого изделия, от л и ч а ю щ ее с я тем, что, с целью повышения качества доводки плоских поверхностей изделий, ползун, несущий подпружиненный держатель абразивного бруска, снабжен роликами, взаимодействующими с направляющими для сообщени абразивному бруску в процессе его продольного колебательного дви>ке ния одновременных дополнительных смещений в поперечном напразлении.

2. Устройство оо и. 1, отл и ч а ю ще еся тем, чго, с целью получения различных сочетаний продольного колебательного движения абразивного бруска с поперечными его смещениями, направляющие выполнены поворотными.

¹ 14l069
