Реферат



Изобретение относится к сельскохозяйственному машиностроению, а именно к машинам для посадки клубней картофеля. Цель изобретения - повышение надежности технологического процесса при посадке к.пубней разной фракции и равномерности их подачи в борозду. Раздвижные диски 1 и 2 и вместе с ними полуложечки 3 и 4, вращаясь , захватывают со дна питательного бункера клубни. Полуложечки, переналаженные на высадку определенной фракции, обеспечивают захват клубней одного размера , остальные выпадают и возвращаются на дно питательного бункера. Захваченные полуложечками .3 и 4 клубни фиксируются бесконечной гибкой лентой 9. Прилипшие клубни принудительно выталкиваются делителем 6 и выступами кожуха 7. Делитель 6 выполняет , кроме того, функцию перекрытия дна питательного бункера. 6 ил. с se

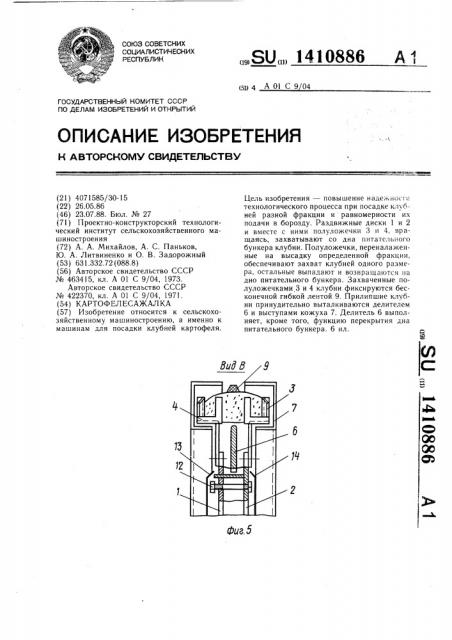

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4 А 01 С 9 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

1Ч фиг.5

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4071585/30-15 (22) 26.05.86 (46) 23.07.88. Бюл. № 27 (71) Проектно-конструкторский технологический институт сеЛьскохозяйственного машиностроения (72) А. А. Михайлов, А. С. Паньков, 1О. А. Литвиненко и О. В. Задорожный (53) 631.332.72 (088.8) (56) Авторское свидетельство СССР № 463415, кл. А 01 С 9/04, 1973.

Авторское свидетельство СССР № 422370, кл. А 01 С 9/04, 1971. (54) КАР ТОФ ЕЛ ЕСАЖАЛ КА (57) Изобретение относится к сельскохозяйственному машиностроению, а именно к машинам для посадки клубней картофеля.

„„SU„„1410886 А 1

Цель изобретения — повышение надежносги технологического процесса при посадке клубней разной фракции и равномерности их подачи в борозду. Раздвижные диски 1 и 2 и вместе с ними полуложечки 3 и 4, вращаясь, захватывают со дна питательного бункера клубни. Полуложечки, переналаженные на высадку определенной фракции, обеспечивают захват клубней одного размера, остальные выпадают и возвращаются па дно питательного бункера. Захваченные полуложечками 3 и 4 клубни фиксируются бесконечной гибкой лентой 9. Прилипшие клубни принудительно выталкиваются делителем

6 и выступами кожуха 7. Делитель 6 выполняет, кроме того, функцию перекрытия дна питательного бункера. 6 ил.

14

Изобретение относится к сельскохозяйственному машиностроению, а именно к машинам для посадки клубней картофеля.

Цель изобретения — повышение надежности технологического процесса при посадке клубнеплодов разной фракции и равномерности их подачи в борозду.

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — вид А на фиг. 1; на фиг. 3 — вид Б на фиг. 1; на фиг. 4 — узел 1 на фиг. 1; на фиг. 5 — вид В на фиг. 4; на фиг. 6 — вид Г на фиг. 4.

Картофелесажалка содержит раздвижные диски 1 и 2, на которых в радиальном направлении симметрично крепятся полуложечки левая 3 и правая 4, питательный бункер 5, делитель 6, установленный между дисками 1 и 2, имеющий в зоне выталкивания высоту выше полуложечек, а в зоне захвата — высоту ниже седел полуложечек 3 и 4, образующий таким образом горку с обеих сторон для удаления лишних клубнеплодов, кожух 7 закрытого типа.

В зоне выталкивания выступы 8 кожуха 7 входят между прорезями полуложечек 3 и 4 (фиг. 3), обеспечивая эффективную очистку полуложечек от налипшей массы. Между полуложечками 3 и 4 расположена бес.конечная гибкая лента 9, движущаяся на катках 10 и 11. Для посадочного материала крупных или мелких размеров конструкция обеспечена регулировочным болтом

12, с помощью которого соответственно раздвигаются или сдвигаются раздвижные диски 1 и 2. Для предотвращения воздействия трения от движущихся регулировочных дисков 1 и 2 на клубнеплоды конструкцией предусмотрены щитки 13 и 14.

Картофелесажалка работает следующим образом.

Раздвижные диски 1 и 2 и вместе с ними полуложечки 3 и 4, вращаясь, захватывают со дна питательного бункера 5 клубни (фиг. 3). Так как полуложечки, переналаженные на высадку определенной фракции, 10886 обеспечивают захват только одного клубня, остальные будут выпадать и возвращаться на дно питательного бункера 5 (фиг. 1, 4, 5 и 6).

Захваченные полуложечками 3 и 4 клубнеплоды фиксируются бесконечной гибкой лентой 9, случайно захваченный клубнеплод под воздействием неподвижной части делителя 6 и подвижной бесконечной гибкой ленты будет направлен на дно пита10 тельного бункера 5 (фиг. 4). Выходя из-под влияния бесконечно гибкой ленты 9, клубнеплоды, ограниченные стенками кожуха 7, скатываются к тыльной стороне предшествующих полуложечек, имеющих такую же опорную поверхность, как и передняя сторона, и в таком положении клубнеплоды передвигаются до выпадания в борозду.

Прилипшие клубнеплоды принудительно выталкиваются делителем 6 и выступами 8 (фиг. 1 и 2).

Делитель 6 выполняет, кроме этого, функцию перекрытия дна питательного бункера 5, предотвращает действие трения клубнеплодов от вращающихся раздвижных дисков 1 и 2 и способствует выпаданию лишних клубнеплодов, не попавших в полуложечки 3 и 4.

Формула изобретения

Картофелесажалка, содержащая питательный бункер и установленный в нем ложечко-дисковый вычерпывающий аппарат, состоящий из двух установленных на валу дисков, на которых закреплены ложечки, отличающаяся тем, что, с целью повышения надежности технологического процесса при посадке клубней разной фракции и: равномерности их подачи в борозду, между дисками в зонах удержания и выталкивания клубней установлены соответственно бесконечная гибкая лента и делитель, а диски установлены на валу с возможностью вза4р имного смещения вдоль вала.

1410886

Фиа Ф

1410886 айаг.б
