Реферат



Изобретение относится к орошаемому земледелию и позволяет снизить возможc o /lЛйl о о о о а 4 о °: ность засоления корнеобитаемого слоя и экономить поливную воду. Полимерный водонепроницаемый экран 5 с отверстиями и. обратными клапанами 7 укладывают под подкорнеобитаемый слой 4 на глубину, примерно вдвое превышающую глубину вспашки корнеобитаемого слоя 1. Обратный клапан 7 содержит корпус с отверстиями и подпружиненную диафрагму с пружинами. При орошении хлопкового поля водонепроницаемый экран 5 задерживает влагу, в результате чего обеспечивается постоянная подпитка корнеобитаемого слоя 1. В случае подъема грунтовых вод, богатых солями, диафрагма препятствует их проникновению в подкорнеобитаемый слой 4 и далее в корнеобитаемый слой 1. 1 з.п.ф-лы, 3 ил. V с (Л со со а о о о и о о ° о а о о ао о о о а а -о .о с а о о ° С)

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН л) 4 А 01 G 25 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3931782/30-15 (22) 12.07.85 (46) 23.07.88. Бюл. № 27 (71) Институт механики и сейсмостойкости сооружений им. М. Т. Уразбаева (?2) А. Д. Глущенко, Е. В. Сливинский, Д. Ф. Файзуллаев, О. С. Аблялимов, Б. Б. Тян и В. А. Хон (53) 631.347 (088.8) (56) Авторское свидетельство СССР № 905367, кл. Е 02 В 13/00, 1980.

Патент Австралии № 437423, кл. 31.9, 1969. (54) ПОЛЕ ОРОШАЕМОГО ЗЕМЛЕДЕЛИЯ (57) Изобретение относится к орошаемому земледелию и позволяет снизить возмож„„Я0„» 1410913 А 1 ность засоления корнеобитаемого слоя и экономить поливную воду. Полимерный водонепроницаемый экран 5 с отверстиями и обратными клапанами 7 укладывают под подкорнеобитаемый слой 4 на глубину, примерно вдвое превышающую глубину вспашки корнеобитаемого слоя 1. Обратный клапан 7 содержит корпус с отверстиями и подпружиненную диафрагму с пружинами

При орошении хлопкового поля водонепроницаемый экран 5 задерживает влагу, в результате чего обеспечивается постоянная подпитка корнеобитаемого слоя 1. В случае подъема грунтовых вод, богатых солями, диафрагма препятствует их проникновению в подкорнеобитаемый слой 4 и далее в корнеобитаемый слой 1. 1 з.п.ф-лы, 3 ил.

14

Изобретение относится к области орошаемого земледелия и может быть использовано при возделывании хлопковых полей.

Целью изобретения — снижение возможности засоления корнеобитаемого слоя и экономия поливной воды.

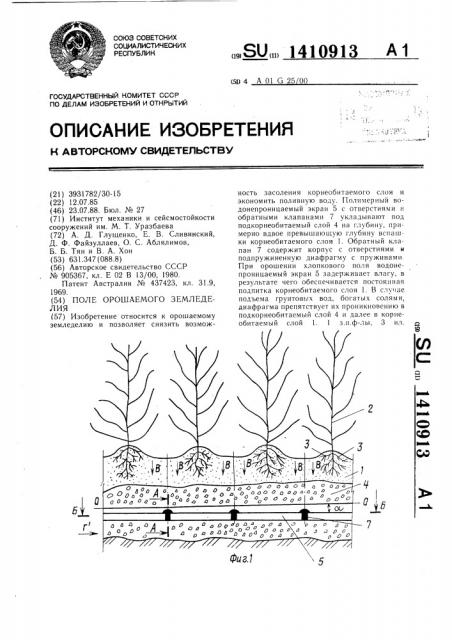

На фиг. 1 показано хлопковое поле, поперечный разрез; на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3 — сечение Б — Б на фиг. l.

Хлопковое поле состоит из корнеобитаемого (благородного) слоя 1 почвы, на котором расположены кусты хлопчатника 2 с корневой системой 3, и подкорнеобитаемого слоя 4. На глубине 50 — 60 см последнего с некоторым уклоном в поперечной плоскости установлен водонепроницаемый экран

5 из полимерного материала с отверстиями 6, расположенными по всей площади последней в шахматном порядке. В отверстиях 6 установлены обратные клапаны 7, состоящие из корпуса 8 с отверстиями 9 и диафрагмы 10 с пружинами 11.

Поле орошаемого земледелия, преимущественно хлопковое, эксплуатируется следующим образом.

При планировке поля предварительно формируют котлован глубиной 90 см, на дно которого укладывают экран 5 с обратными клапанами 7 под углом к горизонтальной плоскости Π— О и наносят последовательно друг за другом два слоя почвы — вначале подкорнеобитаемый слой 4 толщиной 50—

60 см, а затем корнеобитаемый (благородный) слой 1 толщиной 25 — 30 см (фиг. 1).

При орошении хлопкового поля влага проходит по стрелкам В в корнеобитаемый слой 1, питая при .этом корневую систему 3 хлопчатника 2. По мере насыщения корнеобитаемого слоя 1 влагой последняя поступает в подкорнеобитаемый слой 4, фильтруется через него и задерживается экраном 5, постепенно скапливаясь над последним. Это обеспечивает подпитку влагой корнеобитаемого слоя 1, и поэтому устанавли10913

2 вается оптимальная влажность последнего по всей площади хлопкового поля. При этом часть скопившегося избытка влаги стекает по стрелке 1 в сбросной канал (не показан), а из него вновь может использоваться для орошения других полей. Другая часть влаги вместе с растворившимися веществами (удобрения, дефолианты, и т. д.) через отверстия 9 поступают в корпус 8 обратного клапана 7 и за счет гидростатического давления перемещают диафрагму 10 вниз по стрелке Д, сжимая при этом пружины 11, и затем через отверстия 6 экрана 5 удаляются из под корнеобитаемого слоя 4 (фиг. 2). По мере понижения гидростатического давления вследствие уменьшения количества влаги в слое 4 пружины 11, разжимаясь, возвращают диафрагму 10 в исходное положение и тем са мым запирают клапаны 7. Таким образом, в случае подъема грунтовых вод (по стрелке 7), богатых солями, диафрагма 10 препятствует их проникновению в подкорнеобитаемый слой 4, что позволяет избежать засолонения плодородных земель.

Формула изобретения

l. Поле орошаемого земледелия, преимущественно хлопковое, содержащее корнеобитаемый и подкорнеобитаемый слои и размещенный ниже корнеобитаемого слоя водоЗ0 непроницаемый экран, отличающееся тем, что, с целью снижения возможности засоления корнеобитаемого слоя и экономии поливной воды, водонепроницаемый экран расположен на глубине, по крайней мере вдвое превышающей глубину вспашки корнеобитаемого слоя, и снабжен установленными по всей поверхности обратными клапанами.

2. Поле по п. 1, отличающееся тем, что обратные клапаны установлены в шахматном порядке с шагом, кратным междурядьям хлопкового поля.

Фиг.2

1410913
