Устройство для раздачи кормов

Устройство для раздачи кормов

Иллюстрации

Показать все

Реферат



Изобретение относится к механизации трудоемких процессов в животноводстве . Цель изобретения - расширение функциональных возможностей устройства путем обеспечения независимой раздачи концкормов. Устройство содержит шнек 4, при вращении которого в одну сторону грубые или сочные корма из бункера, ограниченные с боков продольными пластинами 6, подаются в открытое пространство между приемным столом 1 и шнеком 4. При необходимости раздачи концкормов продольные пластины, поворачиваясь на прикрепленных к ним кронштейнах 7 вокруг оси 3 шнека, опускаются посредством гибких тяг 8, образуя желоб. После этого шнек реверсируется, подавая в образованный из пластин желоб концкорма из бункера , расположенного у конца шнека противоположно бункеру грубых или сочных кормов . Для разгрузки концкормов продольные пластины переводят в вертикальное положение . I 3. п. ф-лы, 4 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4 А 01 5 00 ф )7(0 (Л 1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4181794/30-15 (22) 15.01.87 (46) 23.07.88. Бюл. № 27 (71) Дагестанский научно-исследовательский институт сельского хозяйства (72) А. Х. Галимов (53) 636.084.7-83 (088.8) (56) Авторское свидетельство СССР № 359013, кл. А 01 К 5/00, 1971.

Рунов Б. А. Основы промышленного откорма скота в США и Канаде. — М.:

Колос, 1975, с. 274 — 281, рис. 138, 1. (54) УСТРОЙСТВО ДЛЯ РАЗДАЧИ КОРМОВ (57) Изобретение относится к механизации трудоемких процессов в животноводстве. Цель изобретения — расширение функциональных возможностей устройства путем

„„SU„„1410925 А 1 обеспечения независимой раздачи концкормов. Устройство содержит шнек 4, при вращении которого в одну сторону грубые или сочные корма из бункера, ограниченные с боков продольными пластинами 6, подаются в открытое пространство между приемным столом 1 и шнеком 4. При необходимости раздачи концкормов продольные пластины, поворачиваясь на прикрепленных к ним кронштейнах 7 вокруг оси 3 шнека, опускаются посредством гибких тяг 8, образуя желоб. После этого шнек реверсируется, подавая в образованный из пластин желоб концкорма из бункера, расположенного у конца шнека противоположно бункеру грубых или сочных кор мов. Для разгрузки концкормов продольные пластины переводят в вертикальное положение. 1 з. п. ф-лы, 4 ил.

141

Изобретение относится к механизации трудоемких процессов в животноводстве, в частности к устройствам для раздачи кормов.

Цель изобретения — расширение функциональных возможностей устройства путем обеспечения независимой раздачи концентрированных кормов.

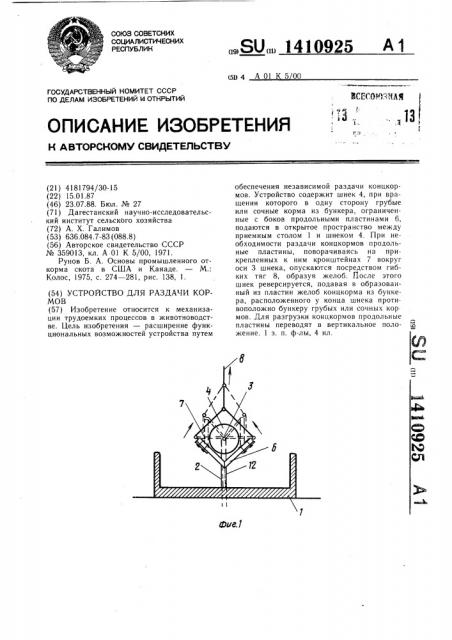

На фиг. 1 схематично изображено устройство для раздачи кормов, при опущенных продольных пластинах, поперечный разрез; на фиг. 2 — то же, при поднятых продольных пластинах; на фиг. 3— то же, продольный разрез; на фиг. 4 то же, вид сверху.

Устройство для раздачи кормов содержит приемный стол 1, и установленный над ним с помощью опорных элементов 2 на горизонтальной оси 3 шнек 4 с приводом 5. По обеим сторонам шнека размещены продольные пластины 6, к верхним краям которых прикреплены под углом кронштейны 7, шарнирно смонтированные на соединительных втулках звеньев оси шнека.

К верхним краям продольных пластин присоединены также гибкие тяги 8 механизма 9 их перемещения в вертикальной плоскости, который снабжен фиксатором.

Один конец шнека размещен в бункере IO для грубых или сочных кормов, а другой его конец — в бункере 11 для концентрированных кормов. Привод 5 шнека выполнен реверсивным. Опорные элементы 2 выполнены в виде телескопических стоек, имеющих стопорные болты 12.

Устройство работает следующим образом.

При вращении шнека 4 в одну сторону грубые или сочные корма из бункера 10 подаются в направлении приемного стола 1, постепенно заполняя пространство между ним и шнеком. При этом по мере подачи кормов они смещаются вдоль линии кормления на заданную длину. При последующем поедании корма приемного стола происходит его ссыпание с верхних зон в нижние зоны, в результате чего осуществляется освобождение шнека от кормов. При этом продольные пластины 6 занимают верхнее

2 положение (фиг. 2) и зафиксированы гибкими тягами 8 механизма 9 для образования свободного пространства между шнеком и приемным столом. В случае необходимости раздачи концентрированных корчов да ке при íàличии На приемном столе грубых или сочных кормов реверсируют привод 5 и шнек начинает вращаться в противоположную сторону, захватывая концентрированные корма из бункера 11. При этом продольные пластины предварительно переводят в нижнее положение с образованием под шнеком и по его боковым сторонам по всей длине линии кормления желоба, в который шнеком загружаются концентрированные корма. После15 дующим поднятием продольных пластин гибкими тягами 8 концентрированные корма сбрасываются либо на слой ранее выгруженных грубых или сочных кормов, либо на приемный стол.

Формула изобретения

l. Устройство для раздачи кормов, содержащее приемный стол и установленный над ним посредством опорных элементов на горизонтальной оси шнек с приводом, имеющий по обеим сторонам продольные пластины, один конец которого размещен в основном бункере для грубых или сочных кормов, отличающееся тем, что, с целью расширения функциональных возможностей устройства путем обеспечения независимой раздачи концентрированных кормов, оно снабжено дополнительным бункером, в котором расположен другой конец шнека, при этом привод упомянутого шнека выполнен реверсивным, а продольные пластины выполнены с прикрепленными к их верхним краям кронштейнами, которые шарнирно смонтированы на оси шнека, и гибкими тягами механизма их перемещения в вертикальной плоскости.

40 2. Устройство по п. 1, отличающееся тем, что, с целью упрощения его настройки на выдачу различных доз кормов, опорные элементы шнека выполнены в виде телескопических стоек. фиг. 2

Фиг.Л
