Стыковое соединение ребристых плит с балкой

Стыковое соединение ребристых плит с балкой

Иллюстрации

Показать все

Реферат



Изобретение относится к области строительства и может быть использовано при устройстве сборных железобетонных покрытий и перекрытий в райо- . нах с повышенной сейсмичностью и неравномерно деформируемыми грунтами оснований. Цель изобретения - повьшение эксплуатационной надежности покрытий . Соединение ребристых плит 1 с балкой 2 включает закладные детали 3плит, прикрепленные сварными швами 4к закладной пластине 5, згжрепленной анкерами 6 в бетоне балки. В закладной пластине 5 выполнены пазы, разделяющие ее на участки по числу присоединяемых ребер плит. Перемычки между стенками пазов образуют площадки текучести, дающие возможность независимого перемещения каждого ребра плиты в узле соединения при неравномерных деформациях соседних балок. Между пластиной 5 и балкой 2 размещена упругоподатливая прокладка 7, под которую в бетоне балки может быть выполнено у1 лубление. 1 з.п. ф-лы, 3 ил. i (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1411403 А1 (59 4 Е 04 В 1 38

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4174264/29-33 (22) 05. 01 . 87 (46) 23.07.88. Бюл. № 27 (71) Научно-исследовательский инсти— тут строительных конструкций Госстроя

СССР (72) И.А.Козлов (53) 69.057.4;69.025.223 (088.8) (56) Авторское свидетельство СССР № 1178860, кл. Е 04 В 1/38, 1/20.

Байков В.Н., Сигалов Э.Е. Х(елезобетонные конструкции. — М.: Стройиздат, 1978, с.359, рис.XI,10a. (54) СТЫКОВОЕ СОЕДИНЕНИЕ РЕБРИСТЫХ

ПЛИТ С БАЛКОЙ (57) Изобретение относится к области строительства и может быть использовано при устройстве сборных железобетонных покрытий и перекрытий в райо- . нах с повышенной сейсмичностью и неравномерно деформируемыми грунтами оснований. Цель изобретения — повышение эксплуатационной надежности покрытий. Соединение ребристых плит 1 с балкой 2 включает закладные детали

3 плит, прикрепленные сварными швами

4 к закладной пластине 5, закрепленнои анкерами 6 в бетоне балки. В закладной пластине 5 выполнены пазы, разделяющие ее на участки по числу присоединяемых ребер плит. Перемычки между стенками пазов образуют площадки текучести, дающие возможность независимого перемещения каждого ребра плиты в узле соединения при неравномерных деформациях соседних балок.

Между пластиной 5 и балкой 2 размещена упругоподатливая прокладка 7, под которую в бетоне балки может быть выполнено углубление. 1 з.п. ф-лы, 3 ил.

1411403

Изобретение относится к строительству и может быть использовано при устройстве сборных железобетонных покрытий и перекрытий каркасных зданий, возводимых в районах с повышенной сейсмичностью неравномерно деформируемыми грунтами оснований.

Цель изобретения — повышение эксплуатационной надежности.

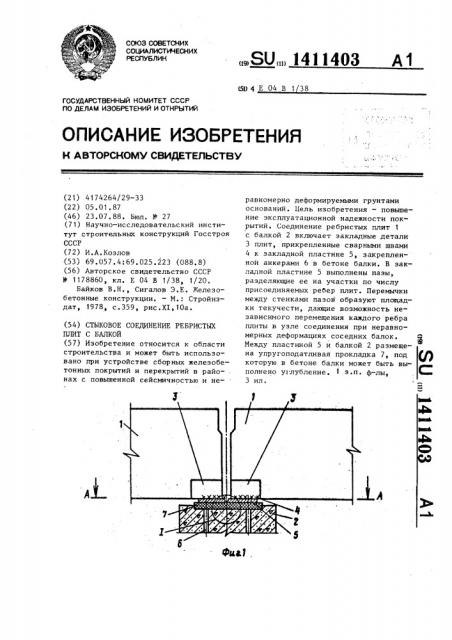

На фиг.1 показано стыковое соединение, общий вид; на фиг.2 — сечение А-А на фиг.1; на фиг.3 — узел Х на фиг.1.

Плиты 1 установлены на балке 2.

Закладные детали 3 плит прикреплены сварными швами 4 .к закладной пласти( не 5 балки; закрепленной в бетоне балки анкерами б. Стыковое соединение снабжено упругоподатливой прокладкой

7, размещенной между закладной плас тиной 5 и бетоном балки 2. В закладной пластине 5 балки выполнены пазы

8, разделяющие ее на участки по числу присоединяемых ребер плит, с образованием между стенами пазов 8 пластически деформируемых перемычек 9.

Упругоподатливая прокладка 7 имеет габаритные размеры, превосходящие размеры металлической пластины на величину допустимого горизонтального перемещения пластины 5.

Толщина пластически деформируемых перемычек 9 определяется расчетом, но должна быть не менее 2 мм по технологическим особенностям устройства пазов.

Упругоподатливая прокладка 7 эаглублена в бетон. Заглубление ее необходимо для обеспечения ее работы в обойме, а также для обеспечения необходимых взаимных. перемещений присоединенных элементов.

Разрезка закладной пластины 5 па5 зами 8 и применение упругоподатливой прокладки 7 позволяют увеличить податливость опорной закладной детали на воздействие угловых перемещений каждого иэ пристыкованных ребер плит.

Предлагаемое стыковое соединение может обеспечить горизонтальные перемещения элементов покрытия за счет податливости анкеров 6 на участках в пределах толщины упругоподатливой

15 прокладки, Совместная работа металлической пластины и упругоподатливой прокладки обеспечивает достаточные деформации пристыкованных ребер плит в условиях неравномерной деформации основания. формулаизобретения

1. Стыковое соединение ребристых

25 плит с балкой, включающее закладные детали в сходящихся в узел ребрах плит, жестко прикрепленные к закладной пластине балкИ, о т л и ч а ю— щ е е с я тем, что, с целью повыше30 ния эксплуатационной надежности, стыковое соединение снабжено упругоподатливой прокладкой, размещенной между закладной пластиной и бетоном балки, а в закладной пластине балки

35 выполнены разделяющие ее на участки по числу присоединяемых ребер плит пазы с образованием между их стенками пластически,деформируемых перемычек.

2. Соединение .по п.1, о т л и—

40 ч а ю щ е е с я те, что п о датливая прокладка заглублена в бетон балки.

1411403

Фиа 2

ФиаЯ
