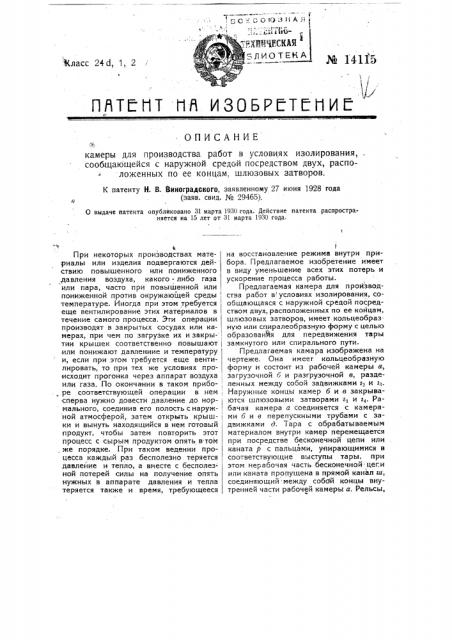

ОПИСАНИЕ камеры для производства работ в условиях изолирования, сообщающейся с наружной средой посредством двух, распо-ложенных по ее концам. шлюзовых затворов.

К патенту Н. В. Виноградского, заявленному 27 июня 1928 года (заяв. свид. ¹ 29465).

О выдаче патента опубликовано 31 марта 1930 года. Действие патента распространяется на 15 лет от 31 марта 1930 года, Ф

4, При некоторых производствах материалы или изделия подвергаются действию повышенного или пониженного .давления воздуха, какого - либо газа или пара, часто при повышенной или, пониженной против окружающей среды температуре. Иногда при этом требуется еще вентилирование этих материалов в течение самого процесса, Эти операции производят в закрытых сосудах или камерах, при чем по загрузке их и закры- тии крышек соответственно повышают или понижают давленние и температуру и, если при этом требуется еще вентилировать, то при тех же условиях происходит прогонка через аппарат воздуха,, или газа. По окончании в таком ггрибо, ре соответствующей операции в нем . сперва нужно довести давление до нор-, мального, соединив его полость снаруж- I ной атмосферой, затем открыть крыш- ки и вынуть находящийся в нем готовый продукт, чтобы затеи повторить этот, процесс с сырым продуктом опять в том же порядке. При таком ведении процесса каждый раз бесполезно теряется .давлейие и тепло, а вместе с бесполез- ной потерей силы на получение опять нужных в аппарате давления и тепла теряется также и время, требующееся на восстановление режима внутри прибора. Предлагаемое изобретение имеет в виду уменьшение всех этих потерь и ускорение процесса работы.

Предлагаемая камера для производства работ в условиях изолирования, сообщающаяся с наружно" средой посредством двух, расположенных по ее концам, шлюзовых затворов, имеет, кольцеобразную или спиралеобразную форму с целью образования для передвижения тары замкнутого или спирального пути.

Предлагаемая камара изображена на чертеже. Она имеет кольцеобразную форму и состоит из рабочей камеры а, загрузочной б и разгрузочной в, разделенных между собой задвижками гв и г;,.

Наружные концы камер б и в закрываются шлюзовыми затворами гг и г4. Рабачая камера а соединяется с камерами б и в перепускными трубами с задвижками д. Тара с обрабатываемым материалом внутри камер перемещается при посредстве бесконечной цепи или каната р с пальцами, у4гирающимися в соответствующие выступы тары, при этом нерабочая часть бесконечной цеги или каната пропущена в прямой канал ш, соединяющий между собой концы внутренней части рабочей камеры а. Рельсы, — 2 тип. «печатный труха, по которым движется тара внутри камер, замыкаются на участке л между шлюзовыми задвижками r> и r«, что дает возможность по выходе тары - из камеры в тут же ее разгрузить и, по нагрузке свежим продуктом, снова пустить в работу.

Предмет патента.

1. Камера для производства работ в условиях изолирования, сообщающаяся с наружной средой посредством двух расположенных по ее концам шлюзовых затворов, характеризующаяся тем, что ей придана кольцеобразная или спиралеообразная форма с целью образова- ния для передвижения тары замкнутого или спирального пути.

2. Форма выполнения охарактеризо ванной в и. 1 рабочей камеры, отличающаяся применением прямого канала ш, соединяющего между собою концы внутренней части рабочей камеры, с целью ,,пропуска нерабочей ветви бесконечного тягового каната или бесконечной тяговой цепи. ф
