Реферат



Изобретение относится к анкерной крепи на патронированных вяжущих для горных выработок и м.б. использовано в шахтном, дорожном и гидротехническом строительстве. Цель - повышение надежности закрепления анкера. Анкер состоит из размеа1;енньгх в шпуре 1 ампул 2 с закрепляющей смесью, стального стержня (С) 3 и толотнительного кольца 4. На внутреннем конце С 3 выполнен резец в виде отогнутых подрезов (П) 7, размещентлтх на поверхности С 3 в шахматном порядке . Глубина П 7 обратно пропорциональна их расстоянию от в -п треннего конца С 3j при этом П. 7 могут быть., выполнены на участке С 3, длина которого меньше длины его закрепленной части. Отогнутыми П 7 вращающийся С 3 разрушает оболочки ампул 2 и перемещивает закрепляюпогю смесь. После затвердевания смеси С 3 закрепляют в шпуре 1. 1 з.п. ф-лы, 3 ил. с «;

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

ЗФ - 1 .:-.41Ь

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4153260/22-03 (22) 18.08.86 (46) 23.07.88. Бюл. Ф 27 .(71) Всесоюзный научно-исследовательский и проектно-конструкторский технологический институт механизации труда в черной металлургии и ремонтно-механических работ (72) А.В. Штепа, И.Г. Косков, Н.П, Стадничук и Г.И. Кременецкий (53) 622.281 .74(088.8) (54) АНКЕР (57) Изобретение относится к анкер— ной крепи на патронированных вяжущих для горных выработок и м.б. использовано в шахтном, дорожном и гидротехническом строительстве. Цель — повышение надежности закрепления анкера.

Анкер состоит из размещенных в шпуре ! ампул 2 с закрепляющей смесью, стального стержня (С) 3 и уплотнительного кольца 4. На внутреннем конце С 3 выполнен резец в виде отогнутых подрезов (П) 7, размещенных на поверхности С 3 в шахматном порядке. Глубина П 7 обратно пропорциональна их расстоянию от внутреннего конца С 3. при зтом П.7 могут быть выполнены на участке С 3, длина которого меньше длины его закрепленной части. Отогнутыми П 7 вращающийся С 3 разрушает оболочки ампул 2 и переме. шивает закрепляющую смесь. После затвердевания смеси С 3 закрепляют в шпуре 1. з.п. ф-лы, 3 ил.!

411508

ВБ1ИПИ Заказ 3636/32 Тираж 459

Подписное

Произв-полигр. пр-тие, г. Ужгород, ул. Проектная, 4

Изобретение относится к анкерной крепи на патронированных вяжущих

1 для горных выработок и может. найти применение в шахтном, дорожном и гидротехническом строительстве, Целью изобретения является повышение надежности закрепления анкера.

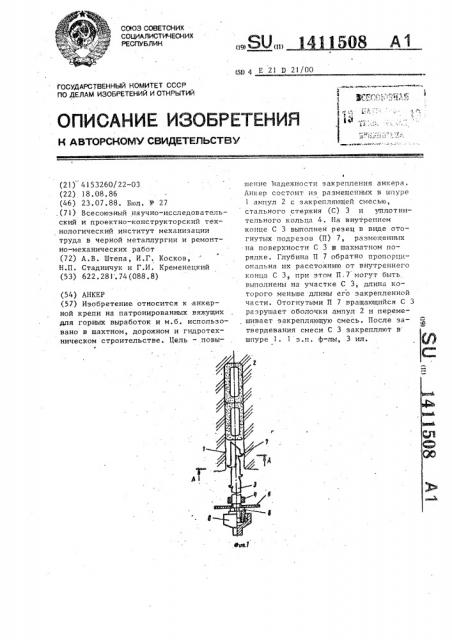

На фиг. 1 изображен анкер до установки его в шпуре, общий вид,на

16 фиг. 2 — разрез А-А на фиг. 1", ча ( ;фиг. 3 — анкер, установленный в шпуре.

Анкер состоит из размещенных в шпуре 1 ампул 2 с закрепляющей смесью, стального стержня 3, уплотнительного кольца 4, планки 5 и гайки 6.

На поверхности стержня 3 выполнены подрезы 7, отогнутые в сторону от . его продольной оси. Подреэы 7 размещены в шахматном порядке, при этом их длина. и глубина обратно пропорциональны расстоянию от внутреннего конца стержня. Подрезы .7,могут быть 25 выполнены на участке стержня 3, длина которого меньше длины его закрепленной части.

Конфигурация отгиба подрезов,7 определяется технологией их изготовле- О ния, например резкой при штамповке.

Анкер устанавливают следующим образом.

В пробуренный шпур 1 вводят ампу лы 2 с закрепляющей смесью. Затем вво.дят стержень 3 и вращают. устройством

8. Вращающийся стержень 3 подают на дно шпура l при этом он отогнутыми подрезами 7 разрушает оболочки-ампул

2 и перемешивает закрепляющую смесь.

После затвердевания смеси стержень

3 закрепляется в шпуре 1. Уплотнительное кольцо 4 не допускает вытекания смеси до ее эатвердевания. В качестве смеси могут быть применены быстросхватывающиеся расширяющиеся составы.

После закрепления стержня 3 завинчивают гайку 6, которая прижимает планку 5 к породной .поверхности и придает анкеру натяжение.

Формула и з о б р е т е н и я

1. Анкер, включающий размещенные в шпуре ампулы с закрепляющей смесью, стальной стержень с резцом на внут-. реннем его конце и уплотнительное кольцо, отличающийся тем, что, с целью повышения надежности закрепления анкера, резец стержня выполнен в виде .отогнутых под1>еэов стального стержня, размещенных на его поверхности в шахматном порядке,, при этом длина и глубина подреэов обратно пропорциональна их расстоянию от внутреннего конца стержня.

2. Анкер по и. 1, о т л и ч а юшийся тем, что подрезы выполнены на участке стержня, длина которого меньше длины его закрепленнои части.
