Зубчатая передача с промежуточным звеном

Зубчатая передача с промежуточным звеном

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению , в частности к мехаииче . передачам для различных машин. Целью изобретения является повышение нагрузочной способности и увеличение диапазона передаточных отношений передачи за счет увеличения диаметра одного

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU, 1411534

А1 (5l) 4 Р 16 H 1/00

О ИОАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Ъ (21} 3613793/25-28 (22) 01. 07 . 83 (46) 23. 07.88. Бюл. У 27 (71) Новосибирский электротехнический институт (72) А.И.Смелягин и Ю.С.Поляков (53) 621.833.7 (088.8) (56) Авторское свидетельство СССР

Ф 373468, кл. F 16 Н 1/00, 1970. (54) ЗУБ 1АТАЯ ПЕРЕДАЧА С ПР011ЕЖУТОЧHbIH 3HL}1OH (57) Изобретение относится к мацшностроению, в частности к механическим передачам для различных машин, Целью изобретения является повышение нагрузочной способности и увеличение диапазона передаточных отношений передачи за счет увеличения диаметра одного

1411534

Зубчатая передача с промежуточным звеном, содержащая корпус, ведущий и ведомый валы, два центральных ко20 леса, одно из которых с внутренними зубьями жестко закреплено в корпусе, другое с наружными зубьями связано с ведомым валом, водило с осями, двухвенцовые сателлиты, один венец которых размещен по одну сторону, другой» .по другую сторону от центрального колеса с наружными зубьями, и промежуточное звено для взаимодействия с зубьями центральных колес и сател30 литов, отличающаяся тем, что, с целью повышения нагрузочной способности и расширения диапазона передаточных отношений, она снабжена жестко связанным с основным дополни35 тельным водилом с осями, на которых установлены венцы сателлитов, размещенных по другую сторону от центрального колеса с наружными зубьями, а последнее выполнено с диаметром, пре40 вышающим диаметр расположения осей. йз центральных колес. Передача содержит корпус 1, ведущйй 2 и ведомый 3 алы, центральное колесо 4 с внутрен ими зубьями, закрепленное в корпусе центральное колесо 5 с наружными убьями, связанное с ведомым валом 3, одило 6 с осями 7, дополнительное яодило 8 с осями 9, жестко связанное

Изобретение относится к машинотроению, в частности к механичесим передачам, и может быть испольовано в различных приводах машин.

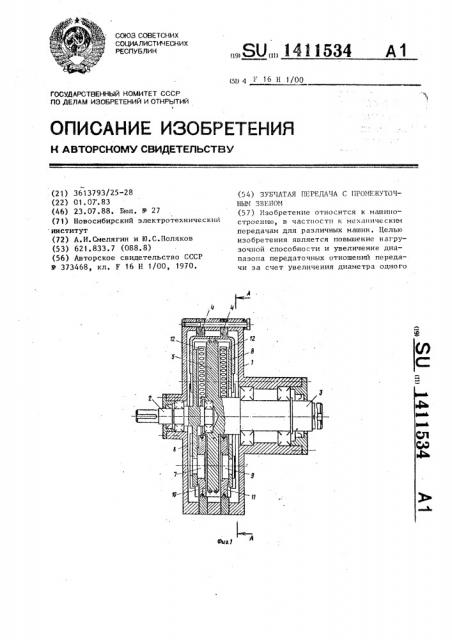

Цель изобретения — повышение нарузочной способности и расширение иапазона передаточных отношений за чет увеличения диаметра одного из ентральных колес. (На фиг. 1 показана передача, об° ° ий вид, на фиг. 2 — разрез А-А на иг.1. (, Зубчатая передача с промежуточым звеном содержит корпус 1, ведуий 2 и ведомый 3 валы, центральое колеса 4 с внутренними зубьями, естко закрепленное в корпусе 1, ентральное колесо 5 с наружными убьями, связанное с ведомым валом водило 6 с осями 7, дополнительое водило 8 с осями 9, жестко свяанное с основным водилом 6, двухнцовые сателлиты, один венец 10 к оторого расположен на оси 7 по одsly сторону центрального колеса 5, 1

al другой венец 11 — на оси 9 допол- н ительного водила 8 по другую его с торону. Промежуточное звено 12, вы-. п олненное в виде цепи или перфориров анной ленты, обеспечивает взаимодействие с зубьями центральных колес

4 и 5 и сателлитов. Диаметр централМ ного колеса 5 из-за размещения венпов 10 и 11 на своих осях 7 и 9 выполнен большим, чем диаметр располож ения осей 7 и 9, что позволяет увел ичить диапазон передаточных отношен ий передачи и ее нагрузочную спос!обность. с основным водилом б,-двухвенцовые сателлиты, один венец 10 котЬрого расположен по одну сторону колеса 5, а другой венец 11 — по другую сторону, промежуточное звено 12 в виде цепи или перфорированной ленты для обеспечения взаимодействия центральных колес и сателлитов. 2 ил.

Передача работает следующим образом.

При вращении ведущего вала 2, соединенного с водилом 6 и дополнительным водилом 8, венцы 10 и 11 сателлитов прижимают промежуточное звено

12 к зубьям центральных колес 4 и 5 и при их взаимодействии происходит вращение колеса 5, связанного с ве10 домым валом 3. Передаточное отношение передачи определяется соотношением U =, где Z и Z5 - числа 5

4 5 зубьев колес 4 и 5.

Формула изобретения

1411534

Составитель Л.Бушмарин

Редактор В.Бугренкова Техред М.Дидык Корректор В.Романенко

Тираж 784 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 3639/34

Производстзенно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
