Способ получения полимерных винил-, метилвинили дивинилполисилоксанборатов

Способ получения полимерных винил-, метилвинили дивинилполисилоксанборатов

Иллюстрации

Показать все

Реферат

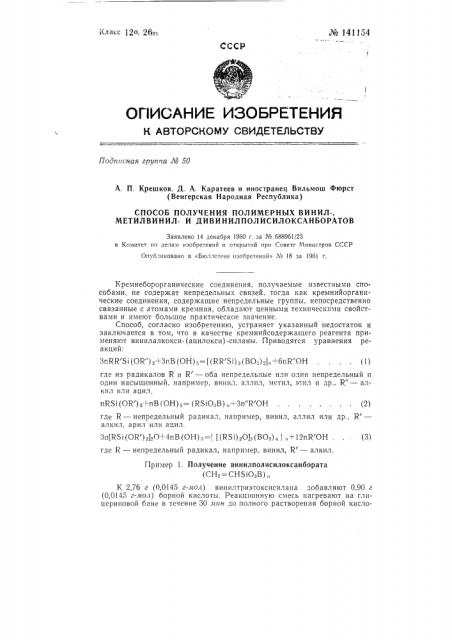

Клacc 12о, 26аз

Rg 141154

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подггасная группа _#_«50

А. П. Крешков, Д. А. Каратеев и иностранец Вильмош Фюрст (Венгерская Народная Республика) СПОСОБ ПОЛУЧЕНИЯ ПОЛИМЕРНЫХ ВИНИЛ-, МЕТИЛВИНИЛ- И ДИВИНИЛПОЛИСИЛОКСАНБОРАТОВ

Заявлено 14 декабря 1960 г. за М 688961/23 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опуб.-иковано в «Бюл,зстене изобретений» М 18 за 1961 г.

ЗпКК Si (OR ) в+ЗпВ (OH);= ((RR Si) з(ВОз) )„—,бпла ОН

me из радикалов R и à — оба непредельные или один непредельный и один насыщенный, например, винил, аллпл, метил, этил и др., R" — алкил или ацил.

nRSi (OR ) 3+пВ (ОН) з — — (RSi03B), 3n R ОН (2) где R — непредельный радикал, например, винил, аллил или др., R — алкил, арил или ацил.

Зп(КЯ) (OR ) 2)зО+4пВ (ОН) з=1 ((RSi) зО)з (ВОз) 4 ) „+12nR OH где К вЂ” непредельный радикал, например, винил, R — алкил. (3) Пример 1. Получение винилполисилоксанбората (СНз — — СНЯ10зВ) „

К 2,76 г (0,0145 г-лго«г) винилтриэтоксисилана добавляют 0,90 г (P 0145 г-иго.г) борной кислоты. Реакционную смесь нагревают на глицериновой бане в течение 30 яган до полного растворения борной кислоКремнеборорганические соединения, получаемые известными способами, не содержат непредельных связей, тогда как кремнийорганические соединения, содержащие непредельные группы, непосредственно связанные с атомами кремния, обладают ценными техническими свойствами и имеют большое практическое значение.

Способ, согласно изобретению, устраняет указанный недостаток и заключается в том, что в качестве кремнийсодержащего реагента применягот винилалкокси- (ацилокси) -силаны. Приводятся уравнения реакций:

Ув 141154 ты. Образующийся при этом этиловый спирт отгоняют при помощи прямого холодильника. Полученный продукт подвергают вакуум-сушке до постоянного веса при температуре 120 . Высушенный продукт представляет собой желтовато-белое порошкообразное вещество, нерастворимое в обычных органических растворителях, но гидролизующееся водой и растворами щелочей. Выход 96%.

Пример 2. Получение дивинилполисилоксанбората (((СНз=CHSi) зО)з(ВОз) 4)и

К 4,81 г (0,0175 г-молей) дивинилтетраэтоксидисилоксана добавляют 1,44 г (0,0234 г-моля) борной кислоты. Обработка реакционной смеси такая же, как описано выше. Выделяется этиловый спирт. Продукт после вакуум-сушки представляет собой белое порошкообразное вещество, нерастворимое в обычных органических растворителях,,но растворимое в щелочах при нагревании. Выход 95%.

Пример 3. Получение метилвинилполисилоксанбората (((СНз=СН) (СНз) - 111з(ВОз) 2 ) n

К 5,3 г (0,0282 г-моля) метилвинилдиацетоксисилана добавляют

1,16 г (0,0188 г-молей) борной кислоты. Реакционную смесь нагревают на глицериновой бане. Происходит бурная реакция, сопровождающаяся выделением уксусной кислоты. При этом сильно возрастает вязкость смеси. Продукт представляет собой слабо-желтую клейкую массу, вытягивающуюся в тонкие нити. Вещество хорошо растворяется в хлороформе, эфире и этиловом спирте, а также в растворах щелочи при нагревании; Выход 97%.

Предмет изобретения

Сосгизитслв И. М. Петров

Редактор С. А. Барсуков

Текред А. Л. Резник

Корректор Е. Л. Коган

Формат бум. 70;к .1081/1<

Тираж 700

ЦБТИ при Комитете ио делам изобрстений при Совете Министров СССР

Москва Центр, М. Черкасский пер. д

Г1одп. к печ. 14.Х!-61 1

Зак. 10554

Ооъем 0,18 изд..

Цена 4 коп. и открытий

2/6.

Типография ЦБТИ Комитета по делам изобретений и о|крытпй при Совете Министров СССР, Москва, Петровка, 14

Способ получения полимерных винил-, метилвинил- и дивинилполисилоксанборатов из борной кислоты, отличающийся тем, что, с целью получения непредельных кремнеборорганических соединений, в качестве кремнийсодер>кащего реагента применяют винилалкокси-(ацилокси1-силаны.
