Реферат



Изобретение относится к строительству , в частности к исследованию магнитореологических свойств строительны.х растворов. Цель изобретения - повышение эффективности исследований. Установка включает рабочие наконечники 1 с магнитоироводами 3 L-образной формы, которые шарнирно крепятся к балке 4 но разным концам электромагнита 7. Балка 4 является сердечником электромагнита 7. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСХИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1411667 А 1

1511 4 G 01 N 33/38

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2! ) 4153779/29-33 (22) 19. 09. 86 (46) 23.07.88. Бюл. № 27 (72) В. С. Башкатов и М. М. Смирнов (53) 620.174 (088.8) (56) Авторское свидетельство СССР № 1074979, кл. Е 04 С 23/00, 1982.

Авторское свидетельство СССР

¹ 305139, кл. G 02 В 9/00, 1970. (54) УСТАНОВКА ДЛЯ ИССЛЕДОВАНИЯ МАГНИТОРЕОЛОГИЧЕСКИХ

СВОИСТВ СТРОИТЕЛЬНЫХ РАСТВОРОВ (57) Изобретение относится к строительству, в частности к исследованию магнитореологических свойств строительных растворов.

Цель изобретения — повышение эффективности исследований. Установка включает рабочие наконечники 1 с магнитопроводами 3

1=образной формы, которые шарнирно крепятся к балке 4 по разным концам электромагнита 7. Балка 4 является сердечником электромагнита 7. 1 з.п. ф-лы, 1 ил.

Изобретение относится к строительству, В частности к исследованию магнитореоло1ических свойств строительных растворов с ферромагнитными наполнителями.

Цель изобретения — повышение эффек)ивности исследований.

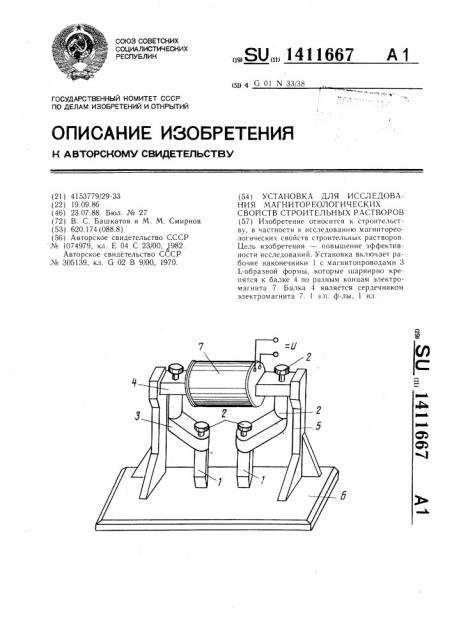

На чертеже изображена установка, об«ций вид.

Установка включает рабочие наконечники 1 в виде сменных металлических штырей, 1соторые крепятся винтами 2 к концам магнитопроводов 3 L-образной формы. Магни1 опроводы 3 шарнирно с помощью винтов 2 репятся к балке 4, соединенной со стойка и 5, установленными на основании 6. Стойа 5 и основание 6 выполнены из немагнитi oro материала. Балка 4 является сердечиком электромагнита 7, установленного в ее редней части. Имеются измерительные приспособления: амперметр в цепи электромагнита 7 и измеритель магнитной индукции не показаны). Высота сменных стоек 5 в аборе может меняться для возможности ис пользования набора рабочих наконечников 1 различной длины.

Устройство работает следующим обра: ом.

Поворачивая 1=образные магнитопровоы 3 вокруг оси винтов 2, устанавливается

1еобходимое расстояние между поверхносями граней рабочих наконечников 1 (меаллических штырей) . Расстояние измерятся линейкой. Затем затягивают винты 2, ем самым происходит фиксация всей подижной системы магнитопроводов 3 и при 4ятого расстояния между рабочими наконечниками 1. После этого включается питаЙие электромагнита 7 постоянного тока и (1станавливается определенная величина то а в его обмотке.

Производится измерение величины магнитной индукции между рабочими наконечниками 1, например, с помощью прибора

И11 — 8, результаты записываются. Затем в зазор между рабочими наконечниками 1 водят конкретный тампонажный раствор с магнитными свойствами до тех пор, пока все пространство зазора не будет заполнено этим составом. Причем может заранее ro11667

Формула изобретения

5

f0

2 товиться несколько композиций растворов с различной величиной объемной концентрации ферромагнитного порошка (наполнителя). Если состав не вытекает из зазора и удерживается между рабочими наконечниками 1, то производится измерение величины магнитной индукции внутри раствора (она будет больше, чем без состава) . После этого делается вывод, что при данном расстоянии между штырями, величине тока и величине магнитной индукции в зазоре необходимо иметь такую-то (определенную) величину объемной концентрации ферромагнитного порошка (наполнителя) для надежного удержания состава в зоне трещины.

С помощью данной установки можно решать ряд других задач, определять оптимальное расстояние между рабочими наконечниками 1 для выбранного тампонажного раствора, находить величину тока или величину магнитной индукции при данном расстоянии для удержания состава или возможные сочетания этих величин, а также поставить целый ряд лабораторных и научно-исследовательских работ. После отключения питания электромагнита 7 раствор (если он не затвердел) под собственным весом стекает с рабочих наконечников 1, что наглядно показывает обучаемым эффект удержания состава с ферромагнитным наполнителем, наложенным внешним магнитным полем.

1. Установка для исследования магнитореологических свойств строительных растворов, включающая стойки иэ немагнитного м атер иал а, элект ром агнит, м агни то проводы

1=образной формы, рабочие наконечники и измерительные приспособления, отличающаяся тем, что с целью повышения эффективности исследований, она снабжена балкой и основанием, соединенными стойками, электромагнит установлен в средней части балки, магнитопроводы шарнирно соединены с балкой по разным концам электромагнита.

2. Установка по п. 1, отличающаяся тем, что она снабжена набором сменных стоек и рабочих наконечников различной длины.
