Устройство для измерения гармонического состава тока однофазного замыкания на землю

Устройство для измерения гармонического состава тока однофазного замыкания на землю

Иллюстрации

Показать все

Реферат



Изобретение относится к электроизмерительной технике и может бб1ть использовано для измерения гармонической составляющей тока однофазного замыкания на землю. Изобретение повышает безопасность и надежность эксплуатации электрической сети в процессе измерений за счет исключения замыкания на землю при их проведении. Устройство работает следующим образом . При замыкании переключателя 2 по первичной обмотке трансформатора 5 протекает ток, который трансформируется в его вторичную обмотку. Гармонический состав этого тока измеряется анализатором 6. На чертеже показаны: объект 1 измерений, конденсаторы 3 и 4, клеммы 7-9 для подключения объекта измерений. 1 ил. S (Л С

СО(ОЭ СОВЕТСКИХ

СО1(ИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1 (!9) (11) (51) 4 G 01 R 31/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ HOhMTET СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4058559/24-21 (22) 16.04.86 (46) 23.07.88. Вюл. 11 27 (71) Чувашский государственный уни— верситет им. И.Н.Ульянова (72) А.И.Кузмичев и В.А.Щедрин (53) 621. 317(088. 8) (56) Цапенко Е.Ф. Замыкание на землю в сетях 6-35 кВ. — M.: Энергоиздат, 1986, с. 85.

Вильгейм P. и др. Заземление нейтрали в высоковольтных системах.

M. — Л.: Госэнергоиэдат, 1959, с. 339. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ГАРМ(НИЧЕСКОГО СОСТАВА ТОКА ОДНОФАЗНОГО

ЗАМЫКАНИЯ НА ЗЕМЛЮ (57) Изобретение относится к электроиэмерительной технике и может бйть использовано для измерения гармонической составляющей тока однофаэного замыкания на землю. Изобретение повышает безопасность и надежность эксплуатации электрической сети в процессе измерений эа счет исключения замыкания на землю при их проведении.

Устройство работает следующим образом. При замыкании переключателя 2 по первичной обмотке трансформатора

5 протекает ток, который трансформируется в его вторичную обмотку. Гармонический состав этого тока измеряется анализатором 6. На чертеже показаны: объект 1 измерений, конденсаторы 3 и 4, клеммы 7-9 для подключения объекта измерений. 1 ил.

1411692 ется в его вторичную обмотку. Гармонический состав этого тока измеряется анализатором 6.

Составитель А.Пржебельский

Техред А.Кравчук

Редактор О.Юрковецкая

Корректор В.Гирняк

Заказ 3651/42

Тираж 772

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подпи сное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к электроиэмерительной технике и может быть использовано для измерения гармонического состава тока однофазного замыкания на земпю.

Целью изобретения является повышение безопасности и надежности эксплуатации. электрической сети в процессе измерений за счет исключения

1 замыкания на землю при их проведении. !

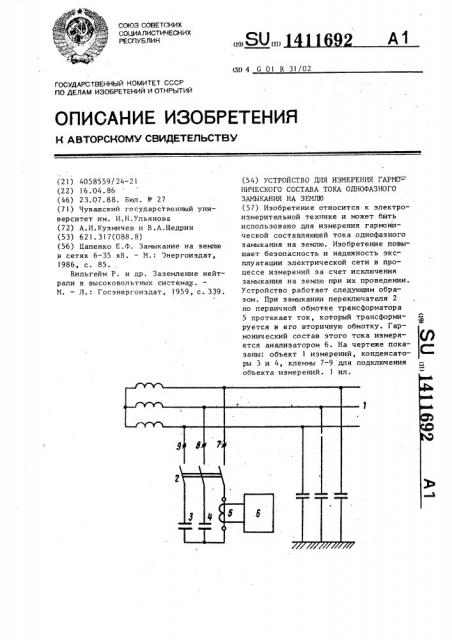

На чертеже приведена схема устрой,ства и объекта измерения (контроля).

На чертеже обозначены объект 1 измерений, выключатель 2, первый. 3 и второй 4 конденсаторы, измерительный трансформатор 5 тока, анализатор

6 гармоник, первая 7, вторая 8 и третья 9 клеммы для подключения объекта измерений. К входу анализатора 6 подключена вторичная обмотка трансформатора 5, первый вывод первичной обмотки которого соединен с первым выводом выключателя 2, второй вывод KQTQ рого соединен с первой клеммой 7, первые выводы конденсаторов 3 и 4 соединены с вторым выводом первичной обмотки трансформатора 5, а вторые— с третьим и пятым выводами выключателя 2, четвертый и шестой выводы которого подключены соответственно к второй 8 и третьей 9 клеммам.

Устройство работает следующим образом.

При замыкании выключателя 2 по первичной обмотке трансформатора 5 протекает ток, который трансформиру5

Формула изобретения

Устройство для измерения гармонического состава тока однофазного за—

1р мыкания на землю, содержащее первую клемму дпя подключения к объекту контроля, выключатель, измерительный трансформатор тока и анализатор гармоник, к входу которого подключена

15 вторичная обмотка измерительного трансформатора тока, первичная обмотка которого подключена первым выводом к первому выводу выключателя, второй вывод которого соединен с первой клеммой для подключения к объекту контроля, о т л и ч а ю щ е е с я тем, что, с целью повышения безопасности и надежности экспулуатации электрической сети в процессе изме25 рений, в него введены два конденсатора одинаковой емкости и две клеммы для подключения к объекту контроля, выключатель выполнен в виде трехфазного разъединителя, причем

3Р первые выводы конденсаторов соединены с вторым выводом первичной обмотки измерительного трансформатора тока, а вторые — соответственно с третьим и пятым выводами выключателя, четвертый и шестой выводы которого подключены соответственно к второй и третьей клеммам для подключения к объекту контроля.
