Реферат



Изобретение может быть использовано для подключения изделия к контролирующему устройству при проверке электромонтажа или других испытаний . Многоконтактный соединитель (МКС) содержит диэлектрическое основание с перегородками в виде ряда электроизоляционных пластин 1, чередующихся с прокладками контакт-- ты 3, каждая пара которых образует V-образную полость, обращенную вершиной в сторону диэлектрического основания- , МКС имеет уменьшенные габариты , 1 3.п.ф-лы, 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (!9) (И) А1

11 (51) 4 Н 01 P /00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTOPCHOMV СВИДЕТЕЛЬСТВУ

4-А

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3956578/24-21 (22) 17.09.85 (46) 23.07.88. Бюл. У 27 (72) 3. И1:Пугаев (53) 621 ° 396.049(088.8) (56) Патент Великобритании У )535987% кл. Н 01 R-.13/40.

Патент США 1(4285565, кл. Н 01 R 9/09, 1981. (54) МНОГОКОНТАКТНЫИ СОЕДИНИТЕЛЬ (57) Изобретение может быть использовано для подключения изделия к контролирующему устройству при проверке электромонтажа или других испытаний. Многоконтактный соединитель (МКС) содержит диэлектрическое основание с перегородками в виде ряда электроизоляционных пластин 1, чередующихся с прокладками 2,и контактты 3, каждая пара которых образует

V-образную полость, обращенную вершиной в сторону диэлектрического основания-. МКС имеет уменьшенные габариты, 1 э.п.ф-лы, 2 ил.

1411856

Изобретение относится к технологии производства электронной аппаратуры и может быть использовано для подключения изделия к контролирующе5 му устройству при проверке электро" монтажа или других испытаниях.

Цель изобретения — уменьшение га-!

; баритов.

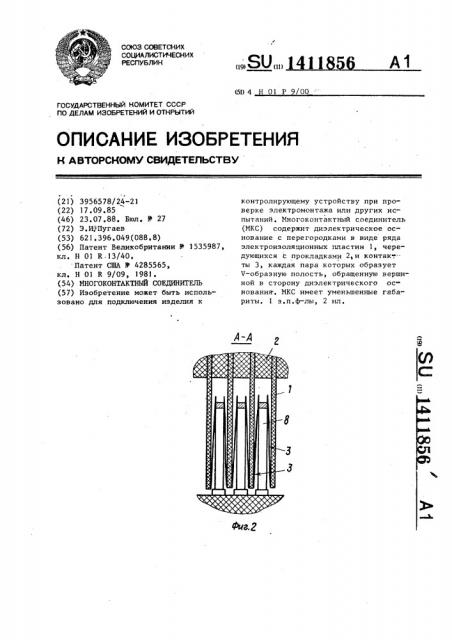

На фиг.1 изображено устройство, продольный разрез; на фиг.2 — сечение

А-А на фиг.1.

Соединитель содержит ряд эдектро( изоляционных пластин 1, чередующихся с прокладками 2, причем суммарная 15 толщина одной электроизоляционной пластины и одной прокладки равна шагу расположения контактов зондируемого устройства. На.каждой пластине с обеих сторон, а на крайних с одной 2Р расположены контакты 3, закрепленные за внешние концы и изогнутые навстречу друг другу до замыкания °

Одним из возможных способов за-! крепления контактов является пайка к 25 печатным проводникам 4 электроизоляционной пластины, выполненной из фольгированного материала. Внешние проводники в этом случае паяются в

1 отверстие 5 печатных проводников .. 30 Контролируемое изделие 6 установлено

,на печатной плате 7 и соединено с ее токоведущими дорожками посредством контактов 8.

Соединитель работает следующим об- З5 разом.

ГГри движении контактной головки в направлении контролируемого изделия 6, установленного на печатной плате 7, электроизоляционные пластины 3 входят в зазоры между его контактами 8, При этом смежные KoHTaKTbt прижимаются за счет поперечного изгиба к противоположным сторонам контакта зондируемого устройства, а изолирующая перегородка выполняет дополнительные функции носителя контактов и выводов предлагаемого соединителя. формула изобретения

1. Многоконтактный соединитель, содержащий диэлектрическое основание с перегородками и размещенными между ними попарно упругими контактами поперечного изгиба, отогнутыми до замыкания между собой, о т л и ч а ю— шийся тем, что, с целью уменьшения габаритов, контакты закреплены на перегородках так, что каждая пара контактов образует V-образную полость, вершиной обращенной в сторону диэлектрического основания.

2, Соединитель по п.l, о т л и ч а ю шийся тем, что на перегородках выполнены печатные выводы, на которых закреплены контакты, а диэлектрическое основание выполнено в виде набора прокладок, разделяющих перегородки,
