Реферат



Изобретение относится к области радиотехники. Устройство для поштучной подачи радиодеталей содержит транспортирующий ротор (ТР) 1 с пневмоприсосками (ШТ) 2 в виде трубчатых элементов, расположенных параллельно оси вращения ТР 1, подающий лоток 3 с механизмами фиксации деталей на его выходной части в виде подпружиненного рычага 5 с плоским упором 6, расположенным со стороны выреза 8 для прохода деталей. Опорная поверхность упора 6 расположена на- .клонно к противоположной относительно вьфеза 8 боковой стенке 10 подающего лотка 3. ПП 2 взаимодействуют своей боковой поверхностью с упорной поверхностью плоского упора 6. Устройство имеет расширенные эксшгуатационные возможности. 2 шт. ю (Л к 14

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (д) 4 Н 05 К 13/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ с

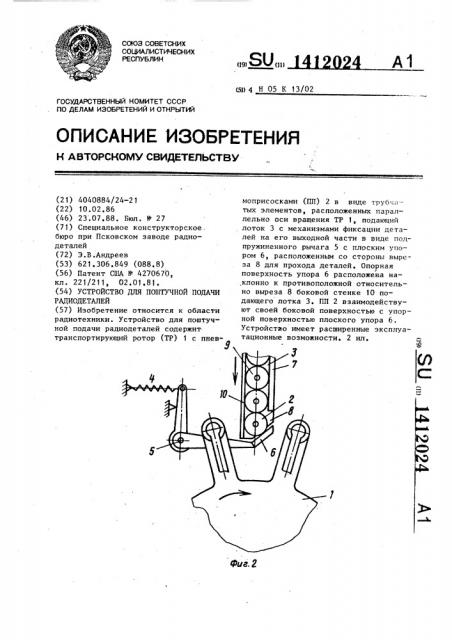

Фиг. 2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4040884/24-2 1 (22) 10.02.86 (46) 23.07.88. Бюл. )) 27 (7 1) Специальное конструкторское. бюро при Псковском заводе радиодеталей (72) Э.В.Андреев (53) 621.306.849 (088.8) (56) Патент США Р 4270670, кл. 221/211, 02.01.81. (54) УСТРОЙСТВО ДЛЯ ПОП!ТУЧНОЙ ПОДАЧИ

РАДИОДЕТАЛЕЙ (57) Изобретение относится к области радиотехники. Устройство для поштучной подачи радиодеталей содержит транспортирующий ротор (ТР) 1 с пнев" моприсосками (ПП) 2 в виде трубач;1тых элементов, расположенных параллельно оси вращения TP 1, подающий лоток 3 с механизмами фиксации деталей на его выходной части в виде подпружиненного рычага 5 с плоским упором 6, расположенным со стороны выреза 8 для прохода деталей. Опорная поверхность упора 6 расположена наклонно к противоположной относительно выреза 8 боковой стенке 1О подающего лотка 3. ПП 2 взаимодействуют своей боковой поверхностью с упорной поверхностью плоского упора 6.

Устройство имеет расширенные эксплуатационные воэможности. 2 ил.

1412024

Изобретение относится к подаче радиодеталей, в частности к устройствам для поштучной подачи радиодеталей.

Цель изобретения — расширение эксплуатационных возможностей за счет обеспечения подачи плоских деталей.

1О

На фиг. 1 показано устройство, общий вид; на фиг. 2 — то же, вид сверху.

Устройство содержит транспортирующий ротор 1 с пневмоприсосками 2, выполненными в виде трубчатых элементов, установленных параллельно оси вращения транспортирующего ротора.

Транспортирующий ротор 1 установлен над подающим лотком 3. Подающий лоток снабжен механизмом фиксации деталей на его выходной части, выполненным в виде подпружиненного пружиной 4 рычага 5 с плоским упором

6. На выходной части подающего лотка 3 в одной из его боковых стенок 7 выполнен вырез 8 для прохода радиодеталей 9. Плоский упор 6 рычага 5 расположен со стороны выреза 8, опор30 ная поверхность упора 6 расположена наклонно к противоположной относительно выреза 8 боковой стенке 10 подающего лотка 3. Пневмоприсоски 2 транспортирующего ротора 1 установлены с возможностью взаимодействия боко-. 35 вой поверхностью с упорной поверхностью упора 6.

Устройство работает следующим образом, 40

Радиодетали 9 поступают по подающему лотку 3 к выходной его части и фиксируются на выходе из лотка 3 напротив выреза 8 упором 6 подпружиненного рычага 5. При вращении транспортирующего ротора пневмоприсоски 2 перемещаются над подающим лотком 3.

Радиодетали 9 захватываются поштучно пневмоприсосками 2 транспортирующего ротора 1. После захвата радиодетали

9, пневмоприсоски 2 боковой поверхностью взаимодействуют с упорной поверхностью упора 6 подпружиненного рычага, при этом рычаг 5 поворачивается вокруг своей оси и через вырез 8 боковой стенки 7 радиодетали выводятся из подающего лотка 3 и транспортируются на рабочую позицию. формула изобретения

Устройство для поштучной подачи радиодеталей, содержащее транспортирующий ротор с пневмоприсосками и подающий лоток с механизмом фиксации деталей на выходной части лотка и вырезом для прохода деталей, выполненным на одной иэ боковых стенок выходной части лотка, о т л и ч а ю щ е ес я тем, что, с целью расширения эксплуатационных воэможностей за счет обеспечения подачи плоских деталей, пневмоприсоски транспортирующего ротора выполнены в виде трубчатых элементов, расположенных параллельно оси вращения транспортирующего ротора, а механизм фиксации деталей выполнен в виде подпружиненного рычага с плоским упором, расположенным со стороны выреза для прохода деталей, опорная поверхность которого расположена наклонно к противоположной боковой стенке лотка, при этом трубчатые элементы пневмоприсосок транспортирующего ротора установлены с возможностью взаимодействия боковой поверхностью с опорной поверхностью упора подпружиненного рычага.
